Цилиндрическая горелка MatriX
N
M
L
K
H
G
C
F
E
D
C
A
B
O
A
Газовый топочный автомат
MPA 5113
B
Контроллер Vitotronic
C
Электромотор вентилятора с
широтно-импульсным управле-
нием и обратным сигналом
D
Контроль пламени посредством
тока ионизации
E
Блок индикации с функцией раз-
блокирования
F
К блоку сетевого фильтра
G
Реле давления воздуха
H
Реле давления газа системы про-
верки клапанов
K
Реле давления газа мин.
L
Блок розжига
M
Электромагнитный клапан, 2-я
ступень (BV 2)
N
Электромагнитный клапан, 1-я
ступень (BV 1)
O
Сервопривод для поворотной
заслонки
B2 Перемычка предохранительной
цепи
F1 Предохранитель
Схемы подключений

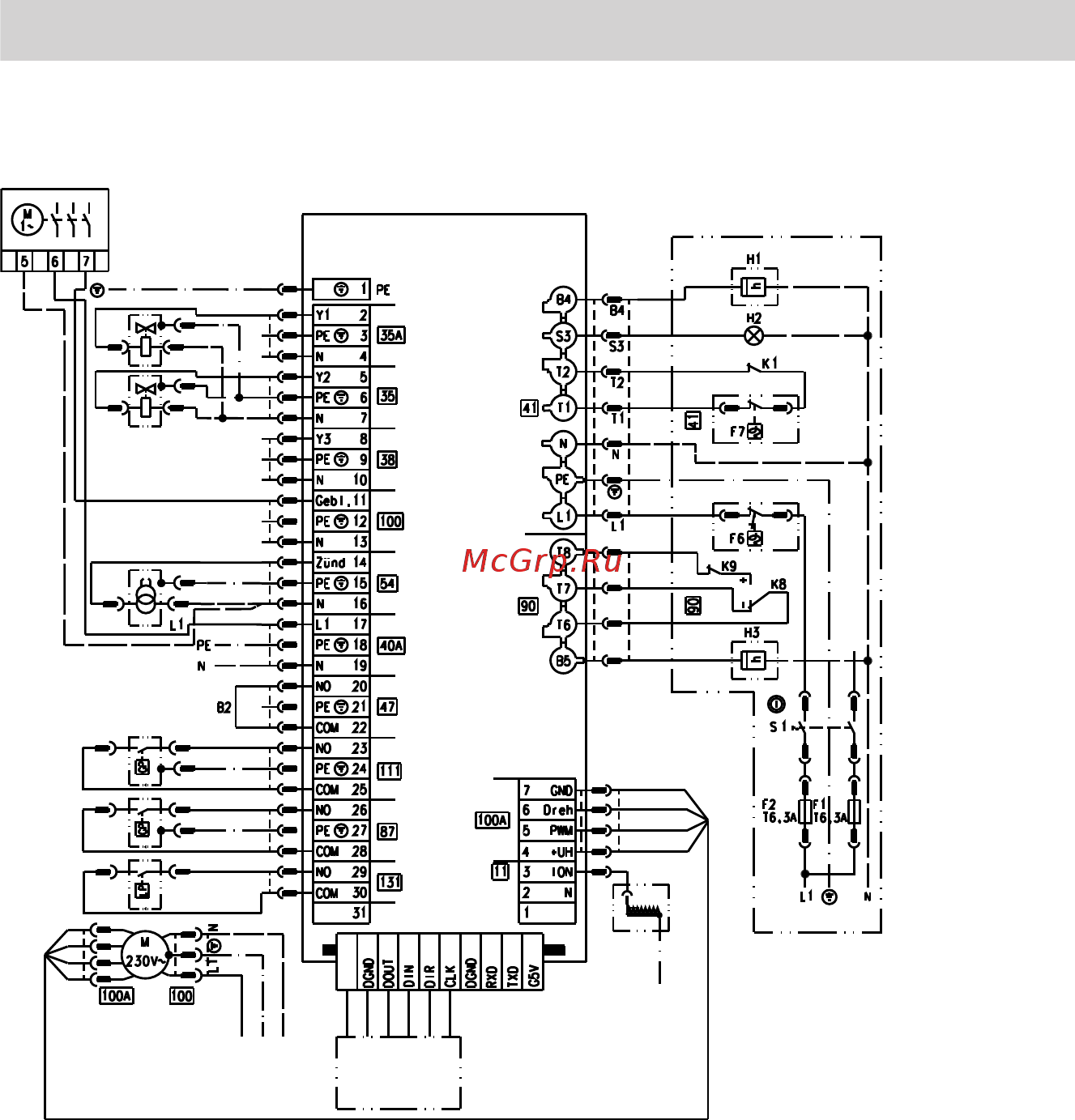

Схема подключений топочного автомата
5783 338 GUS
