20
4. Записать результат измерения в
протокол (на стр. 84).
!
Внимание
Содержание CO
2
при
частичной нагрузке должно
быть всегда ниже, чем при
полной.

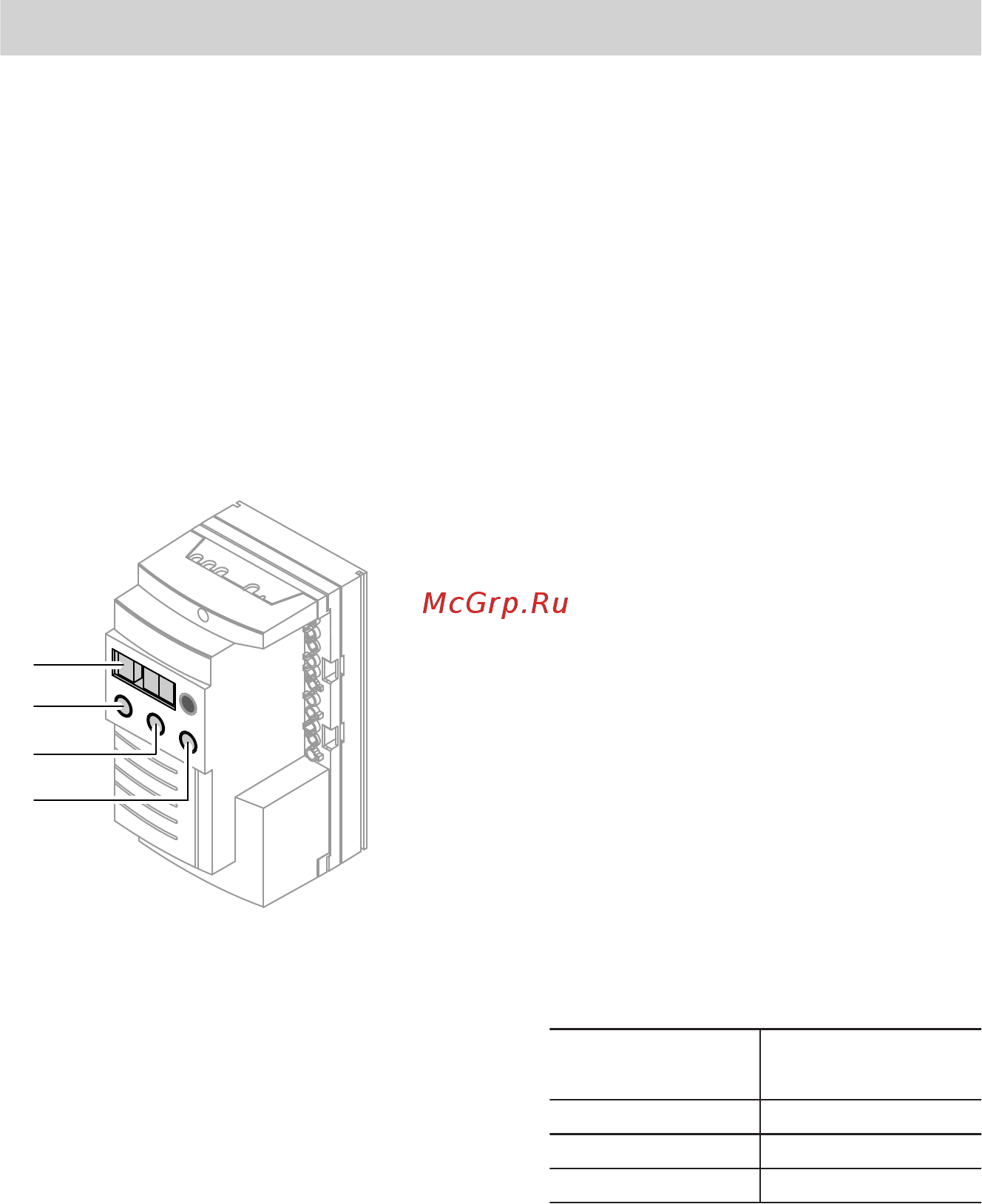

Измерение содержания CO
2
при мин. тепловой мощности
C
D
E
F
1.
Нажимать клавишу "-" D, пока
индикатор "Service" не достигнет
"0" (минимальная тепловая мощ-
ность).
2. Указание
Содержание CO
2
для всех видов
природного газа должно нахо-
диться в пределах 7,5 - 10,5 %.
Измерить содержание CO
2
в трубе
дымохода. Содержание CO
2
при
частичной нагрузке всегда должно
быть на 0,3 % ниже, чем при пол-
ной.
Ном. тепловая
мощность, кВт
Доп. содержа-
ние CO
2
, %
400 8,3 ± 0,3
500 8,3 ± 0,3
630 8,3 ± 0,3
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5783 338 GUS
