51
2. Спецификация каждой отдельной неисправности
Status Service
1.
Нажать клавишу a.

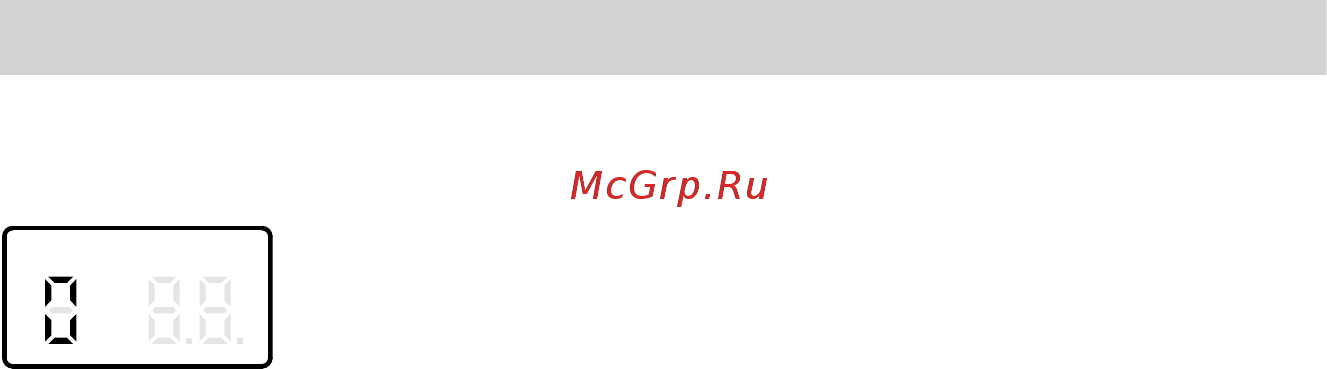

Пока клавиша остается нажатой,
под "Service" отображается номер
состояния/этап работы, при кото-
ром произошла неисправность.
(Значение в диапазоне от "01" до
"36". См. циклограмму на
стр. 68).
2.
Нажать клавишу b.
Пока клавиша остается нажатой,
под "Service" отображается допол-
нительное примечание об
ошибке.
Топочный автомат
(продолжение)
5783 338 GUS
