Viessmann Vitocrossal 300 CT3U (напол./газ) 400-630 кВт [81/96] Узел горелки
![Viessmann Vitocrossal 300 CT3U (напол./газ) 400-630 кВт [81/96] Узел горелки](/views2/1474253/page81/bg51.png)
81
0006
0033
0026
0036
0025
0036
0001
0027
0014
0024
0028
0021
0026
0020
0023
0022
0029
0009
0033
0034
0008
0007
0016
0004
0027
0003
0002
0007
0005
0013
0010
0012
0011
0015
0019
0030
0017
0018
0035
0031
0032
0037
Узел горелки
Детали
001 Рама горелки
002 Мелкие и крепежные детали
2a Ввертный штуцер R ⅛
2b Винт со сфероцилиндрической
головкой A M4 x 45
2c Винт EJOT-PT KBL 40
2d Шланг 6 x 1,5, длина 320 мм
2e Шпилька M8 x 20
2f Винт с цилиндрической голов-
кой Z4 M4 x 12
2g Шестигранная гайка M8
2h Винт с плоской головкой M6 x 20
2i Кабельная стяжка 114,7 x 2,5
003 Пламенная голова
004 Уплотнение пламенной головы
006 Кабель розжига
007 Трансформатор розжига
009 Ионизационный кабель

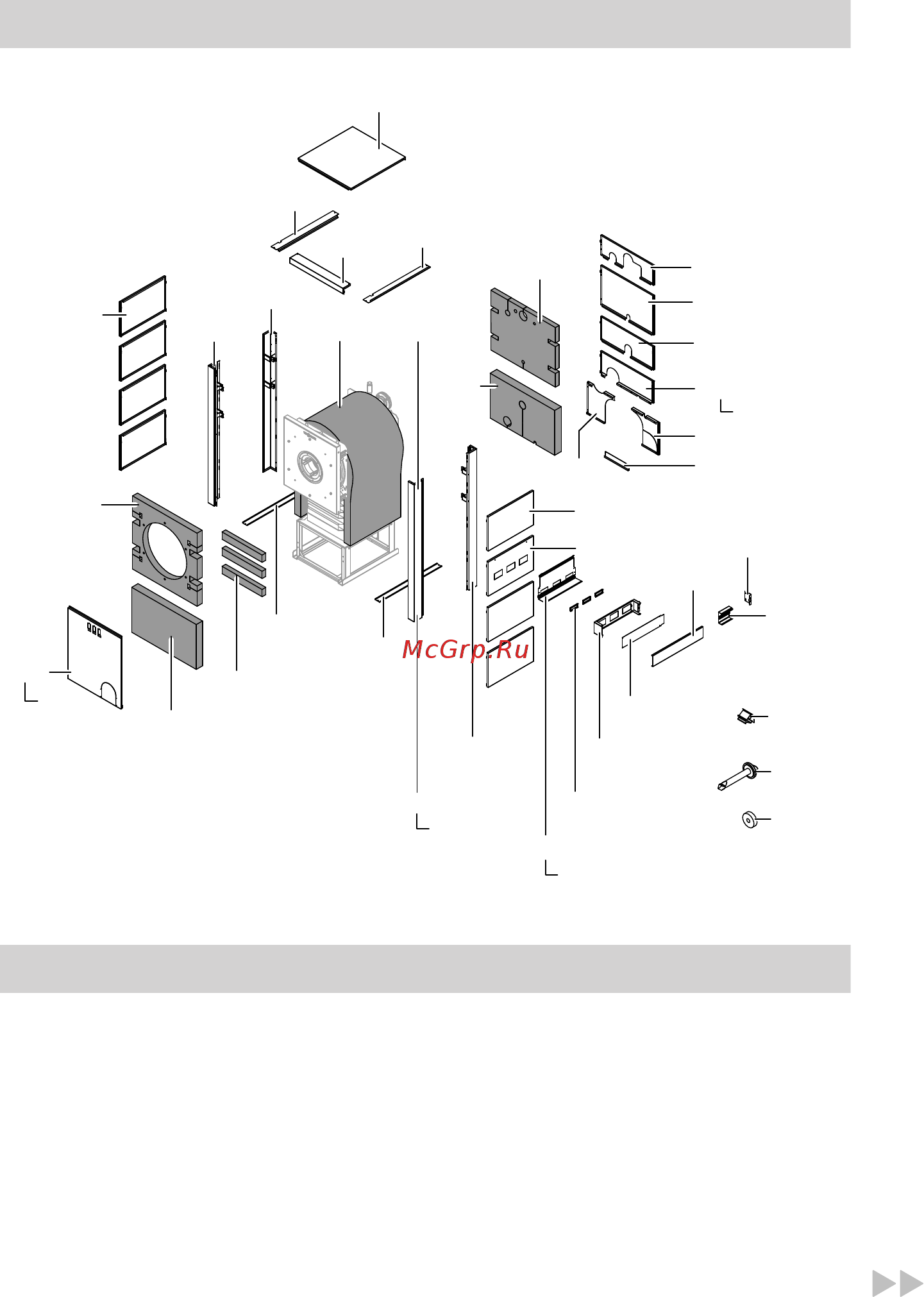

Спецификации деталей
Узел теплоизоляции
(продолжение)
5783 338 GUS
