Viessmann Vitocrossal 300 CT3U (напол./газ) 400-630 кВт [19/96] Дополнительные сведения об операция
![Viessmann Vitocrossal 300 CT3U (напол./газ) 400-630 кВт [19/96] Дополнительные сведения об операция](/views2/1474253/page19/bg13.png)
19

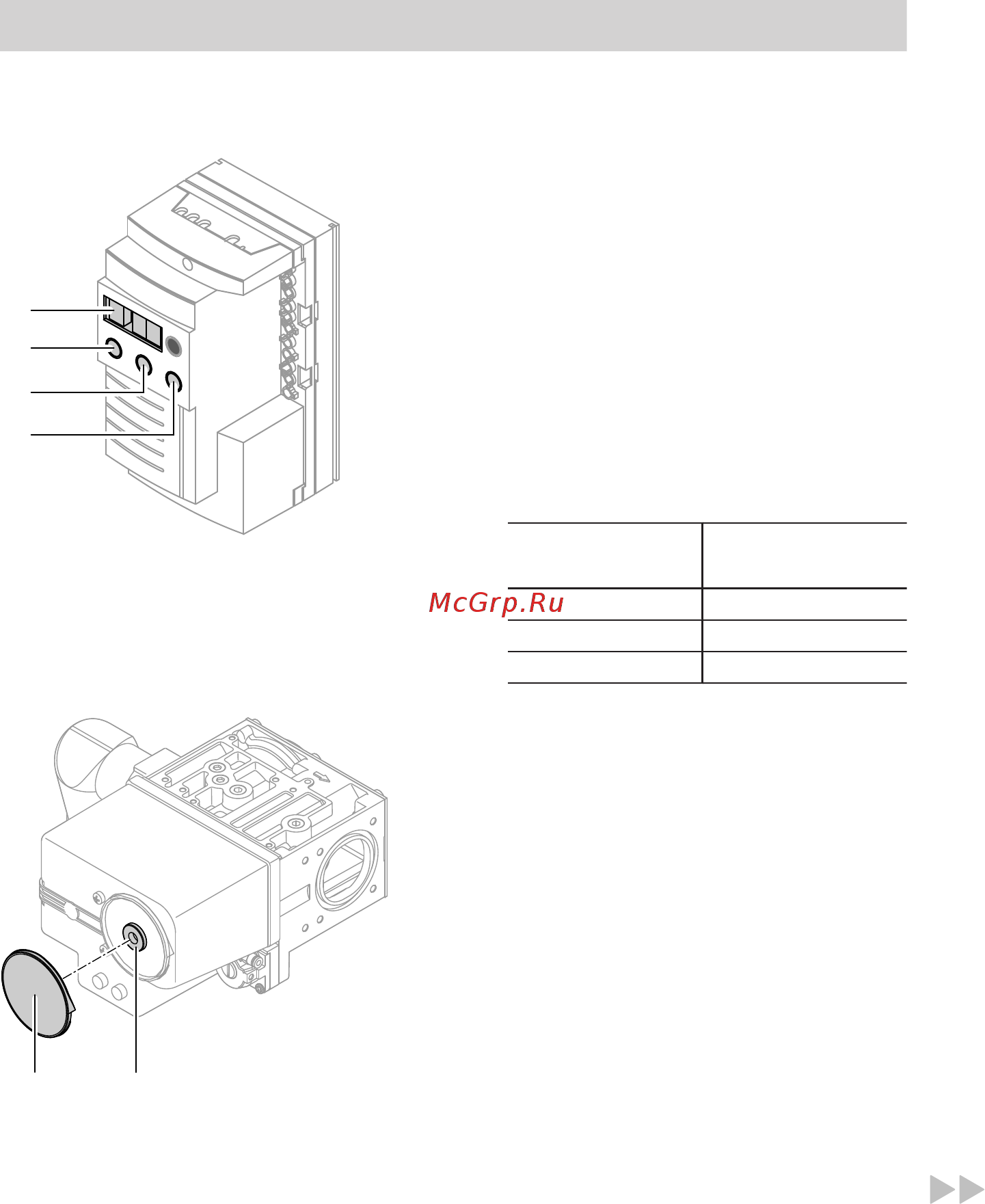

Измерение содержания CO
2
при макс. тепловой мощности
C
D
E
F
1.
Нажимать клавишу "+" F, пока
индикатор "Service" не достигнет
"00" (= 100 %).
2. Указание
Содержание CO
2
для всех видов
природного газа должно нахо-
диться в пределах 7,5 - 10,5 %.
Измерить содержание CO
2
в трубе
дымохода.
Ном. тепловая
мощность, кВт
Доп. содержа-
ние CO
2
, %
400 8,6 ± 0,3
500 8,6 ± 0,3
630 8,6 ± 0,3
AB
3. Если необходимо изменить содер-
жание CO
2
:
■
Снять колпачок B.
■ Вращать регулировочный винт
A
малыми интервалами (торце-
вой шестигранный ключ 3 мм) ,
пока содержание CO
2
не ока-
жется в указанном диапазоне:
– Вращение по часовой стрелке
→ Содержание CO
2
опу-
скается
– Вращение против часовой
стрелки
→ Содержание CO
2
возра-
стает
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5783 338 GUS
