Viessmann Vitocrossal 300 CT3U (напол./газ) 400-630 кВт [48/96] Индикация неисправностей
![Viessmann Vitocrossal 300 CT3U (напол./газ) 400-630 кВт [48/96] Индикация неисправностей](/views2/1474253/page48/bg30.png)
48

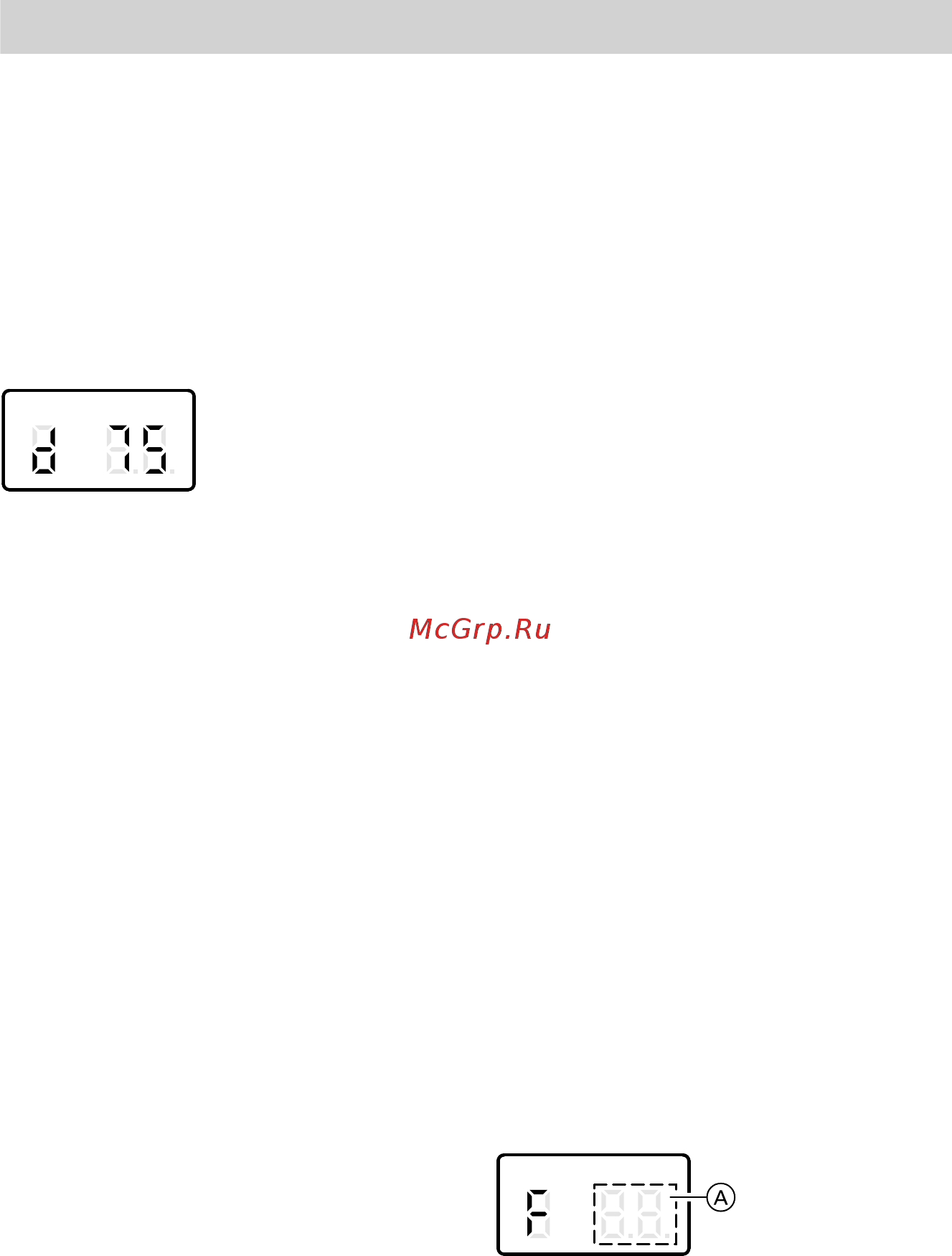

Ручной режим и сервисная индикация
Для вызова сервисной индикации и
для ручного режима контроллер дол-
жен подавать сигнал запроса тепло-
генерации. Сервисная индикация
отображает текущую степень модуля-
ции в %.
Индикация:
"d 0" мин. тепловая мощность
"d 00" макс. тепловая мощность
Status Service
1.
Одновременно нажать b и S,
горелка переходит в ручной
режим. На дисплее под Status
появляется "d" = отключение
режима регулирования.
2. Настроить минимальную тепло-
вую мощность: нажимать
b
, пока
на дисплее не появится "d 0".
3. Настроить максимальную тепло-
вую мощность: нажимать
a
, пока
на дисплее не появится "d 00".
4.
Нажать одновременно b и S,
горелка возвращается в модули-
рующий режим и работает до пер-
воначальной степени модуляции,
в которой было запущено состоя-
ние "d" = отключение режима регу-
лирования.
Индикация неисправностей
Индикация неисправностей автома-
тически активируется при переключе-
нии топочного автомата в режим ава-
рийного отключения. Появляется
индикация последней произошедшей
неисправности.
Status Service
A
Код последней произошедшей
неисправности (см. таблицу на
стр. 52)
Топочный автомат
(продолжение)
5783 338 GUS
