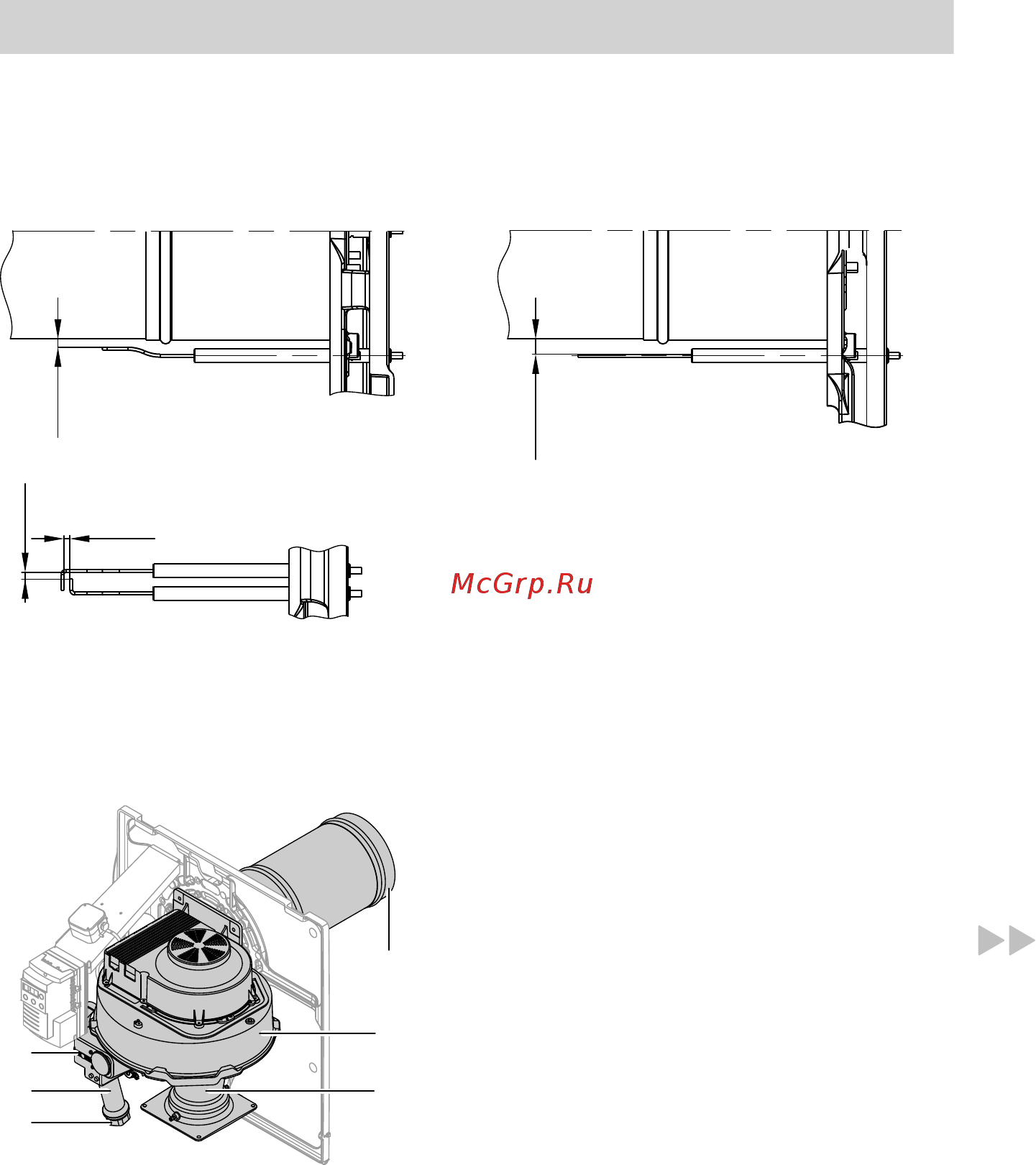

Проверка электродов розжига и ионизационного электрода
Электроды розжига
8,5
1
±
7
1,5
+
6
1
±
Ионизационный электрод
15,5
1
±
Удостовериться, чтобы электроды
розжига и ионизационный электрод
были установлены на надлежащем
расстоянии от пламенной головы и не
имели повреждений (при необходи-
мости заменить).
Очистка горелки
B
C
E
D
A
F
1. Развинтить резьбовое соединение
C
на трубе подключения газа
B
.
2. Отвинтить смесительную трубу
Вентури
D
от вентилятора
E
.
3. Снять смесительную трубу Вен-
тури
D
с газовой регулирующей
арматурой
A
и трубой подключе-
ния газа
B
и отсоединить соеди-
нительные кабели.
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5783 338 GUS
