47

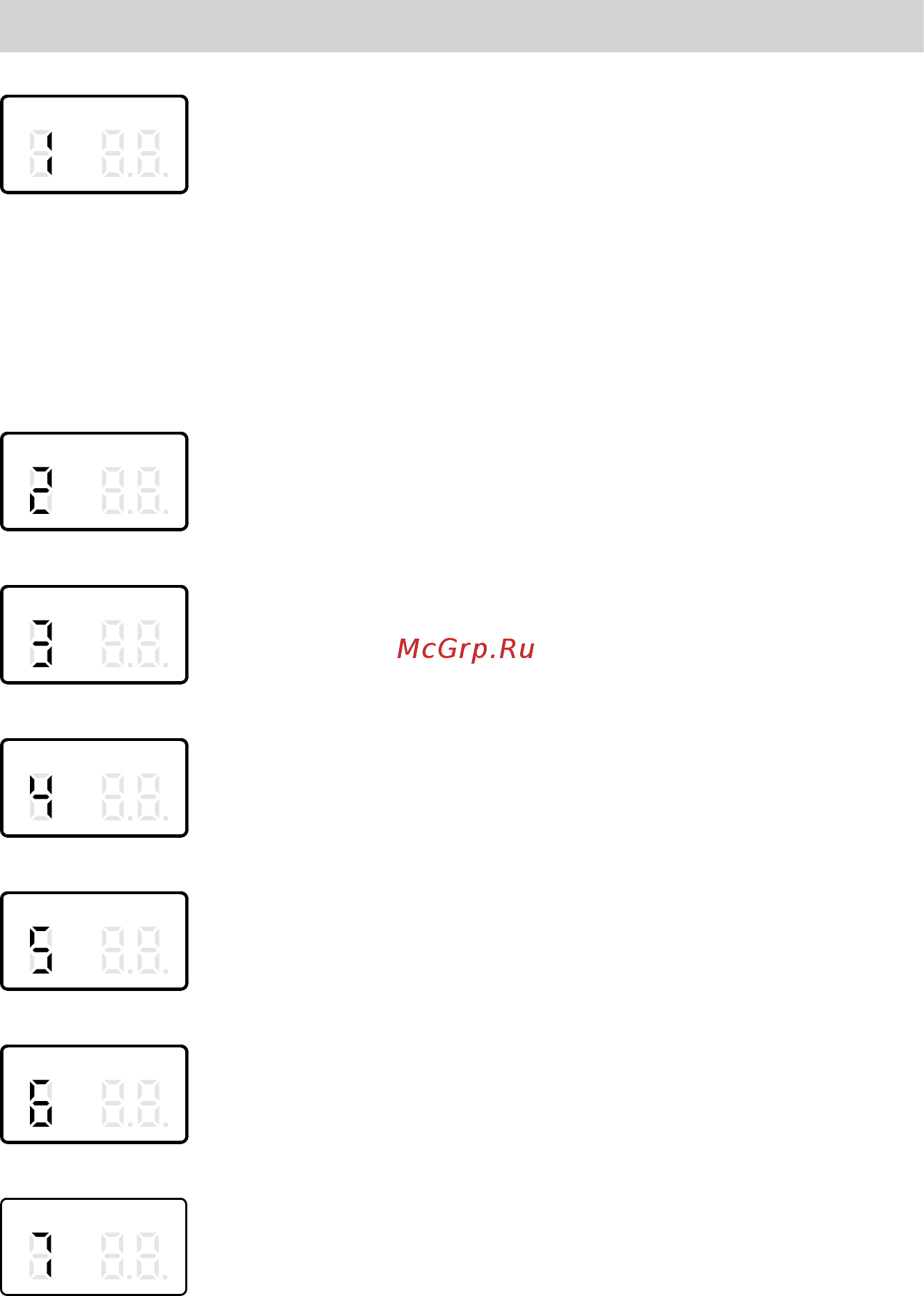

Status Service
Величина тока ионизации
Указание
Значение > 50 означает качествен-
ный сигнал ионизации. При более
низких значениях измерить ток
ионизации; он должен в этом случае
составлять > 3 μA. В противном слу-
чае проверить ионизационный
кабель и ионизационный электрод.
Status Service
Сбрасываемый счетчик пусков, еди-
ницы
Status Service
Сбрасываемый счетчик пусков, сотни
Status Service
Сбрасываемый счетчик пусков,
тысячи
Status Service
Сбрасываемый счетчик наработки,
единицы
Status Service
Сбрасываемый счетчик наработки,
сотни
Status Service
Сбрасываемый счетчик наработки,
тысячи
Топочный автомат
(продолжение)
5783 338 GUS
