Viessmann Vitocrossal 300 CT3U (напол./газ) 400-630 кВт [32/96] Дополнительные сведения об операция
![Viessmann Vitocrossal 300 CT3U (напол./газ) 400-630 кВт [32/96] Дополнительные сведения об операция](/views2/1474253/page32/bg20.png)
32
4. Отсоединить соединительные
кабели от вентилятора
E
и снять
ее.
Опасность
Сетевое напряжение
опасно для жизни.
При работах по техниче-
скому обслуживанию
горелка должна быть обес-
точена.
Указание
Обеспечить надлежащую посадку
уплотнения между корпусом газо-
дувки и фланцем горелки.
5. Очистить корпус и крыльчатку вен-
тилятора сжатым воздухом.
6. При необходимости очистить пла-
менную голову
F
внутри с
помощью пылесоса.

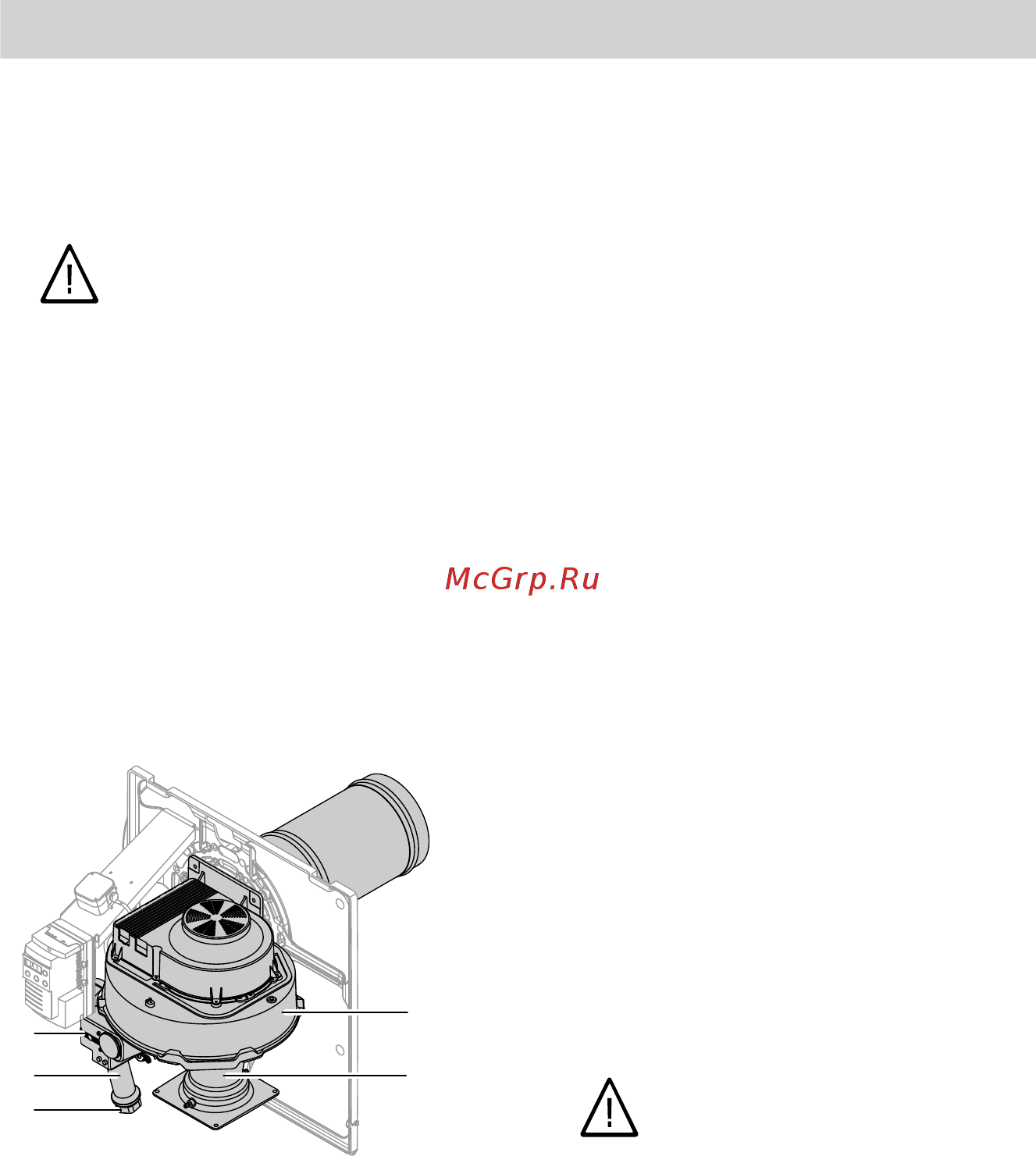

Монтаж горелки
B
C
E
D
A
1.
Установить вентилятор E.
Указание
Обеспечить надлежащую посадку
уплотнения между корпусом вен-
тилятора и фланцем горелки.
2. Подсоединить соединительные
кабели к вентилятору
E
.
3. Привинтить смесительную трубу
Вентури
D
с газовой регулирую-
щей арматурой
A
и трубой под-
ключения газа
B
к вентилятору
E
и подсоединить кабели.
4. Закрепить резьбовое соединение
C
на трубе подключения газа
B
.
Опасность
Утечка газа может стать
причиной взрыва.
Проверить герметичность
резьбового соединения и
уплотнения между корпу-
сом газодувки и фланцем
горелки.
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5783 338 GUS
