Viessmann Vitocrossal 300 CT3U (напол./газ) 400-630 кВт [44/96] Индикатор рабочего состояния
![Viessmann Vitocrossal 300 CT3U (напол./газ) 400-630 кВт [44/96] Индикатор рабочего состояния](/views2/1474253/page44/bg2c.png)
44

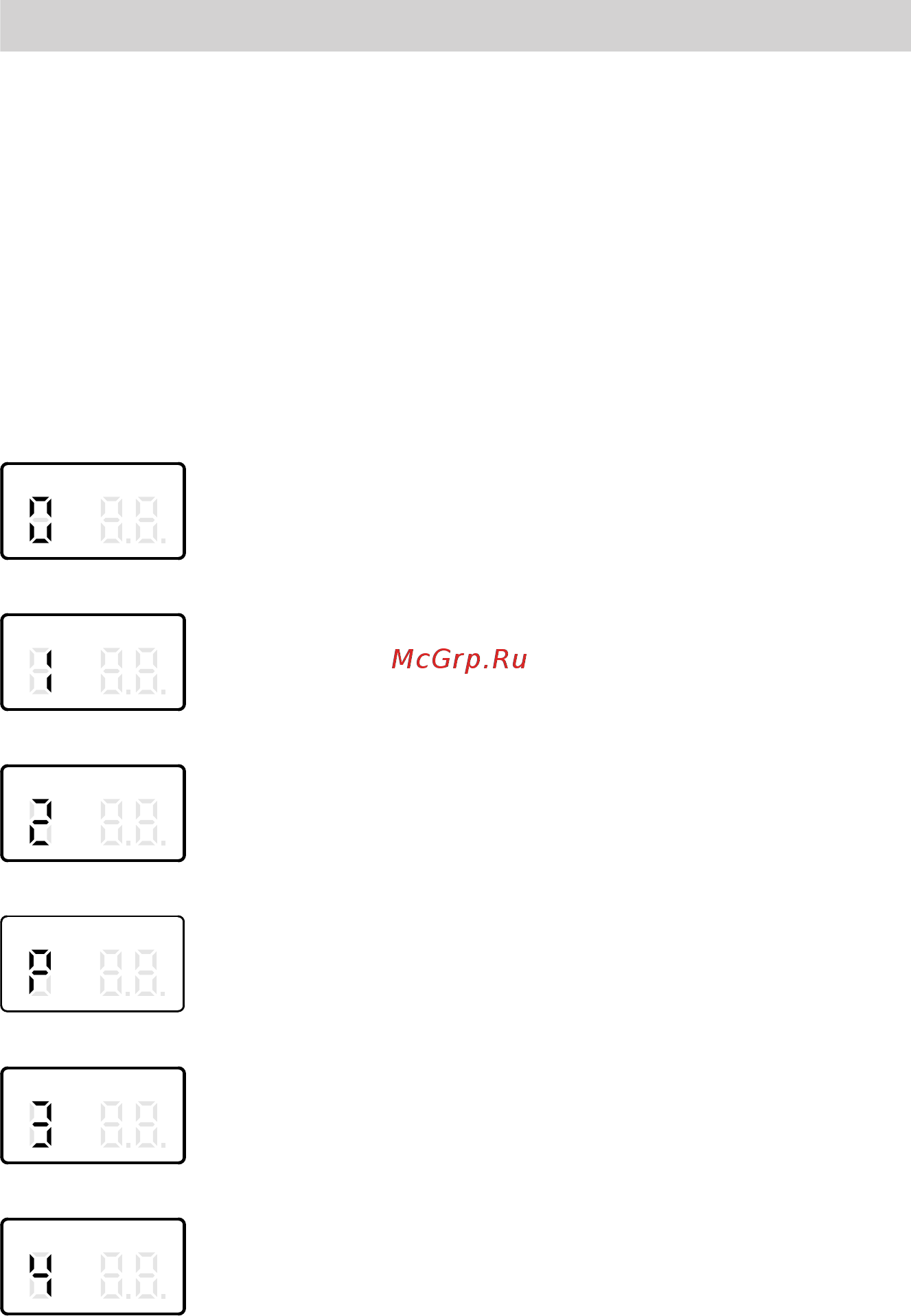

Индикатор рабочего состояния
В нормальном режиме в поле "Status"
отображается индикация рабочего
состояния. Она также появляется в
случае неисправности при нажатии
кнопки снятия сигнала неисправно-
сти.
Изображенные ниже индикации
появляются друг за другом автомати-
чески. В случае возникновения неис-
правностей см. коды неисправностей
на стр. 52. В любой момент воз-
можно выполнить выход с помощью
кнопки снятия сигнала неисправности
A
(удерживать нажатой 5 -
10 секунд).
Status Service
Дежурный режим
Status Service
Пуск
Запрос теплогенерации
Системные тесты
Status Service
Контроль остановки вентилятора
Разгон вентилятора
Status Service
Проверка клапанов
Status Service
Предварительная продувка
Status Service
Предварительный розжиг
Топочный автомат
(продолжение)
5783 338 GUS
