22
5. Одновременно на непродолжи-
тельное время нажать клавиши "S"
E
и "-"
D
. Горелка работает до
первоначальной степени модуля-
ции, при которой был запущен ста-
тус "d" (=отключение режима регу-
лирования). Затем горелка снова
возвращается в рабочий режим.

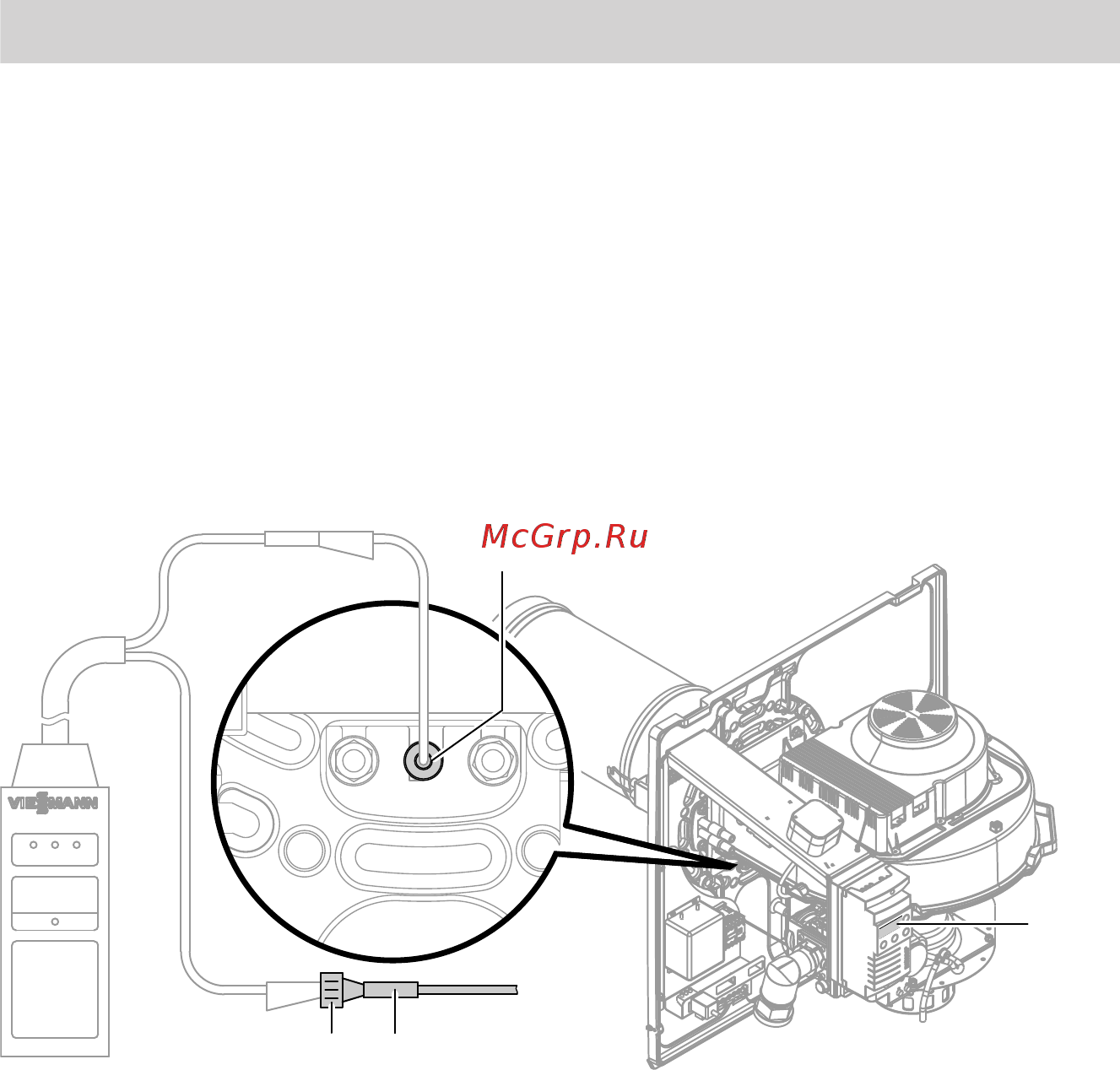

Измерение тока ионизации
A
CD
B
01. Выключить главный выключа-
тель.
02.
Отсоединить штекер C кабеля
тока ионизации.
03. Включить главный выключатель.
После попытки пуска горелки дол-
жно произойти аварийное отклю-
чение. На дисплее
B
появляется
мигающий код ошибки "F A7".
04. Выключить главный выключа-
тель.
Указание
Для измерения прибором
Testomatik-Gas требуется изме-
рительный кабель №1. Измере-
ние может быть также выпол-
нено универсальным измери-
тельным прибором.
05.
Подсоединить штекер C кабеля
тока ионизации к переходнику
D
.
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5783 338 GUS
