Viessmann Vitocrossal 300 CT3U (напол./газ) 400-630 кВт [29/96] Дополнительные сведения об операция
![Viessmann Vitocrossal 300 CT3U (напол./газ) 400-630 кВт [29/96] Дополнительные сведения об операция](/views2/1474253/page29/bg1d.png)
29

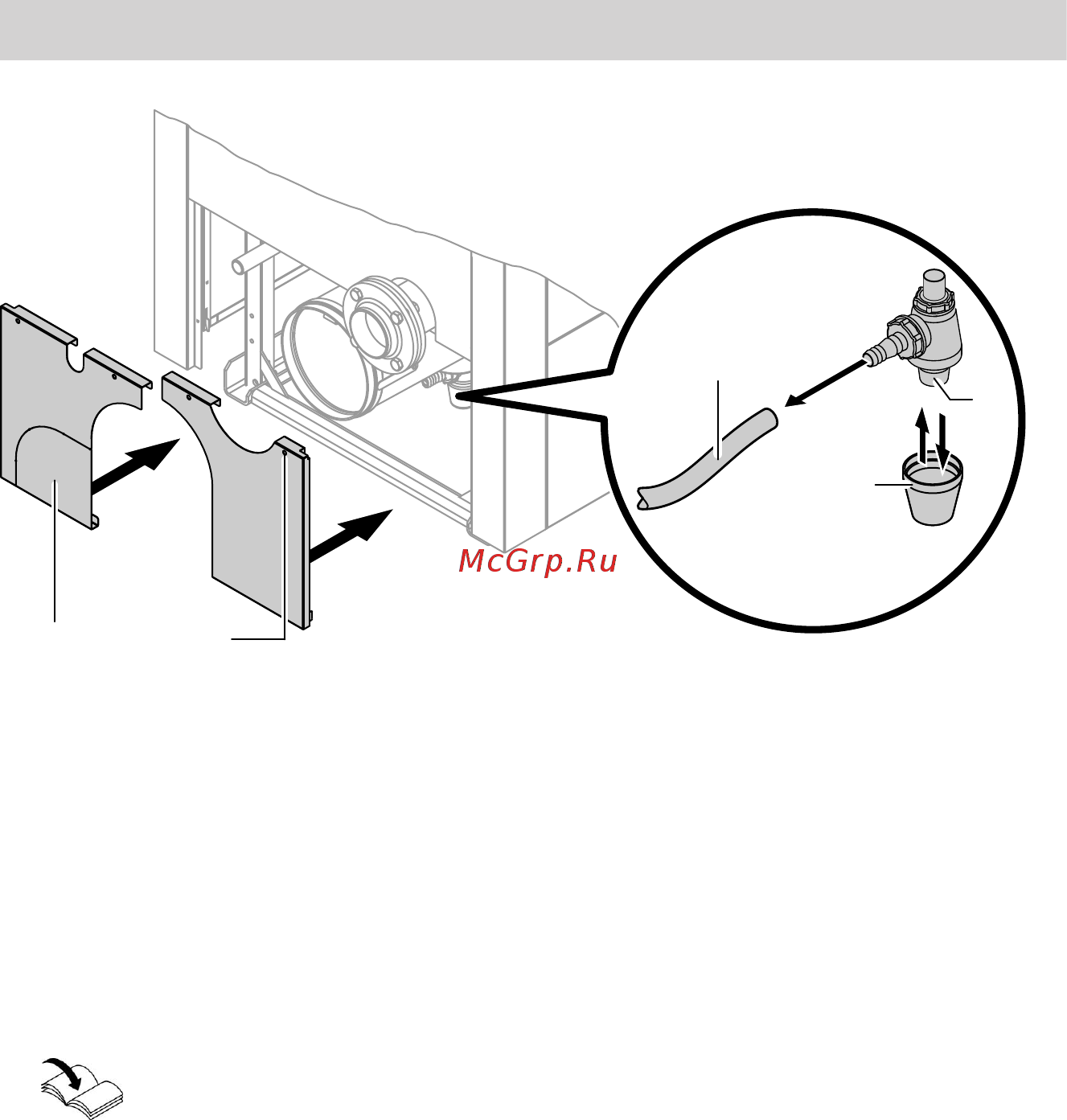

A
B
C
D
E
1.
Отсоединить сливной шланг C.
2. Очистить систему отвода конден-
сата (шланги, трубы) изнутри.
3. Очистить устройство нейтрализа-
ции конденсата (при наличии) в
соответствии с указаниями изгото-
вителя.
Инструкция по эксплуата-
ции устройства нейтрализа-
ции конденсата
Указание
Нейтрализующее средство
можно приобрести на фирме
Viessmann под № заказа
9521 702.
4. Отвинтить и промыть нижнюю
часть
D
сифона
E
.
5. Наполнить водой нижнюю часть
D
сифона
E
и привинтить.
6. Вставить поворотные фиксаторы
B
и смонтировать нижнюю часть
задней панели облицовки
A
.
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5783 338 GUS
