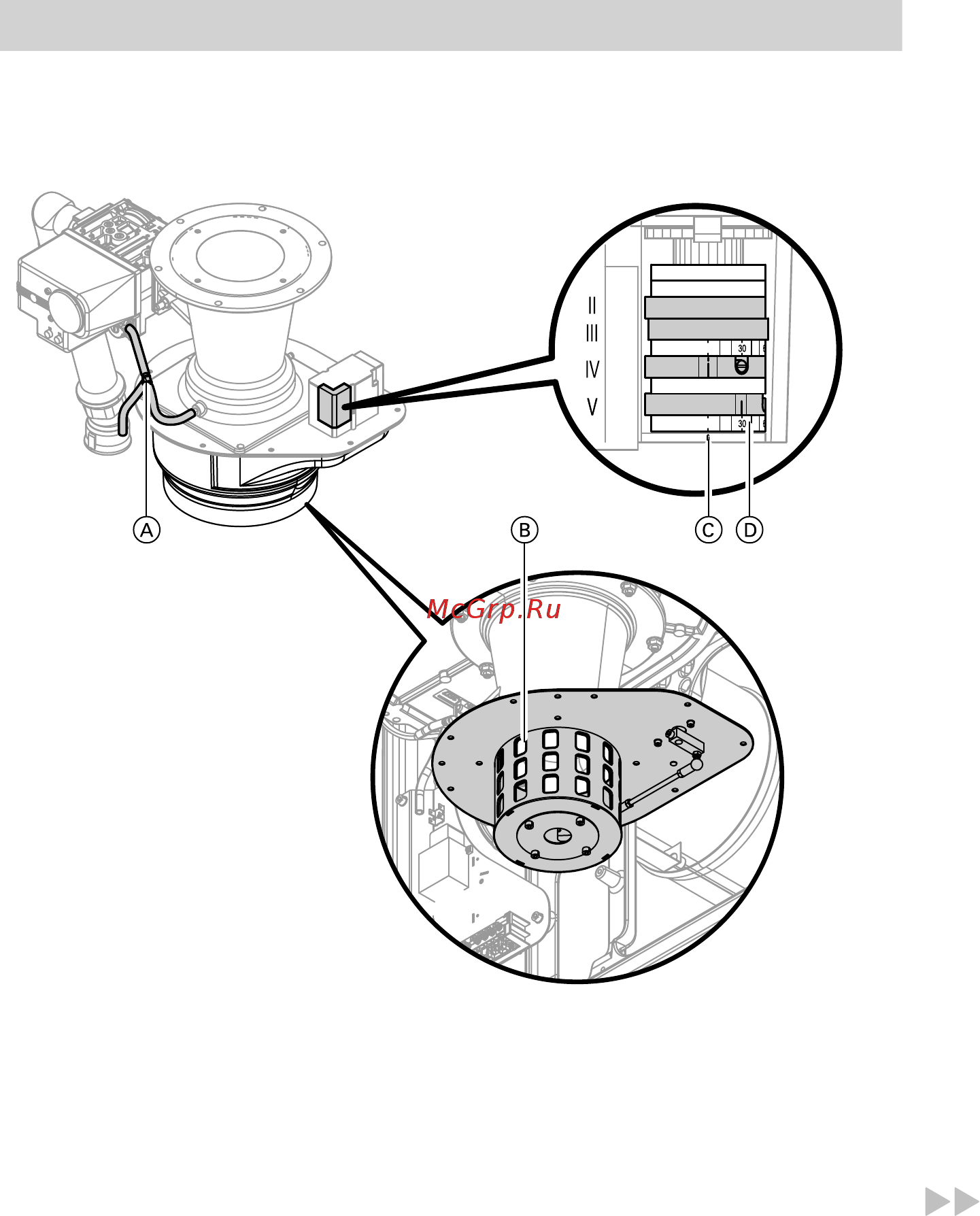

Проверка настройки поворотной заслонки
0
0
1. Открыть запорный газовый кран.
2. Проверить положение поворотной
заслонки при неработающей
горелке. Окна поворотной
заслонки
B
должны быть полно-
стью открыты, и круговая шкала
D
на сервомоторе воздушной
заслонки должна стоять на "0"
относительно отметки
C
.
3. Проверить, подключен ли компен-
сационный шланг
A
между газо-
вой регулирующей арматурой и
распределительной трубкой.
4. Ввести горелку в действие.
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
