24

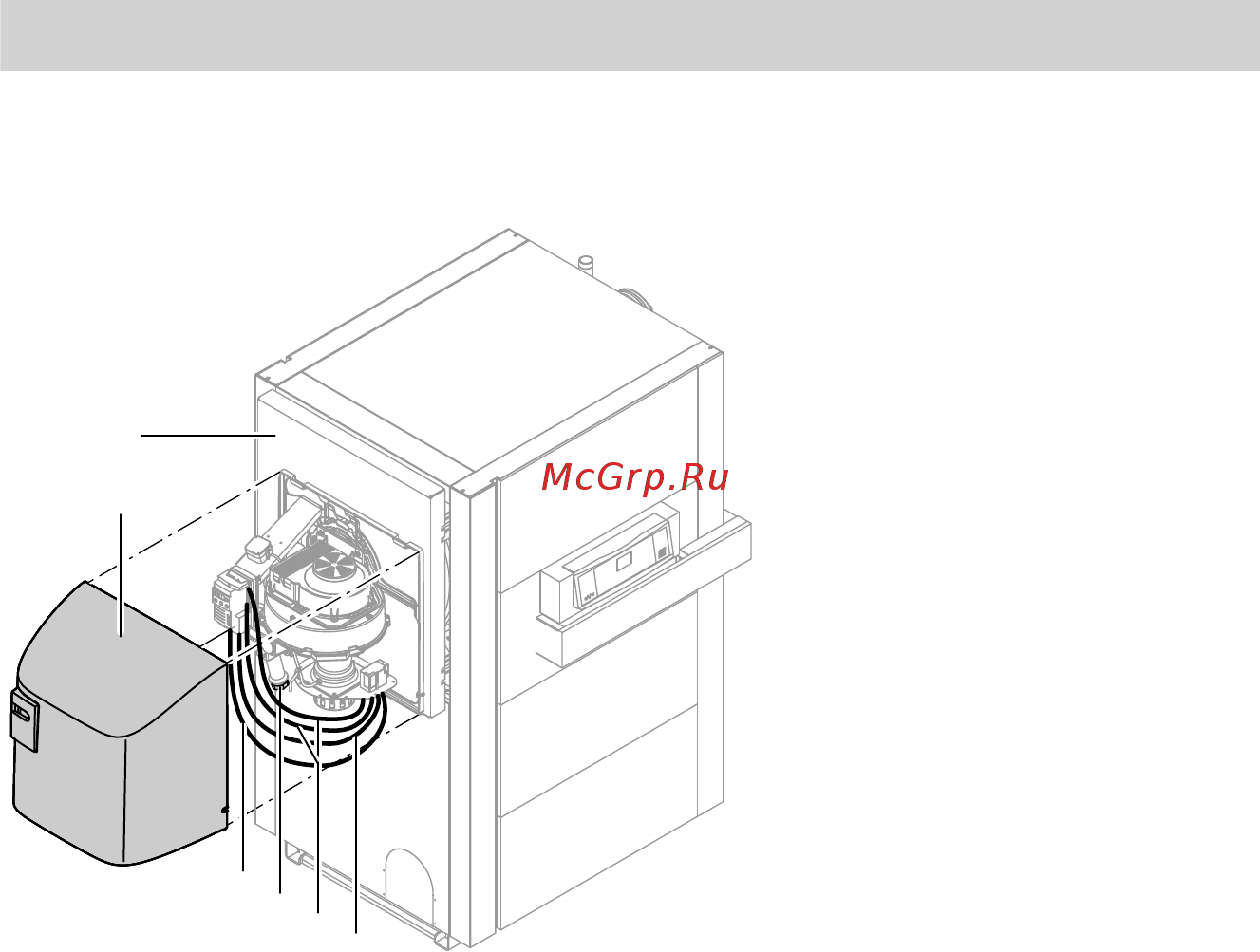

Открытие дверцы котла
A
C
B
E
D
F
1. Открыть поворотные фиксаторы
сбоку колпака горелки
A
и снять
колпак горелки
A
.
2.
Отсоединить кабели горелки C со
штекерами
fA
и
lÖ
на топочном
автомате и вывести их из корпуса
горелки.
3.
Отсоединить сетевой кабель D со
штекером
fÖ
и соединительный
кабель контроллера
F
со штеке-
ром
fÖ
/
aBH
от горелки и от крепле-
ния для разгрузки от натяжения и
вывести их из корпуса горелки.
4. Снять трубу подключения газа
B
.
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5783 338 GUS
