17

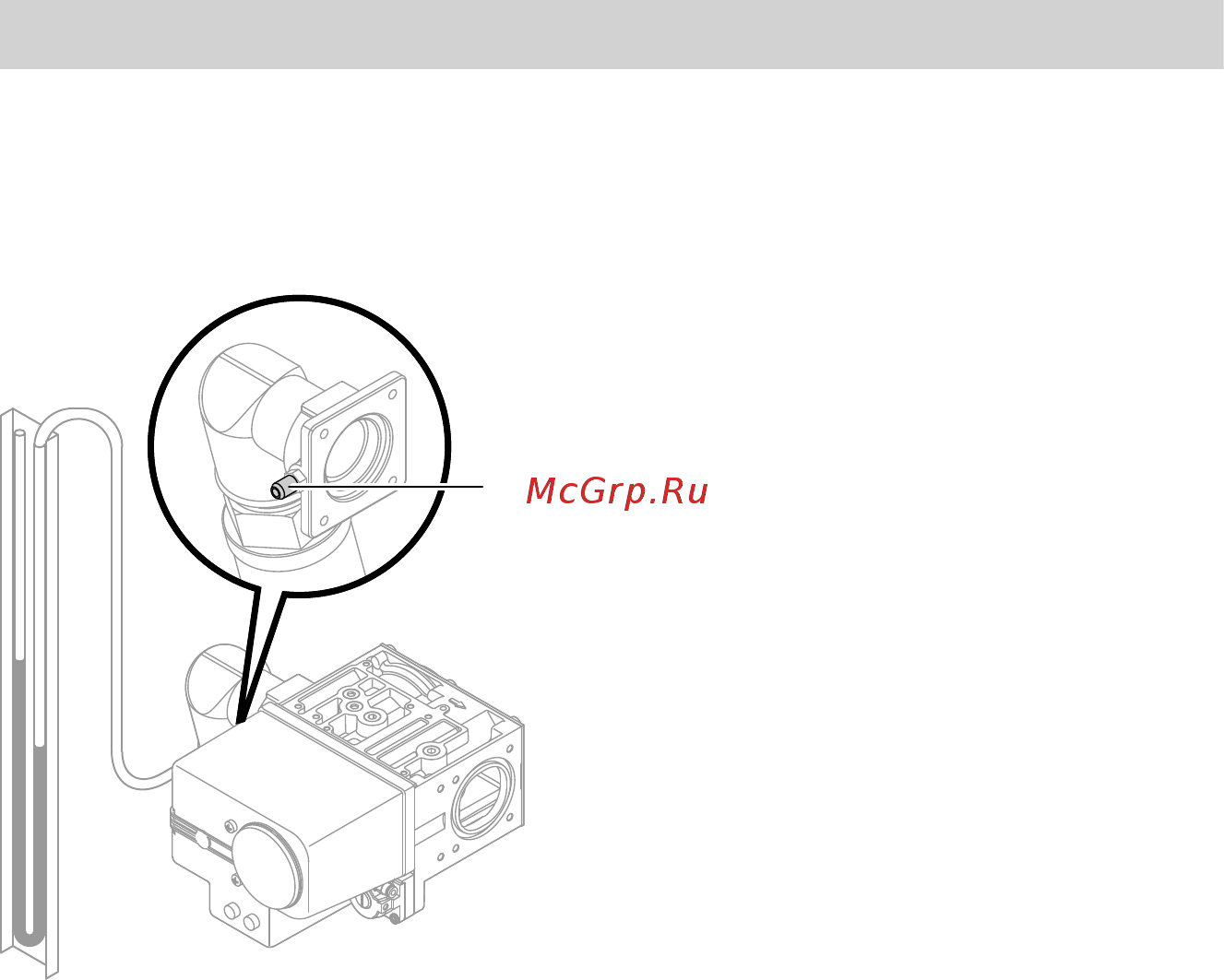

Проверка статического и динамического давления газа
Статическое давление
A
1. Закрыть запорный газовый кран.
2. Ослабить, полностью не вывинчи-
вая, винт в измерительном шту-
цере
A
.
3. Подсоединить манометр к измери-
тельному штуцеру
A
.
4. Открыть запорный газовый кран.
5. Измерить статическое давление
(макс. 60 мбар (6 кПа)).
6. Записать результат измерения в
протокол (на стр. 84).
Динамическое давление
1. Ввести горелку в действие.
Указание
Информацию о вводе в эксплуата-
цию см. на стр. 13. Переключить
горелку на максимальную тепло-
вую мощность; для этого вос-
пользоваться переключателем
контроля дымовой трубы на
контроллере.
2. Измерить динамическое давление
(давление истечения), см. таблицу
на стр. 18.
Указание
Динамическое давление (давле-
ние истечения) должно нахо-
диться в диапазоне между 18 и
50 мбар (1,8 и 5 кПа) (номинальное
значение 20 мбар (2 кПа)). Реле
контроля минимального давления
газа (GDW 1) настроено изгото-
вителем на 10 мбар (1 кПа).
Настройку не изменять.
3. Записать результат измерения в
протокол (на стр. 84).
4. Закрыть запорный газовый кран.
5. Отсоединить манометр, закрыть
измерительный штуцер
A
.
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5783 338 GUS
