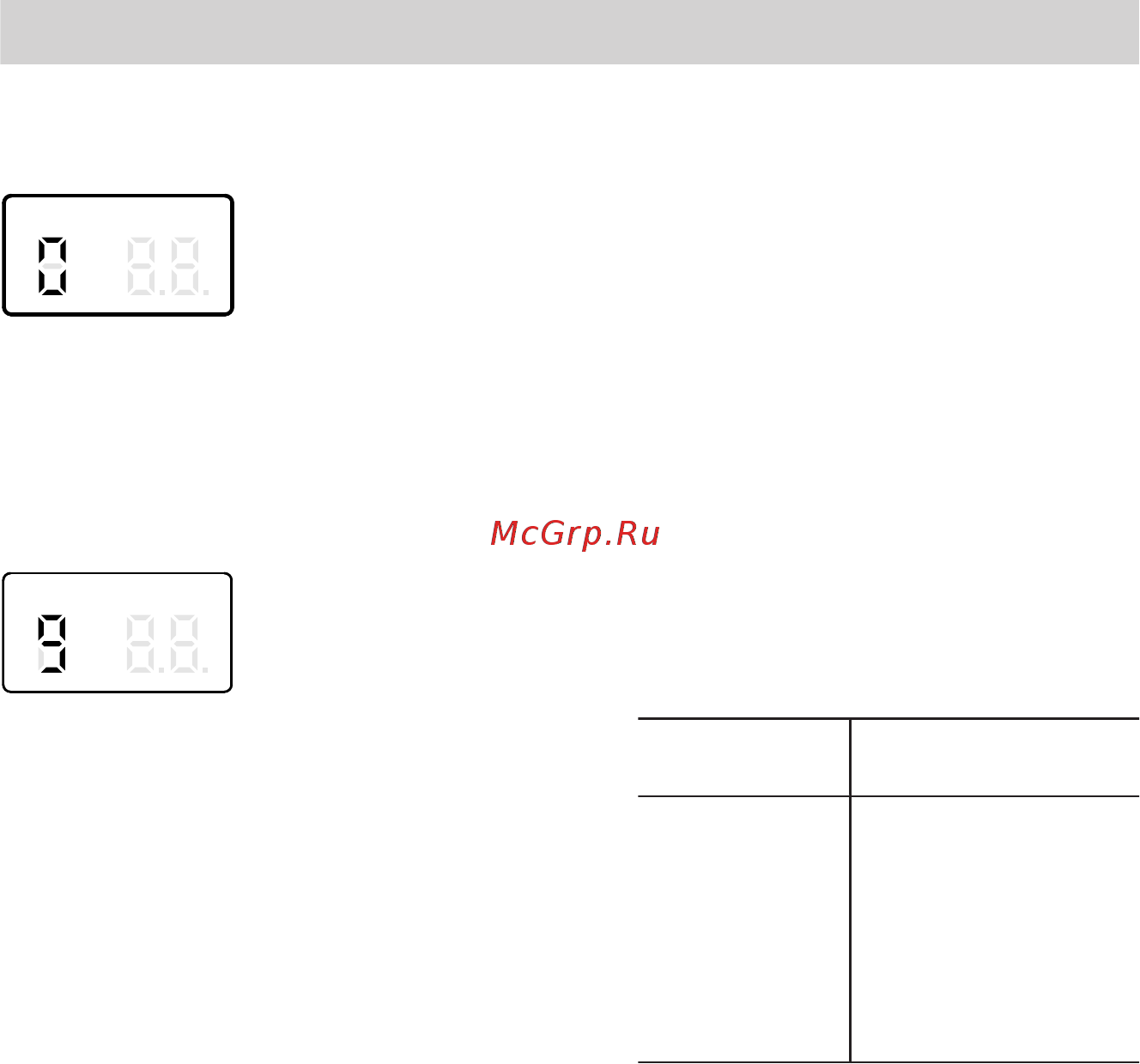

1. Опрос неисправности
Status Service
1. Одновременно нажать кнопку сня-
тия сигнала неисправности и кла-
вишу
a
.
Отображается последняя произо-
шедшая неисправность:
Под "Status" вначале появляется
"0".
Под "Service" появляется код неис-
правности.
Status Service
2.
Нажать клавишу S, чтобы опро-
сить предпоследнюю и последую-
щие десять неисправностей.
Индикация
под "Status"
Неисправность
0
.
.
.
9
последняя неис-
правность
.
.
.
десятая с конца не-
исправность
Под "Service" отображается соот-
ветствующий код неисправности.
3.
Нажать клавишу S.
Снова появится индикация режима
работы.
Топочный автомат
(продолжение)
5783 338 GUS
