Viessmann Vitocrossal 300 CT3U (напол./газ) 400-630 кВт [45/96] Топочный автома
![Viessmann Vitocrossal 300 CT3U (напол./газ) 400-630 кВт [45/96] Топочный автома](/views2/1474253/page45/bg2d.png)
45

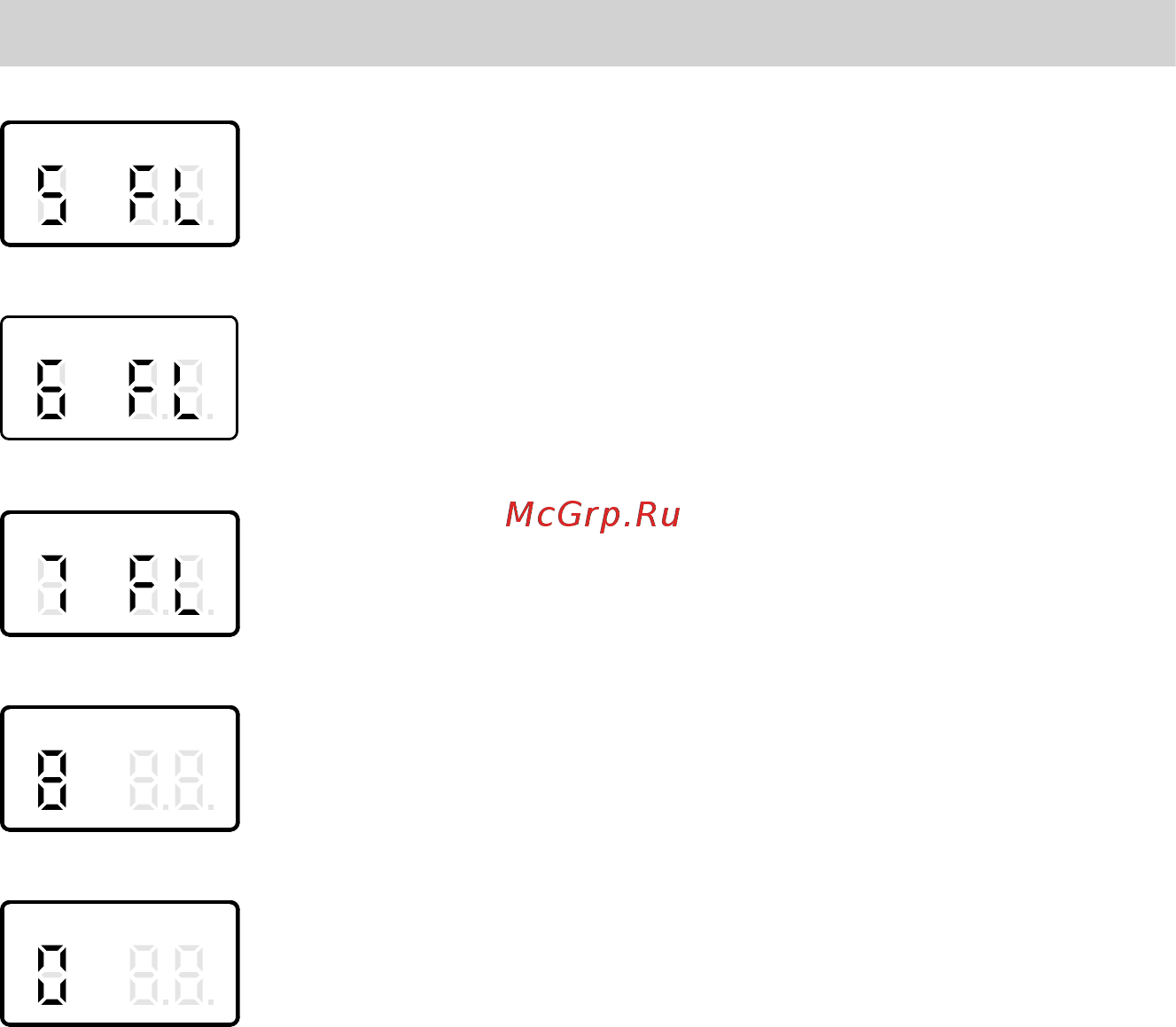

Status Service
Время безопасности
Формирование пламени
Status Service
Стабилизация пламени
Status Service
Работа с пламенем
Status Service
Продувка после остановки горелки
Status Service
Дежурный режим
Топочный автомат
(продолжение)
5783 338 GUS
