Viessmann Vitocrossal 300 CT3U (напол./газ) 400-630 кВт [42/96] Аварийное отключение
![Viessmann Vitocrossal 300 CT3U (напол./газ) 400-630 кВт [42/96] Аварийное отключение](/views2/1474253/page42/bg2a.png)
42
Функционирование

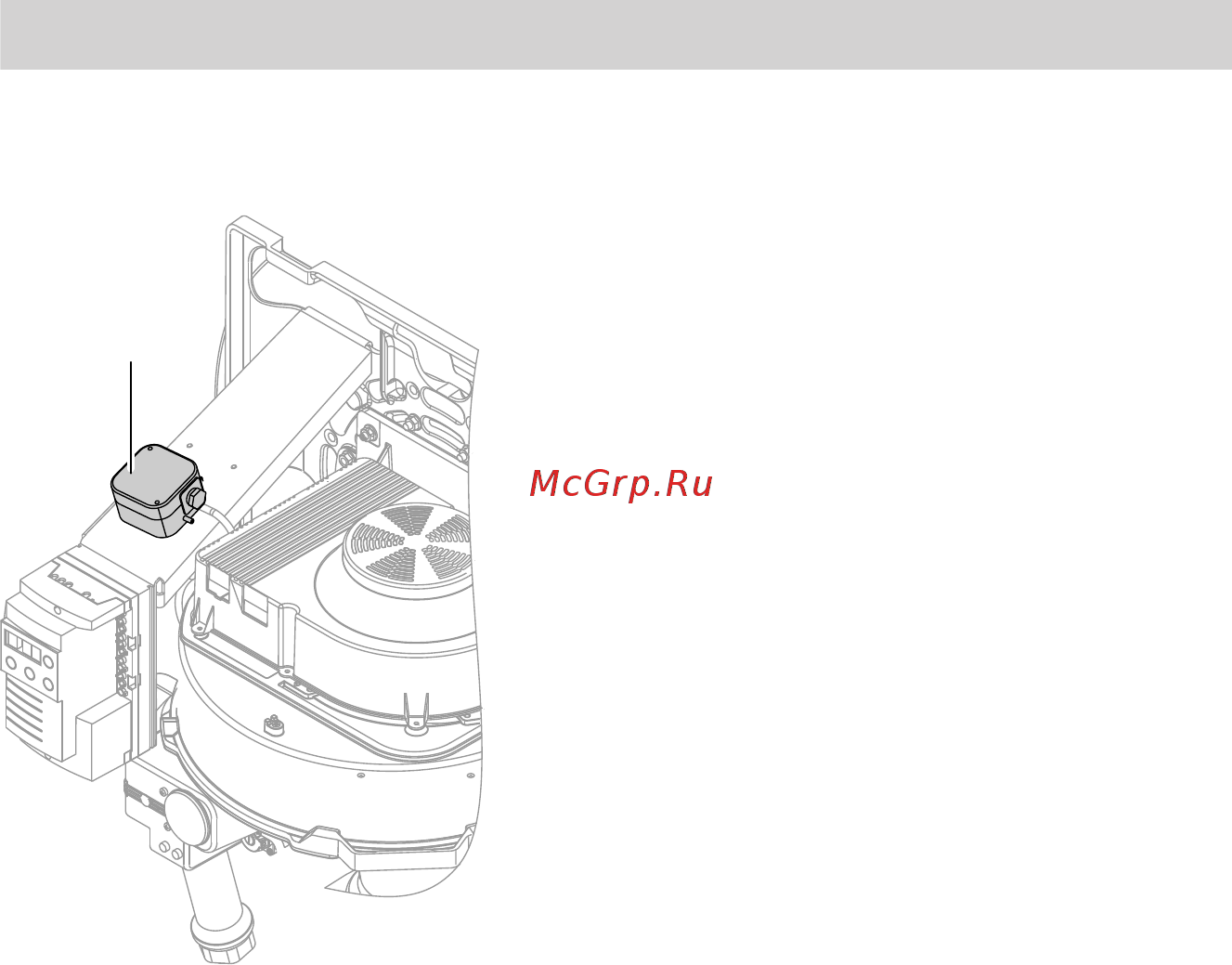

A
Анализ сигнала реле давления воз-
духа
A
осуществляется в следую-
щих ситуациях:
■ перед пуском вентилятора (контр-
оль остановки)
■ на этапе предварительной про-
дувки
■ в режиме регулирования, когда
достигнута, как минимум, пусковая
мощность. При мощности ниже
пусковой контроль не произво-
дится.
Аварийное отключение
Реле давления воздуха вызывает
аварийное отключение на газовом
топочном автомате в следующих
ситуациях:
■ если контроль остановки после 5
попыток (антивибрационная функ-
ция) закончился неудачно (т.е. кон-
такт реле давления воздуха в тече-
ние 30 секунд не разомкнулся)
■ если на этапе предварительной
продувки не был достигнут мини-
мальный объемный расход (ава-
рийное отключение посредством
антивибрационной функции)
■ если в режиме регулирования реле
давления воздуха вышло из строя
или давление воздуха вышло за
пределы допустимого диапазона
Аварийное отключение отображается
на дисплее топочного автомата инди-
кацией неисправности "F AA" и
"F AB". Это может быть устранено
нажатием кнопки снятия сигнала
неисправности (минимум ¼ с).
При этом предполагается наличие
серьезной неисправности. Аварийное
отключение с помощью реле контр-
оля давления воздуха отображается
на контроллере как ошибка.
Реле контроля давления воздуха
настроено изготовителем.
Реле давления воздуха
5783 338 GUS
