Проверка вида газа
1. Запросить вид газа и число Воббе
(Wo) на предприятии газоснабже-
ния.
■ При настройке на природный газ
Е эксплуатация водогрейных
котлов возможна на газе с чис-
лом Воббе 12,0 - 16,1 кВтч/м
3
(43,2 - 58,0 MДж/м
3
).
■ При настройке на природный
газ LL эксплуатация водогрей-
ных котлов возможна на газе с
числом Воббе 10,0 -
13,1 кВтч/м
3
(36,0 - 47,2 MДж/м
3
)
(кроме
a
и
c
).
2. В состоянии при поставке горелка
настроена для работы на природ-
ном газе E. При необходимости
следует перенастроить горелку
для работы на другом виде газа в
соответствии с указаниями пред-
приятия газоснабжения (см.
стр. 15).
3. Записать вид газа в протокол (на
стр. 84).
Перенастройка для работы на природном газе LL
(кроме a и c)
01. Закрыть запорный газовый кран.
02. Выключить установку выключате-
лем на контроллере.
03. Выключить главный выключатель
(вне помещения установки) или
обесточить прибор и принять
меры по предотвращению его
повторного включения.
04. Отсоединить соединительные
кабели от газовой регулирующей
арматуры.

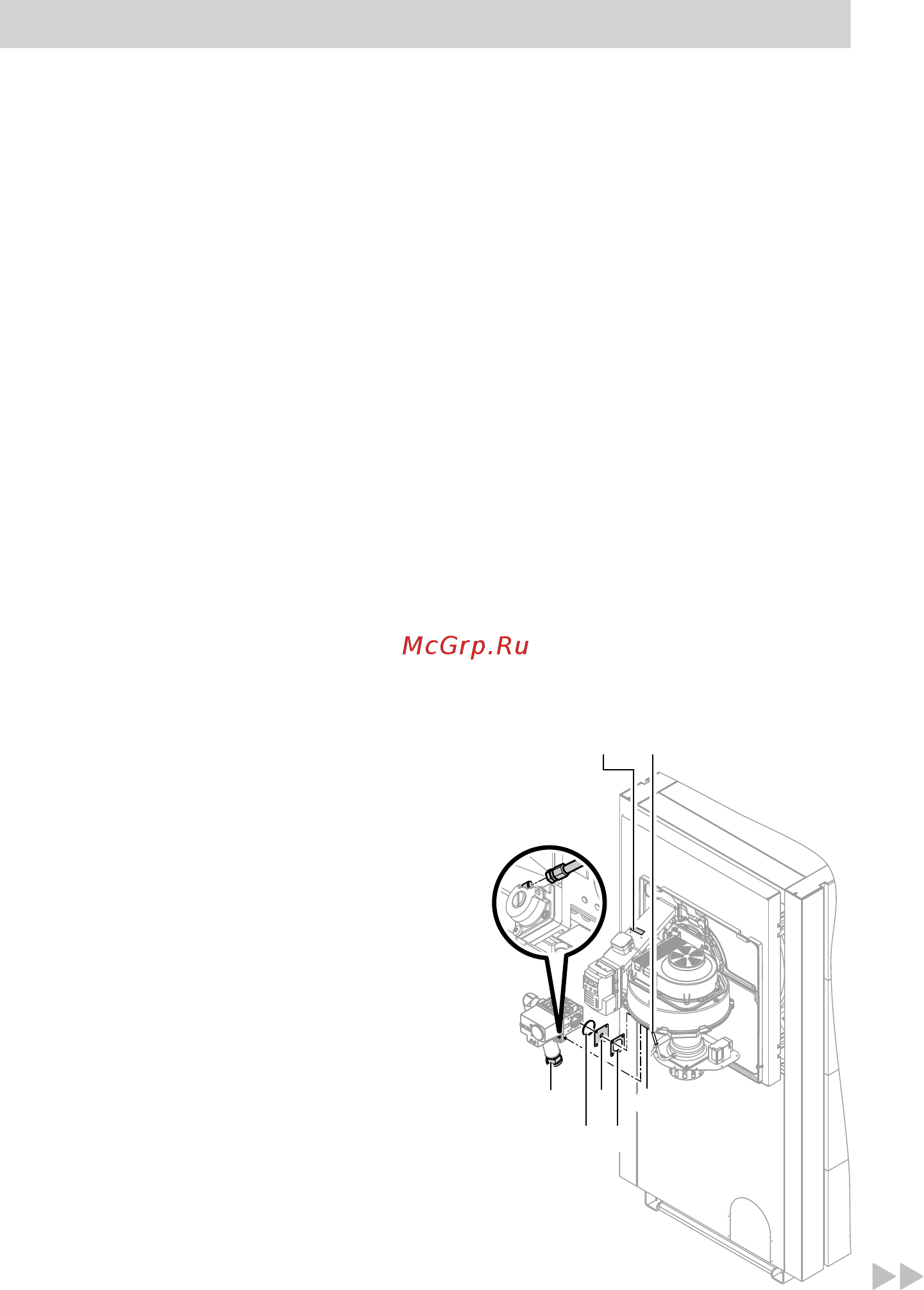

05. Развинтить резьбовое соединение
A
.
A
B
C
D
G
F
E
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5783 338 GUS
