Viessmann Vitocrossal 300 CT3U (напол./газ) 400-630 кВт [18/96] Дополнительные сведения об операция
![Viessmann Vitocrossal 300 CT3U (напол./газ) 400-630 кВт [18/96] Дополнительные сведения об операция](/views2/1474253/page18/bg12.png)
18
Динамическое
давление
(давление исте-
чения)
Меры
Ниже 15 мбар
(1,5 кПа)
Не меняя настройку, известить предприятие по газоснаб-
жению.
15 - 18 мбар
(1,5 - 1,8 кПа)
Внимание! С этой настройкой допускается лишь временная
эксплуатация водогрейного котла (аварийный режим).
Известить предприятие по газоснабжению.
18 - 50 мбар
(1,8 - 5 кПа)
Ввести водогрейный котел в эксплуатацию.
Свыше 50 мбар
(5 кПа)
На входе котельной установки подключить отдельный ре-
гулятор давления газа с нулевым затвором и настроить да-
вление на 20 мбар (2 кПа).
Известить предприятие по газоснабжению.

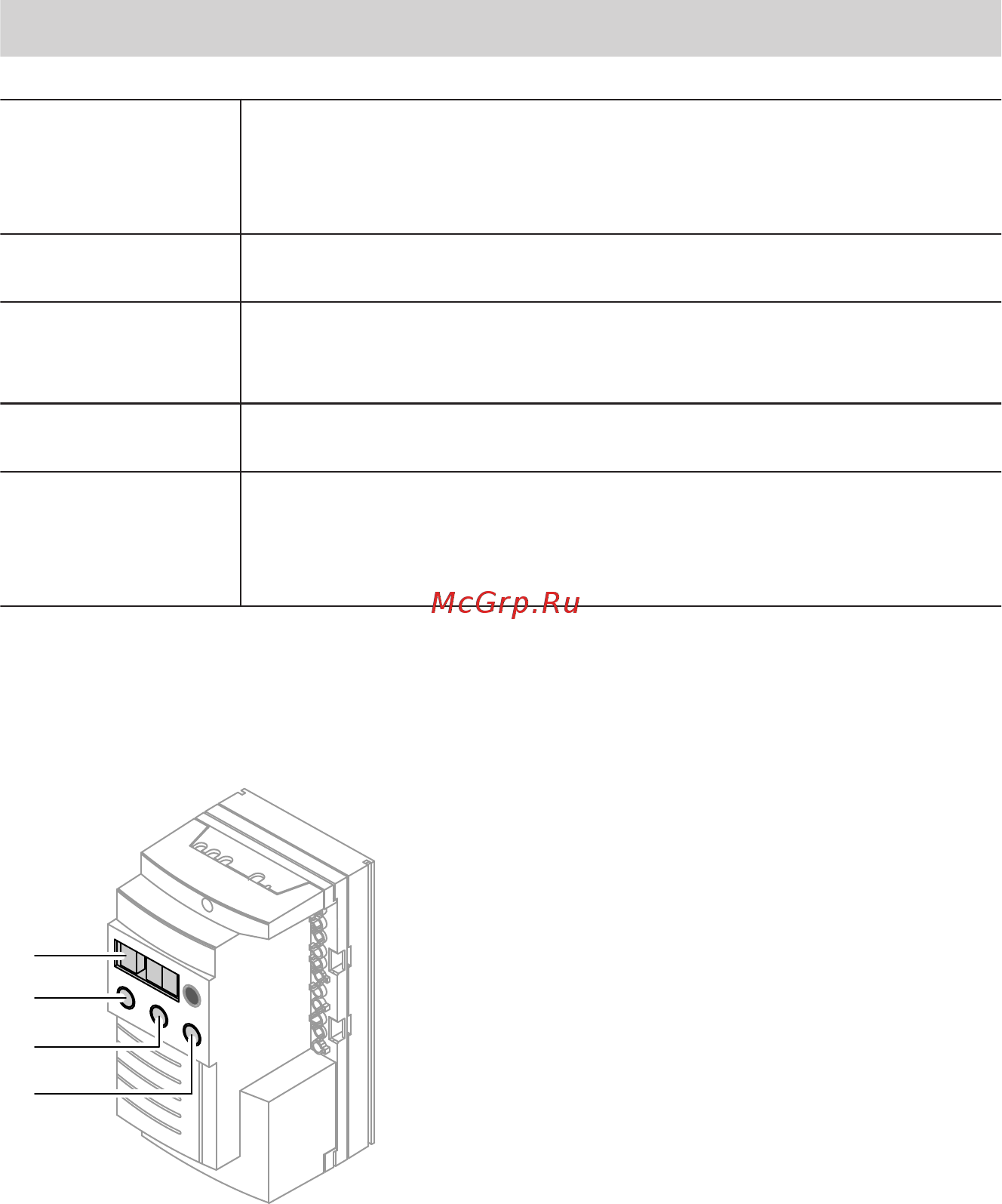

Измерение содержания CO
2
Подготовка к измерению
C
D
E
F
1. Открыть запорный газовый кран.
2. Ввести горелку в действие.
3. Одновременно нажать клавиши
"S"
E
и "-"
D
.
На дисплее
C
появляется сле-
дующая индикация:
■ под "Status": "d" (= отключение
режима регулирования)
■ под "Service": степень модуля-
ции в % ("00" = 100 % = макси-
мальная тепловая мощность,
"0" = 0 % = минимальная тепло-
вая мощность)
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5783 338 GUS
