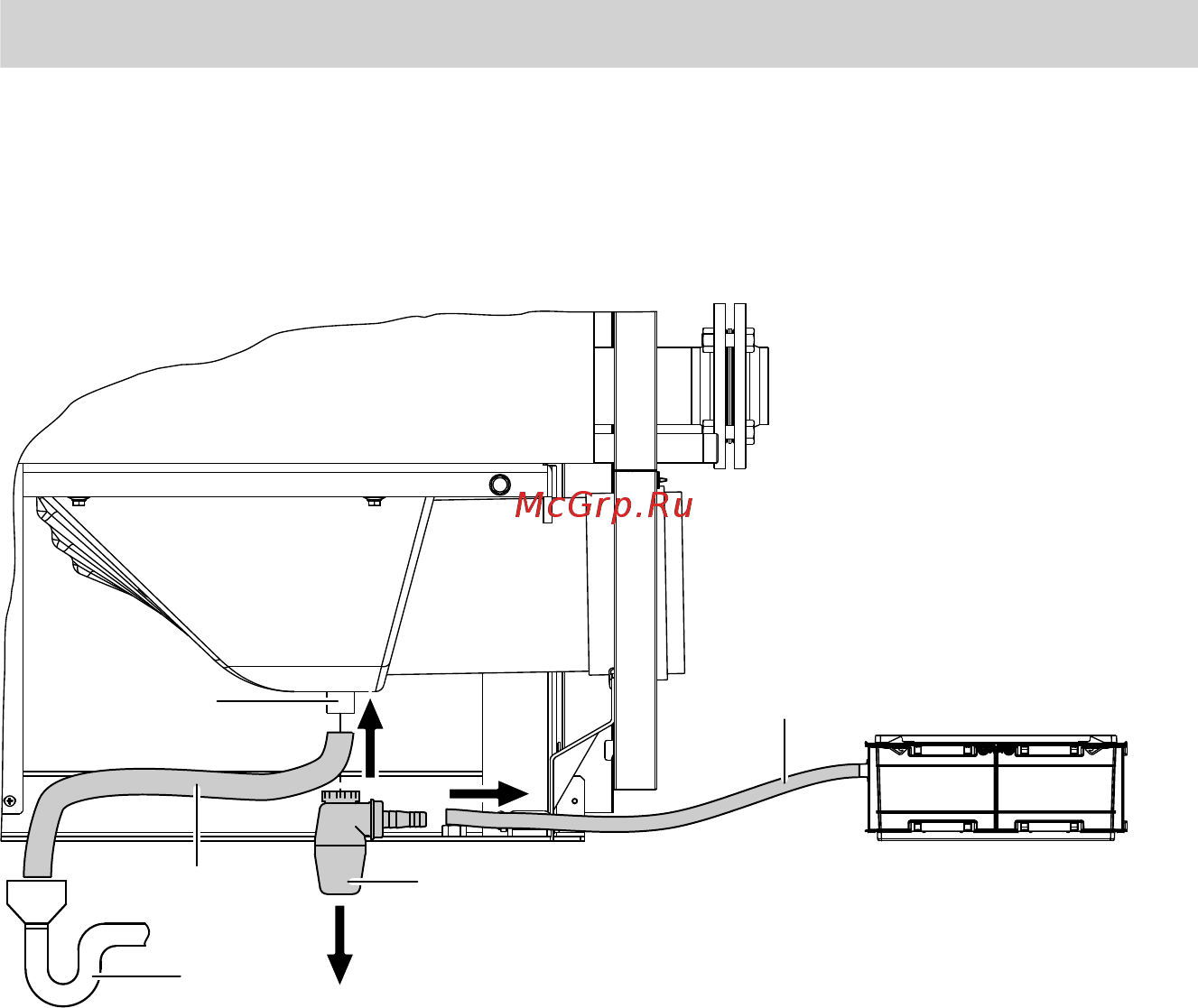

Отсоединение устройства нейтрализации конденсата от
водогрейного котла и подключение шланга для отвода кон-
денсата
A
BD
E
C
1.
Отсоединить шланг A устройства
нейтрализации конденсата от
сифона
B
.
2.
Отвинтить сифон B от конденса-
тоотводчика
C
.
3.
Подсоединить сливной шланг D к
конденсатоотводчику
C
и проло-
жить его к канализационной линии
E
.
4. Очистить камеру сгорания и теп-
лообменные поверхности.
5.
Удалить сливной шланг D и очи-
стить конденсатоотводчик
C
пластмассовой щеткой изнутри.
6.
Подключить сифон B и шланг
A
.
7.
Наполнить сифон B водой (см.
стр. 12).
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Дополнительные сведения об операциях
(продолжение)
5783 338 GUS
