файл скачан с сайта deltronics.ru
Глава 8 Опциональные платы| MS300
8-4

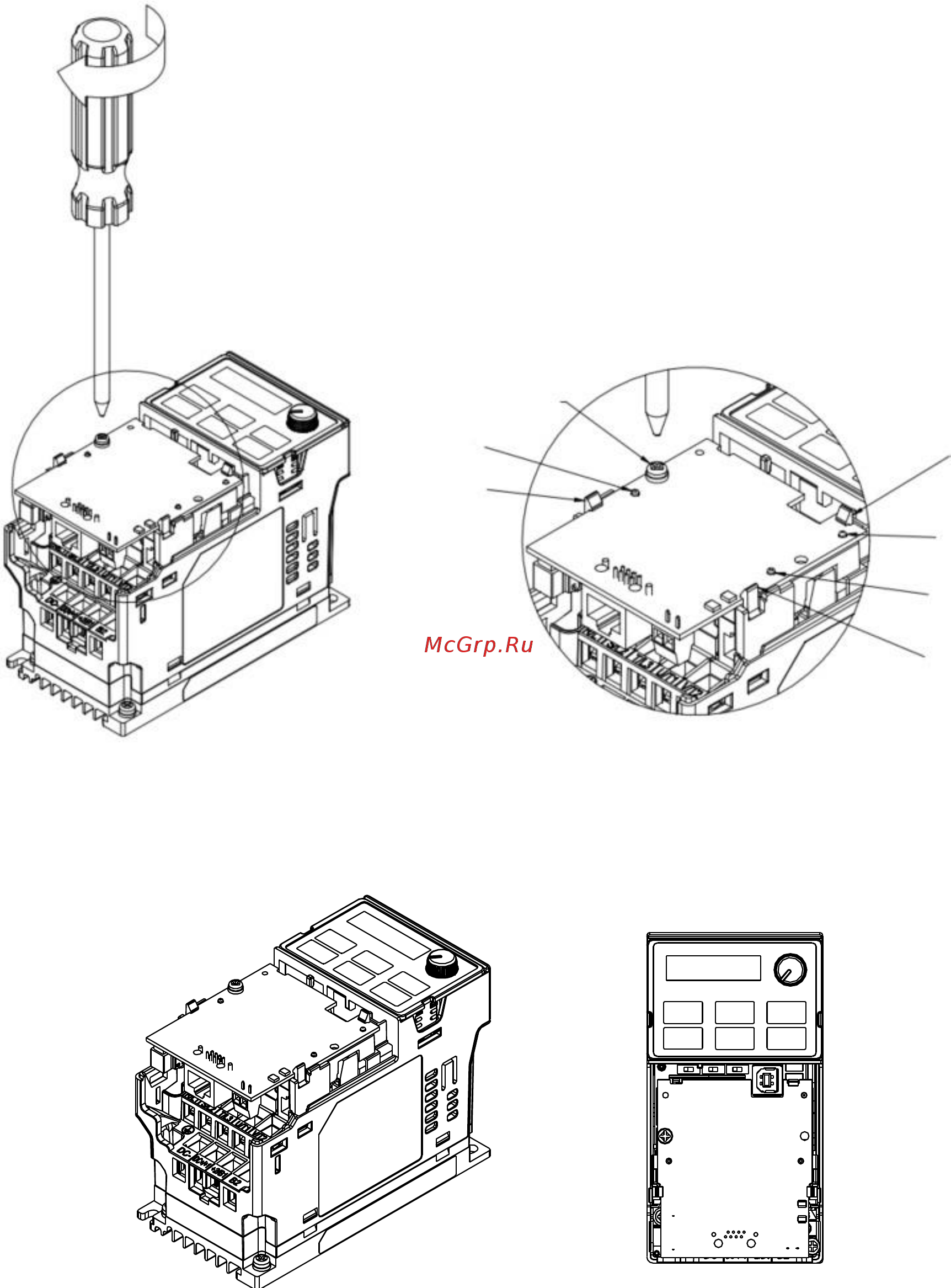

7. Закрепите опциональную плату винтом, как показано на рисунке ниже.
Момент:
4~6 кг-см
[3.5~5.2 фунт-дюйм]
[0.39~0.59 Нм]
Штифт Клипса
Клипса
Штифт
Штифт
Клипса
Рис. 8-5
8. Установка завершена (см. рисунок ниже). Установите переднюю крышку.
Рис. 8-6
MODEL-NAME: MS OPTION CARD
將PCB反面,三個圓孔對準定位柱後,
下壓,讓三個卡勾卡住PCB
將PCB固定配件兩個卡勾對準卡槽,
下壓,讓兩個卡勾卡住卡槽
確認PCB上三個卡勾確實卡住PCB後,
將SCREW鎖上
安裝說明
PCB固定配件
卡槽
卡勾
卡勾
卡槽
組裝完成圖
將PCB上三個圓孔對準定位柱後,
下壓,讓三個卡勾卡住PCB
卡勾
卡勾
卡勾
定位柱
定位柱
定位柱
確認PCB上三個卡勾確實卡住PCB後,
將SCREW鎖上,進行配線,
配線完成後,方向步驟拆卸PCB
卡勾
卡勾
卡勾
定位柱
定位柱
SCREW:
TORQUE:4~6 kg-cm
[3.47~5.21 lb-in.]
定位柱
卡勾
卡勾
卡勾
定位柱
定位柱
定位柱
卡勾
卡勾
卡勾
定位柱
定位柱
定位柱
SCREW:
TORQUE:4~6 kg-cm
[3.47~5.21 lb-in.]
