файл скачан с сайта deltronics.ru
Глава 7 Опциональные компоненты| MS300
7-25
Рекомендуемые максимальные сечения кабелей при использовании кольцевых фильтров
Модель фильтра
Максимальный диа-
метр кабеля или ши-
рина наконечника
Максимальное сечение ка-
беля (AWG) (три провода)
Максимальное сечение кабе-
ля (AWG) (четыре провода)
75°С
90°С
75°С
90°С
RF008X00A
13 мм
3 AWG
1 AWG
3 AWG
1 AWG
T600006L2040W453
11 мм
9 AWG
4 AWG
6 AWG
6 AWG
T600006L2050W565
16 мм
1 AWG
2/0 AWG
1 AWG
1/0 AWG

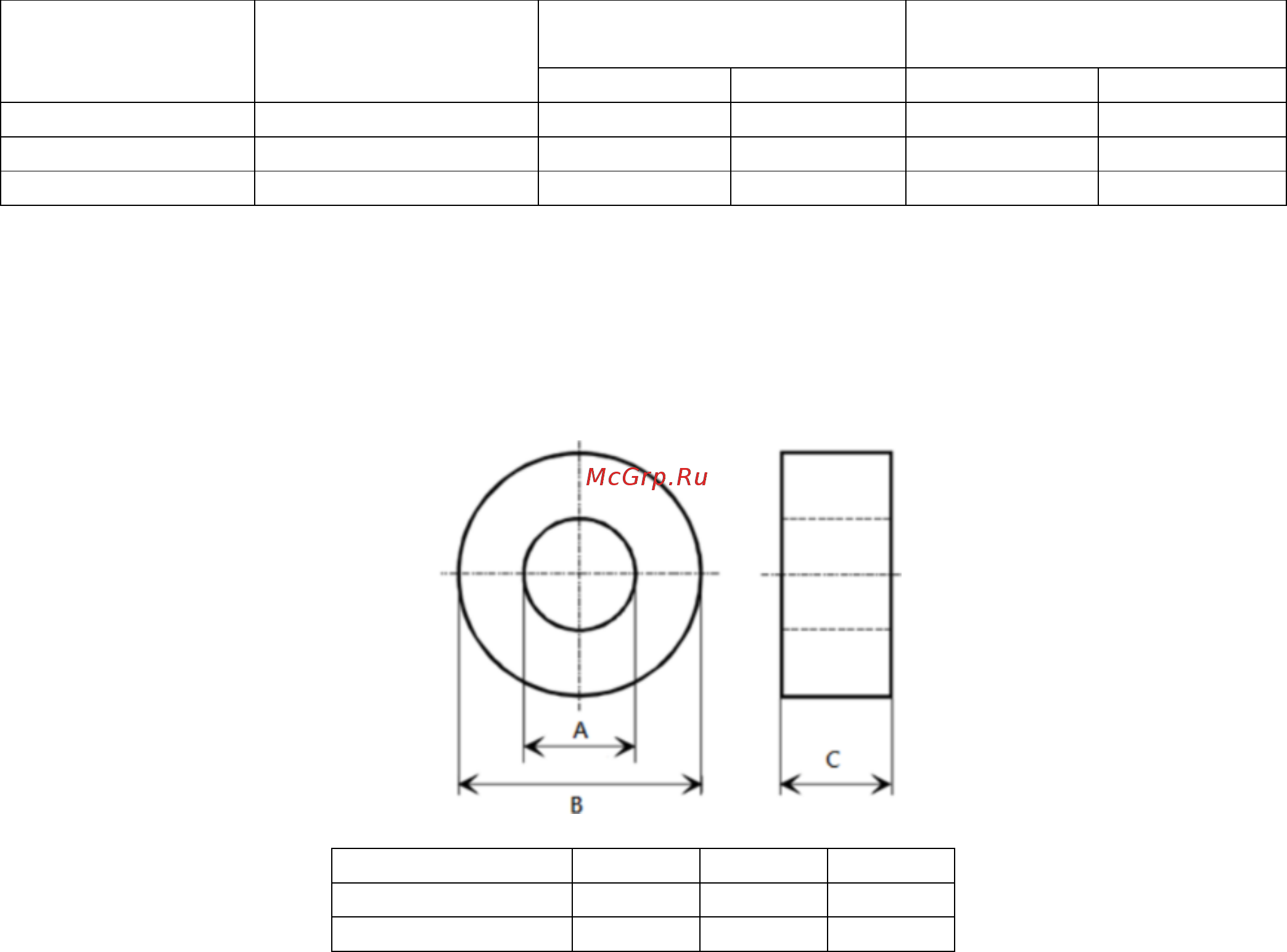

Кольцевой фильтр для сигнального кабеля
Для устранения взаимного влияния сигнальных кабелей и других электроприборов установите кольце-
вые фильтры на сигнальные кабели. Устанавливайте фильтр на тот кабель, который является источником
помех. Модели и размеры приведены в таблице ниже.
Модель
A
B
C
T60004L2016W620
10.7
17.8
8.0
T60004L2025W622
17.5
27.3
12.3
Единицы: мм
