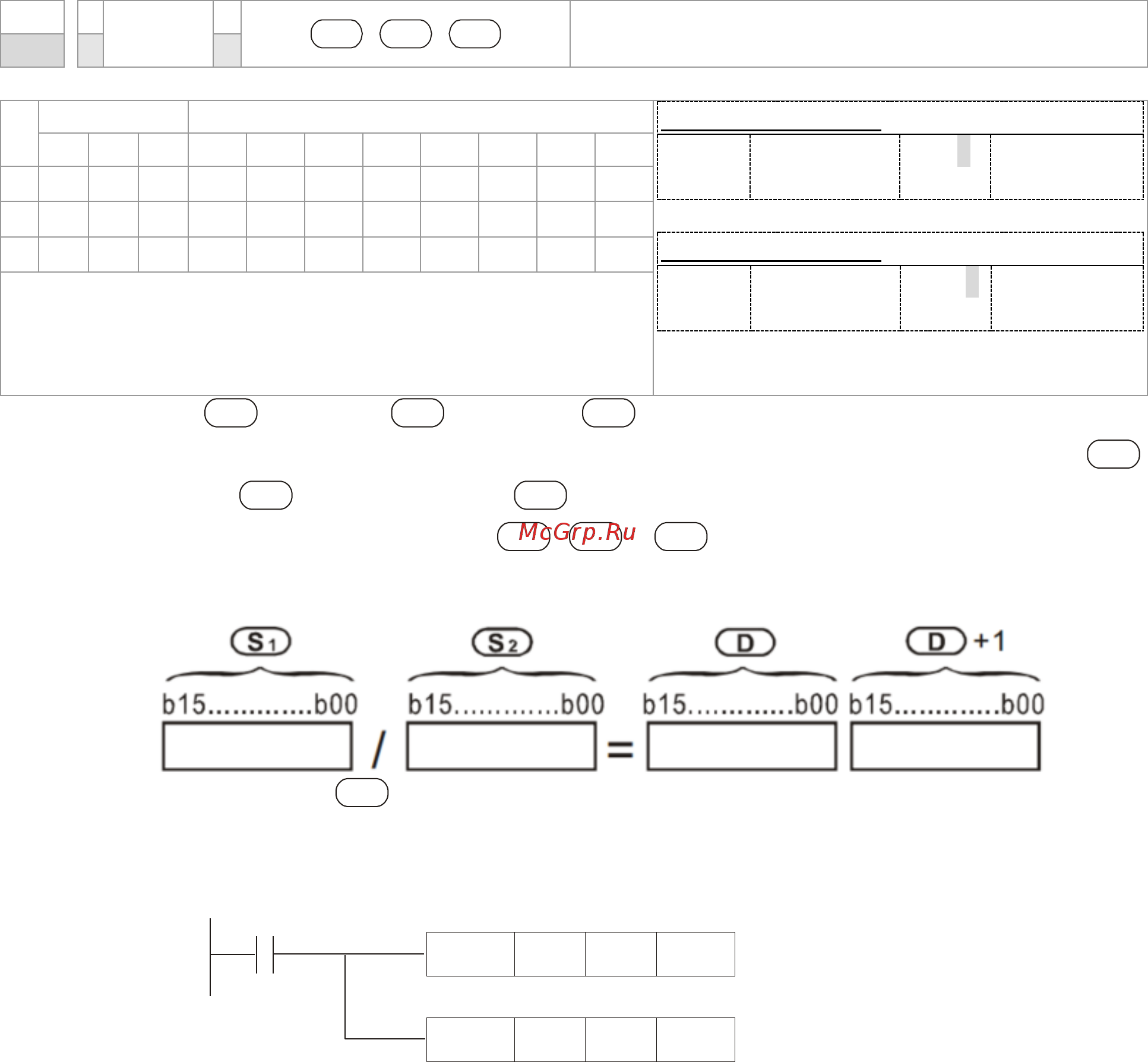

Глава 16 Применение функции ПЛК| MS300
16-57
API
DIV
S1 S2 D
Двоичное деление
23
D
P
Биты
Слова
16-битная команда (7 шагов)
DIV
Действие по
уровню
DIVP
Действие по
импульсу
32-битная команда (13 шагов)
DDIV
Действие по
уровню
DDIVP
Действие по
импульсу
Флаги: нет
X
Y
M
K
H
KnX
KnY
KnM
T
C
D
S1
＊
＊
＊
＊
＊
＊
＊
＊
S2
＊
＊
＊
＊
＊
＊
＊
＊
D
＊
＊
＊
＊
＊
Примечания по использованию операндов:
В 16-битных командах операнд D занимает 2 последова-
тельных операнда.
Описание:
S1
: Делимое.
S2
: Делитель.
D
: Частное и остаток.
Используется два источника данных: Частное и остаток от двоичного деления
S1
на
S2
будут записаны в
D
. При выполнении 16-битных команд необходимо
учитывать знаковые биты
S1
,
S2
и
D
.
16-битное двоичное деление:
Частное Остаток
Если операнды
D
- битовые, то K1-K4 обозначает 16 бит, которые занимают два по-
следовательных операнда для частного и остатка.
Пример:
При X0=Вкл, частное от деления D0 на D10 будет записано в D20, а остаток – в D21.
Старший бит обозначает знак результата.
X0
D0 D10
D20
DIV
D0 D10
K4Y0
DIV
