Глава 10 Пульт управления| MS300

10-1

Глава 10 Пульт управления

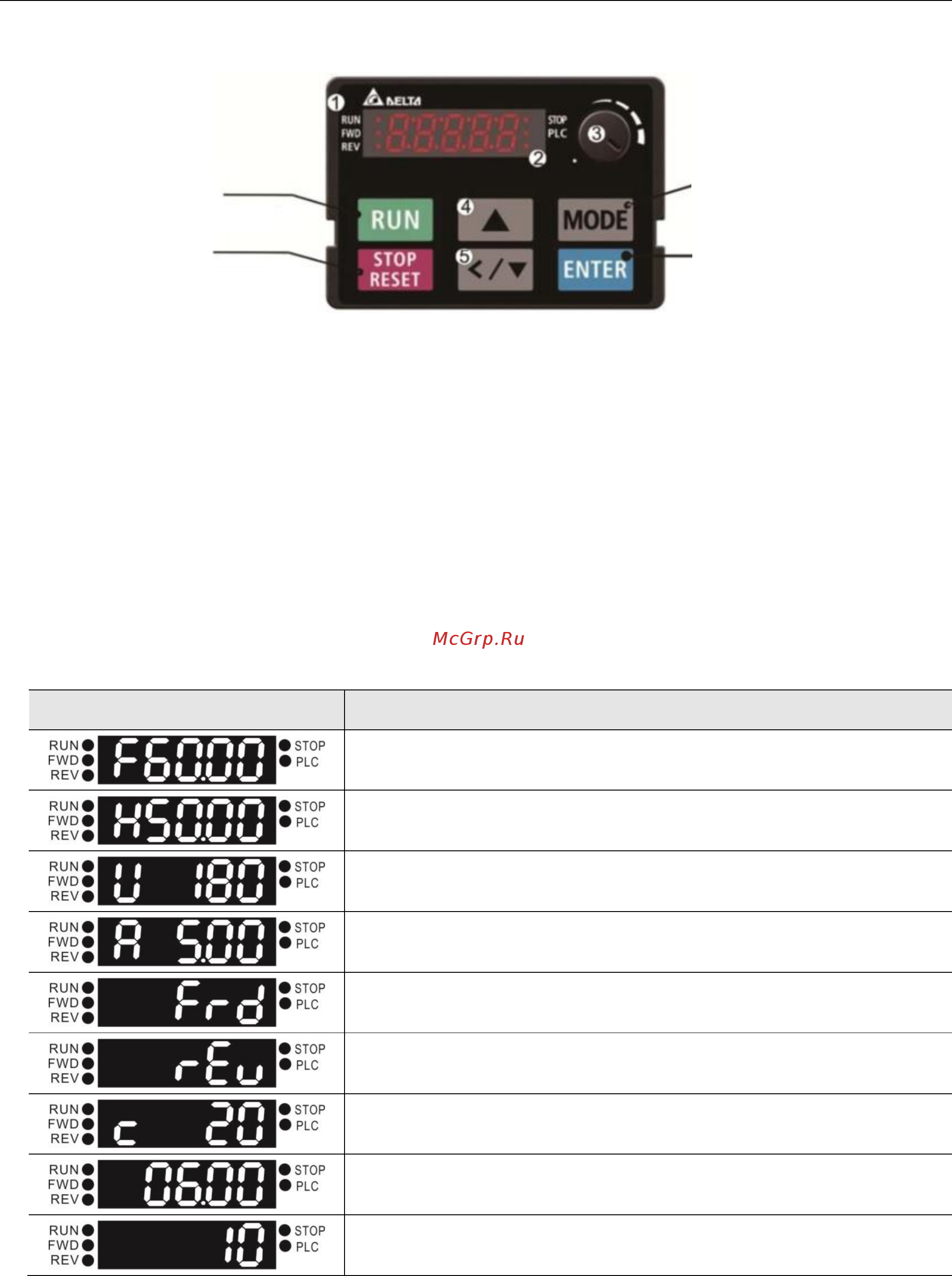

Вид пульта управления KPMS-LE01

Кнопка ПУСК

Запускает привод в работу

Кнопка СТОП/СБРОС

Останавливает привод и

сбрасывает сигналы ошибок

(1) Светодиоды состояния

Индикация режимов Работа, Останов, Вперед, Назад, Контроллер

(2) Дисплей

Отображение частоты, тока, напряжения, скорости, пользовательских переменных, сиг-

налов аварии и т.д.

(3) Регулятор задания частоты (потенциометр)

Этот регулятор может быть выбран в качестве главного источника задания частоты

(4) Кнопка Больше (UP)

Используется для изменения значений и параметров

(5) Кнопка Влево / Меньше

Используется для изменения значений и параметров (сдвиг влево после долгого нажа-

тии на кнопку MODE)

Функции пульта управления

Индикация

Описание

Отображение задания частоты

Отображение текущей частоты

Отображение переменной, выбранной пользователем

Пример для 00-04 = 30 (Пользовательская переменная)

Отображение выходного тока

Команда Вперед

Команда Назад

Значение счетчика

Отображение номера параметра

Отображение значения параметра

Последовательный вы-

вод на дисплей различ-

ных переменных

Переход к редактирова-

нию параметров, под-

тверждение изменений
