Глава 16 Применение функции ПЛК| MS300
16-16

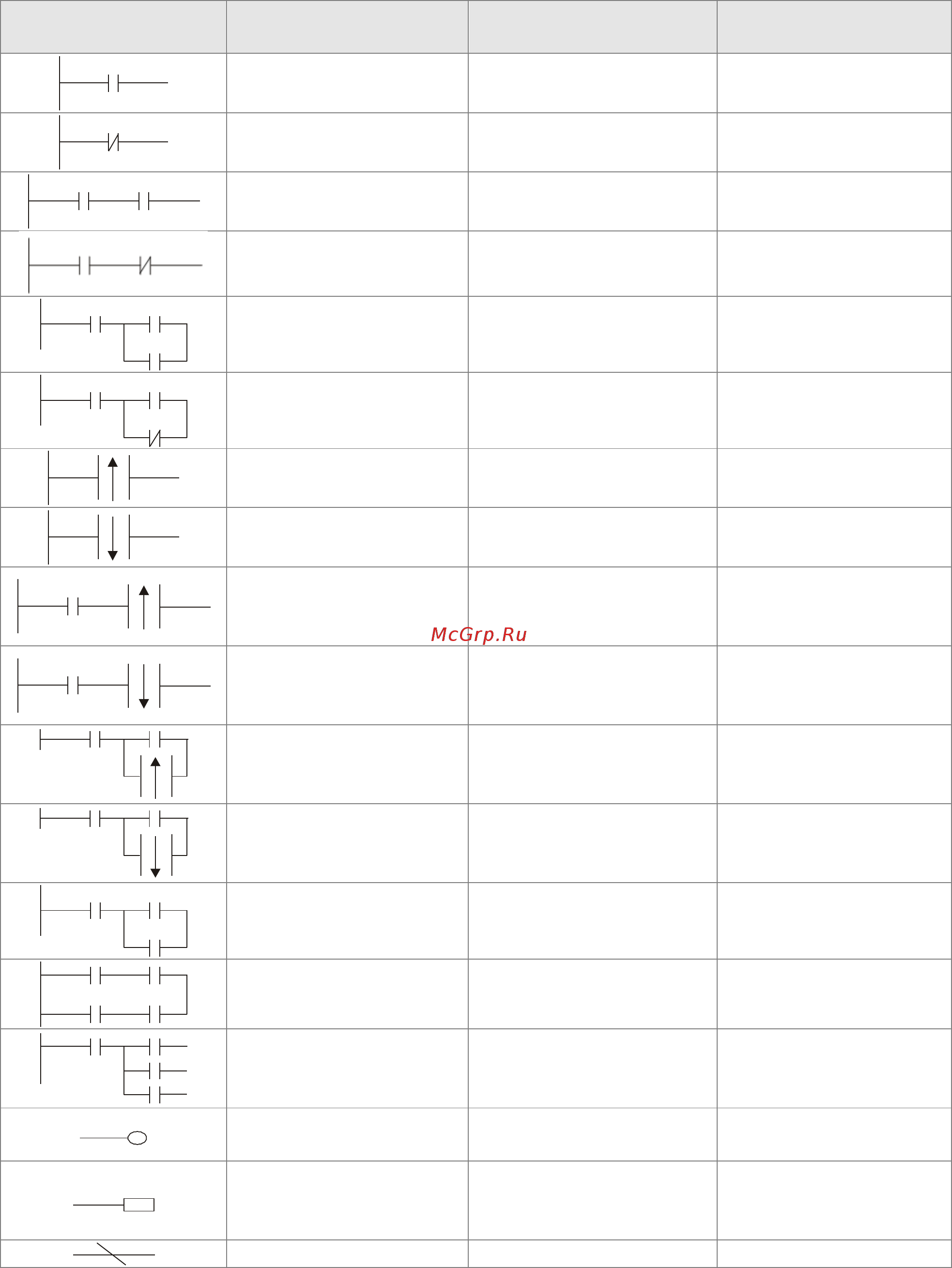

Изображения лестничных диаграмм и их значения
Структура лестничной
диаграммы
Описание команды
Команда
Используемые устрой-
ства
НО контакт, контакт a
LD
X, Y, M, T, C
НЗ контакт, контакт b
LDI
X, Y, M, T, C
Последовательный НО
контакт
AND
X, Y, M, T, C
Последовательный НЗ
контакт
ANI
X, Y, M, T, C
Параллельный НО кон-
такт
OR
X, Y, M, T, C
Параллельный НЗ кон-
такт
ORI
X, Y, M, T, C
Контакт с включением по
переднему фронту
LDP
X, Y, M, T, C
Контакт с включением по
заднему фронту
LDF
X, Y, M, T, C
Последовательный кон-
такт с включением по
переднему фронту
ANDP
X, Y, M, T, C
Последовательный кон-
такт с включением по
заднему фронту
ANDF
X, Y, M, T, C
Параллельный контакт с
включением по перед-
нему фронту
ORP
X, Y, M, T, C
Параллельный контакт с
включением по заднему
фронту
ORF
X, Y, M, T, C
Последовательный блок
ANB
Не используется
Параллельный блок
ORB
Не используется
Несколько выходов
MPS
MRD
MPP
Не используется
Обмотка, подающая вы-
ходную команду
OUT
Y, M
Некоторые базовые ко-
манды и команды при-
менения
Некоторые базовые ко-
манды и команды приме-
нения
Инверсная логика
INV
Не используется
