Глава 5 Силовые клеммы| MS300

5-4

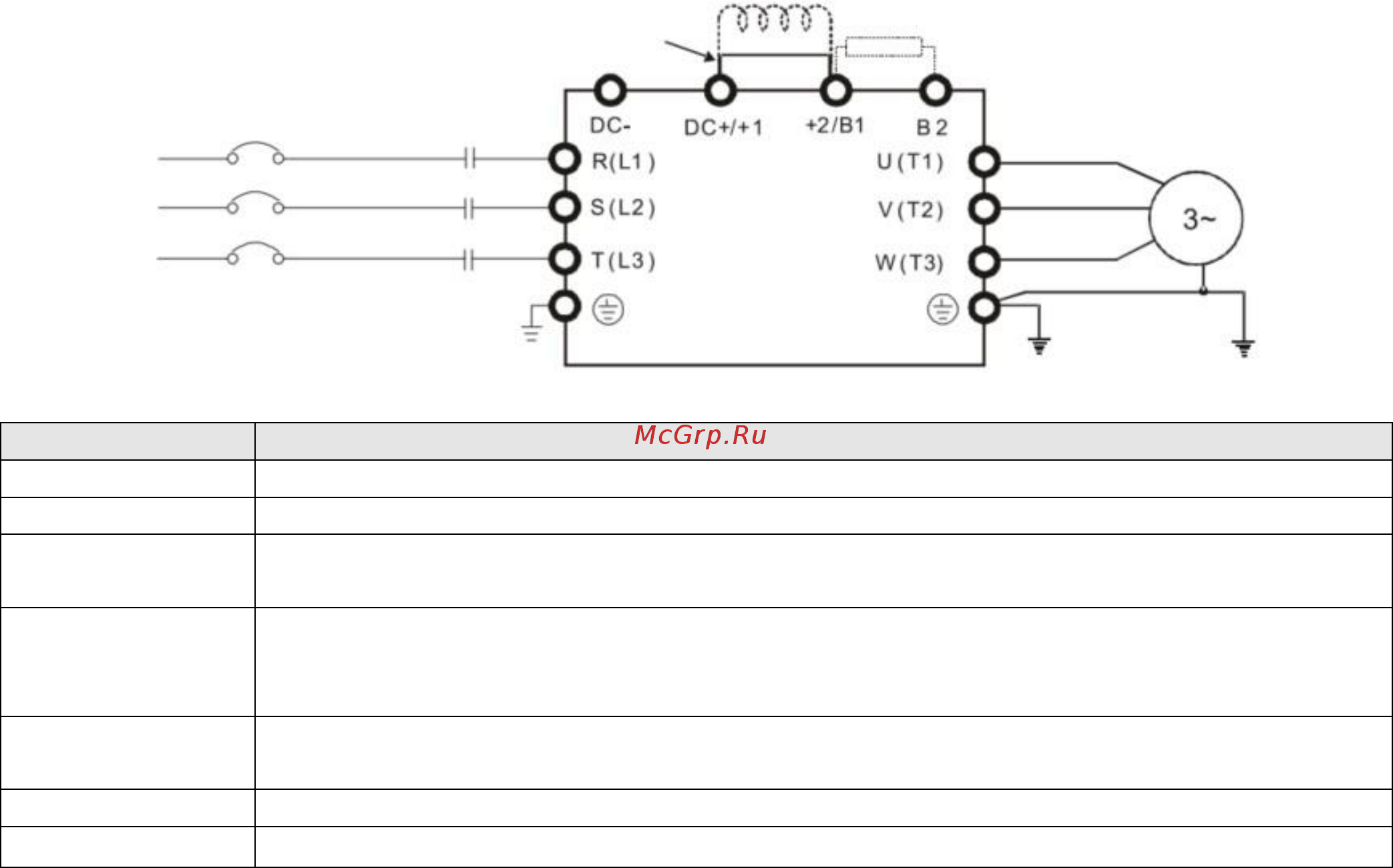

5-1 Схема силовых цепей

Возможно однофазное и трехфазное питание

Дроссель постоянного тока (опция)

Тормозной резистор (опция)

Перемычка

Автомат или предохранитель

Двигатель

Клеммы

Описание

R/L1, S/L2

Клеммы подключения однофазного питания

R/L1, S/L2, T/L3

Клеммы подключения трехфазного питания

U/T1, V/T2, W/T3

Клеммы подключения трехфазного двигателя (асинхронного или синхронного с посто-

янными магнитами)

+1, +2

Клеммы подключения дросселя постоянного тока, служащего для улучшения коэффи-

циента мощности и снижения гармонических искажений. При подключении дросселя

перемычку между этими клеммами нужно удалить.

DC+, DC

Подключение тормозного модуля (серии VFDB)

Подключение общей шины постоянного тока

B1, B2

Подключение тормозного резистора (опция)

⏚

Подключение заземления; руководствуйтесь действующими нормами
