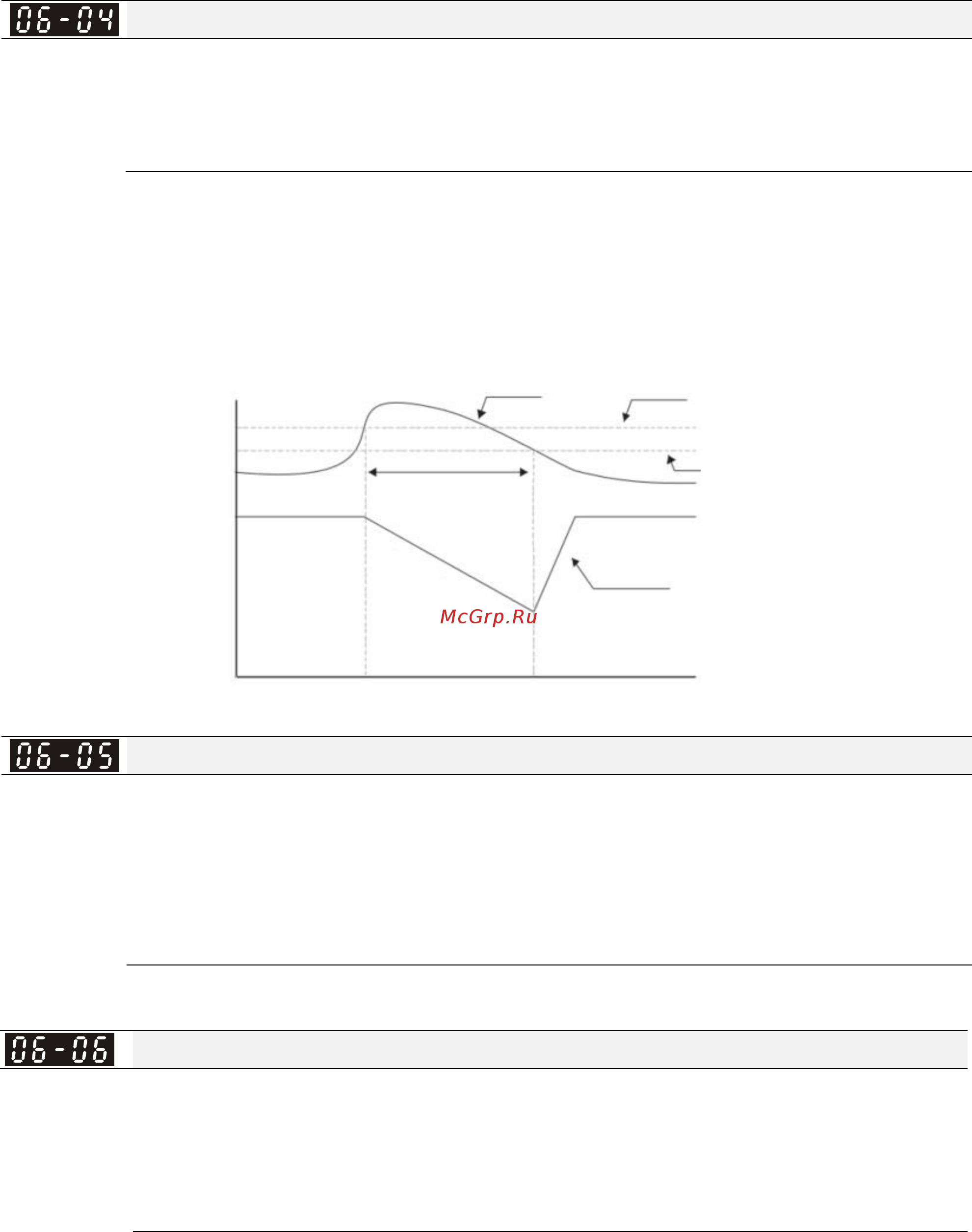

Глава 12 Описание параметров| MS300
12-65
Защита от перегрузки по току при работе
Заводская установка:
Значения
Нормальная нагрузка: 0~150% (100% соответствует
номинальному току преобразователя)
120
Тяжелая нагрузка: 0~200% (100 % соответствует номи-
нальному току преобразователя)
180
Параметр работает в режимах VF, VFPG и SVC.
Если двигатель перегружен при работе на постоянной скорости, выходная частота автоматически
снижается.
Если выходной ток при работе превысит значение параметра 06-04, то преобразователь начнет
снижать выходную частоту в соответствии со значением 06-05 для предупреждения остановки дви-
гателя. Если ток станет меньше 06-04, привод вновь начнет разгоняться (в соответствии со значени-
ем 06-05) до заданной частоты.
Ток Значение 06-04
06-04 х 95%
Защита от перегрузки по току
при постоянной скорости,
частота понижается
Снижение частоты
в соответствии с 06-05 Выходная
частота
Время
Защита от перегрузки по току при работе
Время разгона / замедления при защите от перегрузки по току при работе
Заводская установка: 0
Значения
0: по действующему времени разгона / замедления
1: По 1-му времени разгона / замедления
2: По 2-му времени разгона / замедления
3: По 3-му времени разгона / замедления
4: По 4-му времени разгона / замедления
5: По автоматическому разгону / замедлению
Используется для выбора времени разгона / замедления при защите от перегрузки по току при ра-
боте на постоянной скорости.
Действия при перегрузке по моменту (двигатель 1)
Заводская установка: 0
Значения
0: Нет действий
1: Продолжение работы при перегрузке по моменту на постоянной скорости
2: Останов при перегрузке по моменту на постоянной скорости
3: Продолжение работы при перегрузке по моменту
4: Останов при перегрузке по моменту
