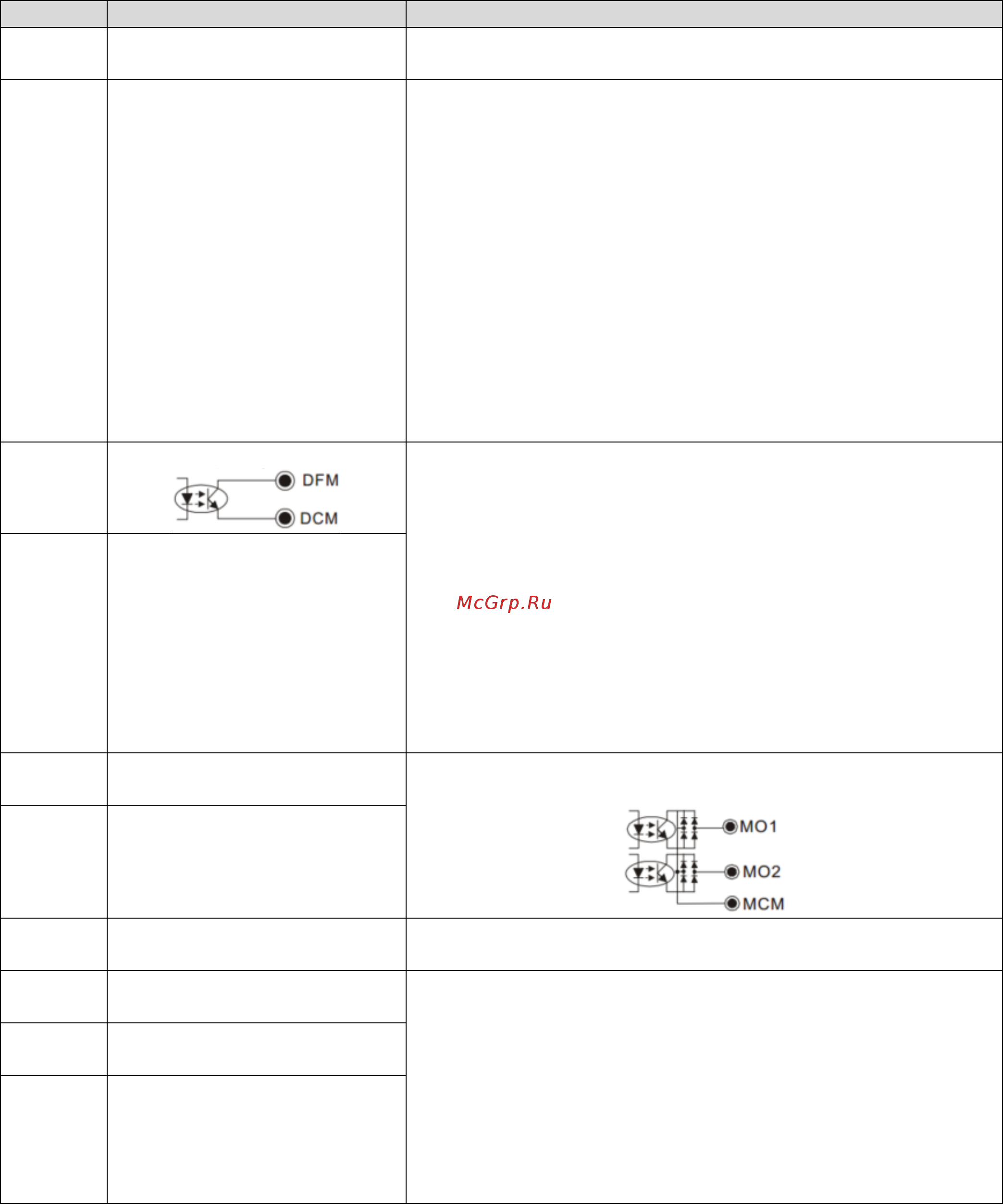

Глава 6 Клеммы управления| MS300
6-3
Клеммы
Назначение
Заводская настройка (режим NPN)
+24V
Общий провод для клемм
управления в режиме Source
+24В ±10% 100 мА
MI1 ~
MI7
Многофункциональные входы
1~7
Назначение входов определяется параметрами 02-01 ~ 02-07.
Режим Source
ВКЛ: ток 3.3 мА при напряжении ≥ +11В
ВЫКЛ: напряжение ≤ +5В
Режим Sink
ВКЛ: ток 3.3 мА при напряжении ≤ +13В
ВЫКЛ: напряжение ≥ +19В
При 02-00=0 назначение входов MI1 и MI2 программирует-
ся
При 02-00≠0 назначение входов MI1 и MI2 определяется
параметров 02-00.
При 02-07=0 вход M7 является импульсным входом с мак-
симальной частотой 33 кГц (см. параметры 10-00, 10-02, 10-
16)
DFM
Цифровой индикатор частоты
DFM – импульсный выход; скважность: 50%
Мин. сопротивление нагрузки R
L
: 1кОм/100пФ
Макс. ток: 30мА
Макс. емкостная нагрузка: 100пФ
Макс. напряжение: +30В ±1% (при +30В/30мА/R
L
=100пФ)
Макс. выходная частота: 33кГц
Внутренний токоограничивающий резистор R: ≥ 1кОм
Выходное сопротивление нагрузки R
L
Емкостная нагрузка ≤ 100пФ
Резистивная нагрузка ≥ 1кОм – сопротивление определяет ве-
личину выходного напряжения
Напряжение DFM-DCM = внешнее напряжение * (R
L
/(R
L
+R))
DCM
Общий провод для цифрового
индикатора частоты
MO1
Многофункциональный выход
1 (оптопара)
Программируемые выходы с открытым коллектором, см. па-
раметры 02-16 и 02-17.
MO2
Многофункциональный выход
2 (оптопара)
MCM
Общий провод для мно-
гофункциональных выходов
Макс. +48В 50мА
RA
Многофункциональный ре-
лейный выход (НО)
Программируемый релейный выход, см. параметр 02-13
Резистивная нагрузка
3A (НО) / 3A (НЗ) ~250В
5A (НО) / 3A (НЗ) =30В
Индуктивная нагрузка (COS 0.4)
1.2A (НО)/ 1.2A (НЗ) ~250В
2.0A (НО)/ 1.2A (НЗ) =30В
Различные сигналы состояния, например: работа, частота до-
стигнута, перегрузка и т.п.
RB
Многофункциональный ре-
лейный выход (НЗ)
RC
Многофункциональный ре-
лейный выход (общий)
