Глава 7 Опциональные компоненты| MS300
7-43
7-10 Блок вентиляторов
Типоразмер
Модель вентилятора
Блок вентилятора
A
MKM-FKMA
B
MKM-FKMB
C
MKM-FKMC
D
MKM-FKMD
E
MKM-FKME
F
MKM-FKMF

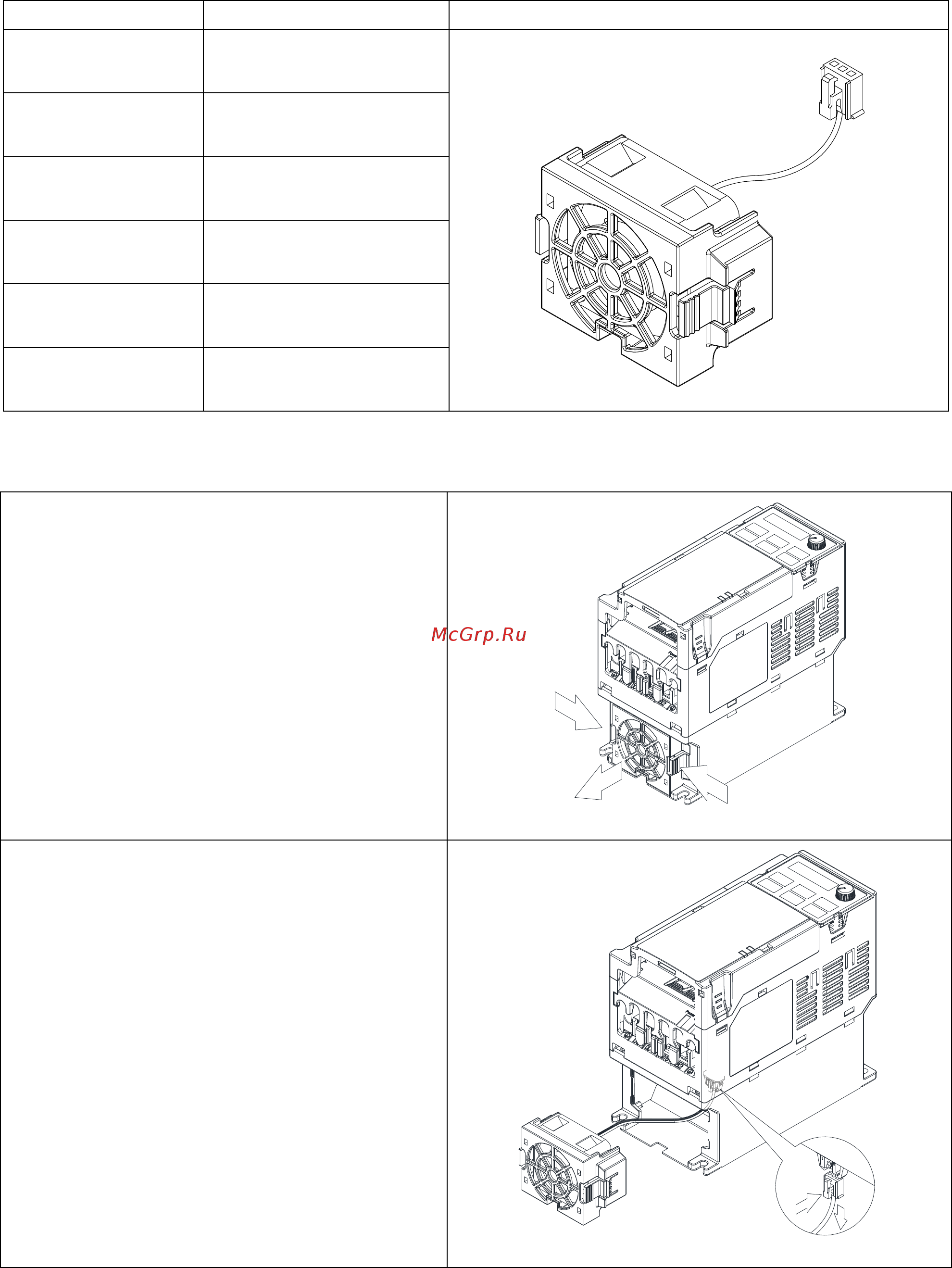

Снятие вентилятора
1. Как показано на рисунке справа, нажмите
на защелки с двух сторон вентилятора и
снимите его
2. Отсоедините кабель питания.
FAN KIT MODEL NAME:
FRAME A: MKM-FKMA
FRAME B: MKM-FKMB
FRAME C: MKM-FKMC
FRAME D: MKM-FKMD
FRAME E/F: MKM-FKMF
MS
MH
FAN KIT MODEL NAME:
FRAME A/B: MKM-FKMB
FRAME C: MKM-FKMC
FRAME D: MKM-FKMD
FRAME E/F: MKM-FKMF
MS
MH
FAN KIT MODEL NAME:
FRAME A/B: MKM-FKMB
FRAME C: MKM-FKMC
FRAME D: MKM-FKMD
FRAME E/F: MKM-FKMF
MS
MH
