Глава 16 Применение функции ПЛК| MS300

16-21

Пример 5: Взаимная блокировка

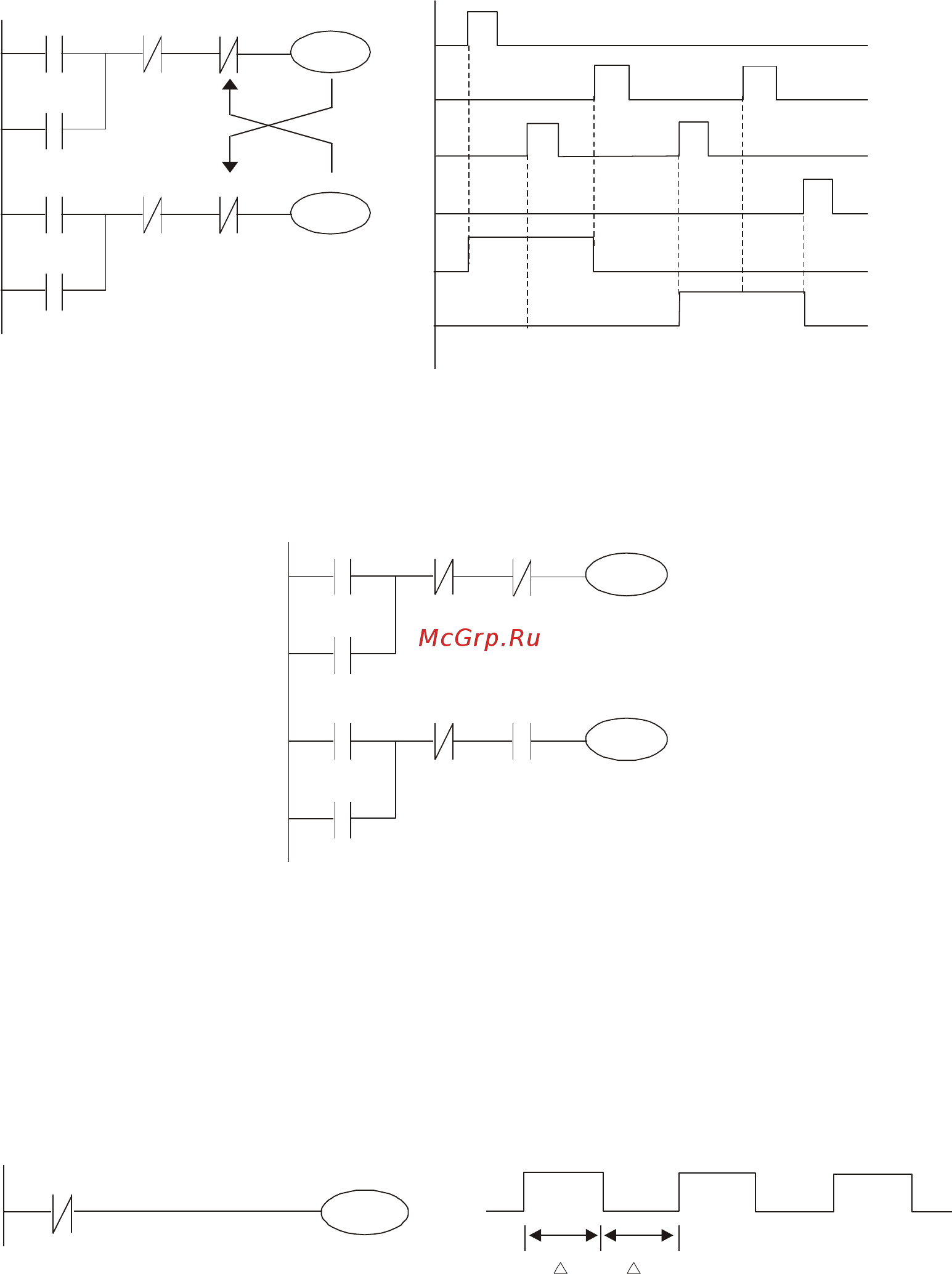

На рисунке ниже показана цепь со взаимной блокировкой. В зависимости от того, какой из

контактов X1 и X2 будет замкнут первым, соответствующий выход Y1 или Y2 будет включен,

и пока один их выходов включен, второй не включится. Это означает, что Y1 и Y2 не могут

быть включены одновременно (эффект взаимной блокировки). Даже если X1 и X2 будут

замкнуты одновременно, из-за последовательного считывания программы одновремен-

ное включение Y1 и Y2 не произойдет. Приоритет будет отдан Y1.

Пример 6: Последовательное управление

В схеме ниже Y2 сможет включиться только после включения Y1, поскольку в схеме его пи-

тания есть НО контакт Y1 (логика AND), при этом включение Y2 выключает Y1. Такая схема

обеспечивает последовательность включения выходов Y1 и Y2.

Пример 7: Колебательные схемы

Переключение с периодом ΔT+ΔT

На рисунке ниже показана очень простая лестничная диаграмма. При первом проходе НЗ

контакт Y1 замкнут, поскольку Y1 не имеет питания, поэтому значение выхода Y1 изме-

нится на 1. При следующем прохождении контакт Y1 разомкнут, и Y1 вновь потеряет пи-

тание. Соответственно при циклическом выполнении программы выход Y1 будет пере-

ключаться с периодом ΔT(ВКЛ)+ΔT(ВЫКЛ), где ΔT – время выполнения программы.

T T
