файл скачан с сайта deltronics.ru
Глава 7 Опциональные компоненты| MS300
7-35

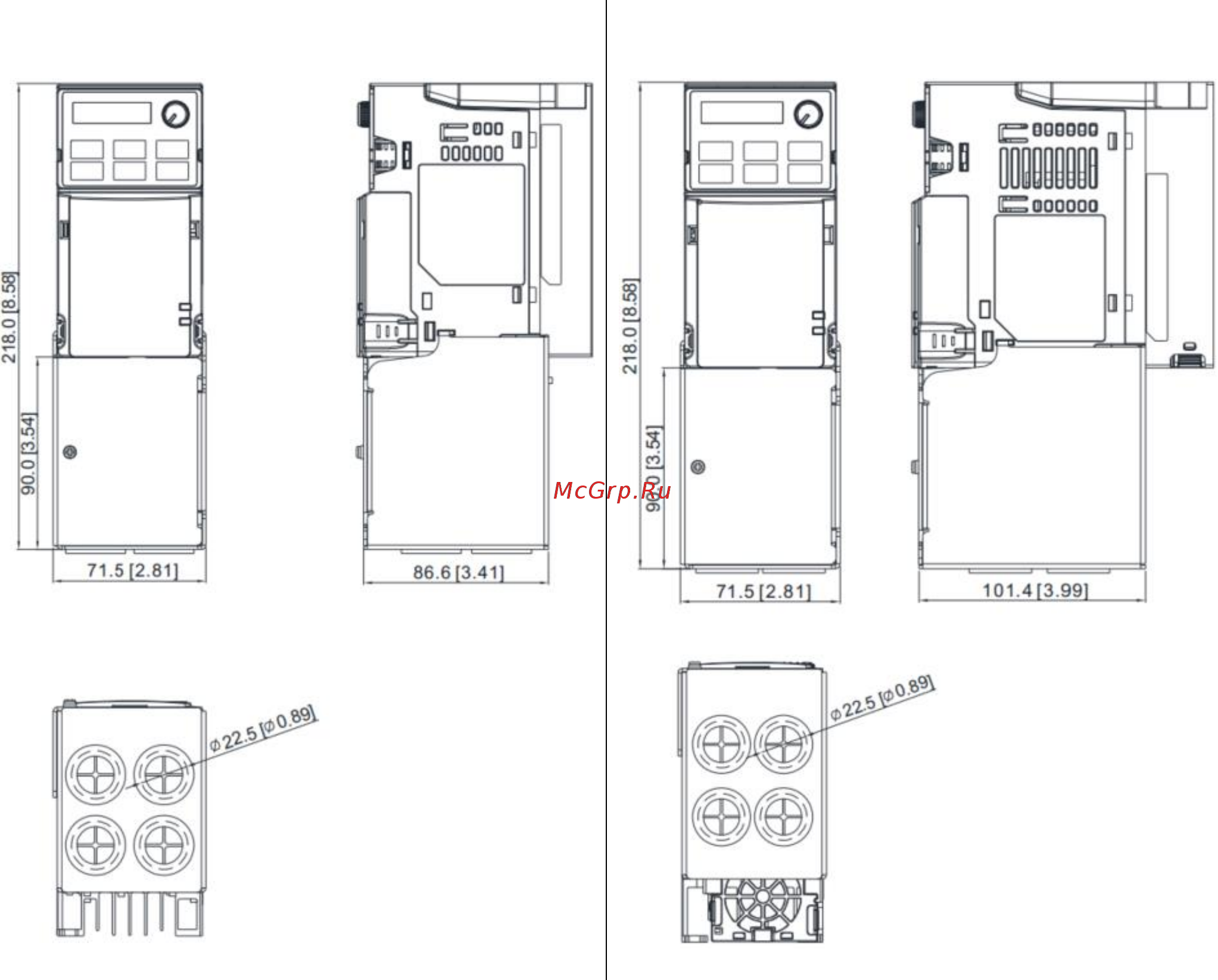

7-9 Коробка подключений
Использование коробки подключений обеспечивает защиту по стандарту NEMA 1 / UL Type 1
Типоразмер А (А1~А2)
Модель коробки подключений: MKM-CBA0
Единицы: мм [дюймы]
Типоразмер А (А3~А5)
Модель коробки подключений: MKM-CBA
Единицы: мм [дюймы]
