Глава 16 Применение функции ПЛК| MS300

16-26

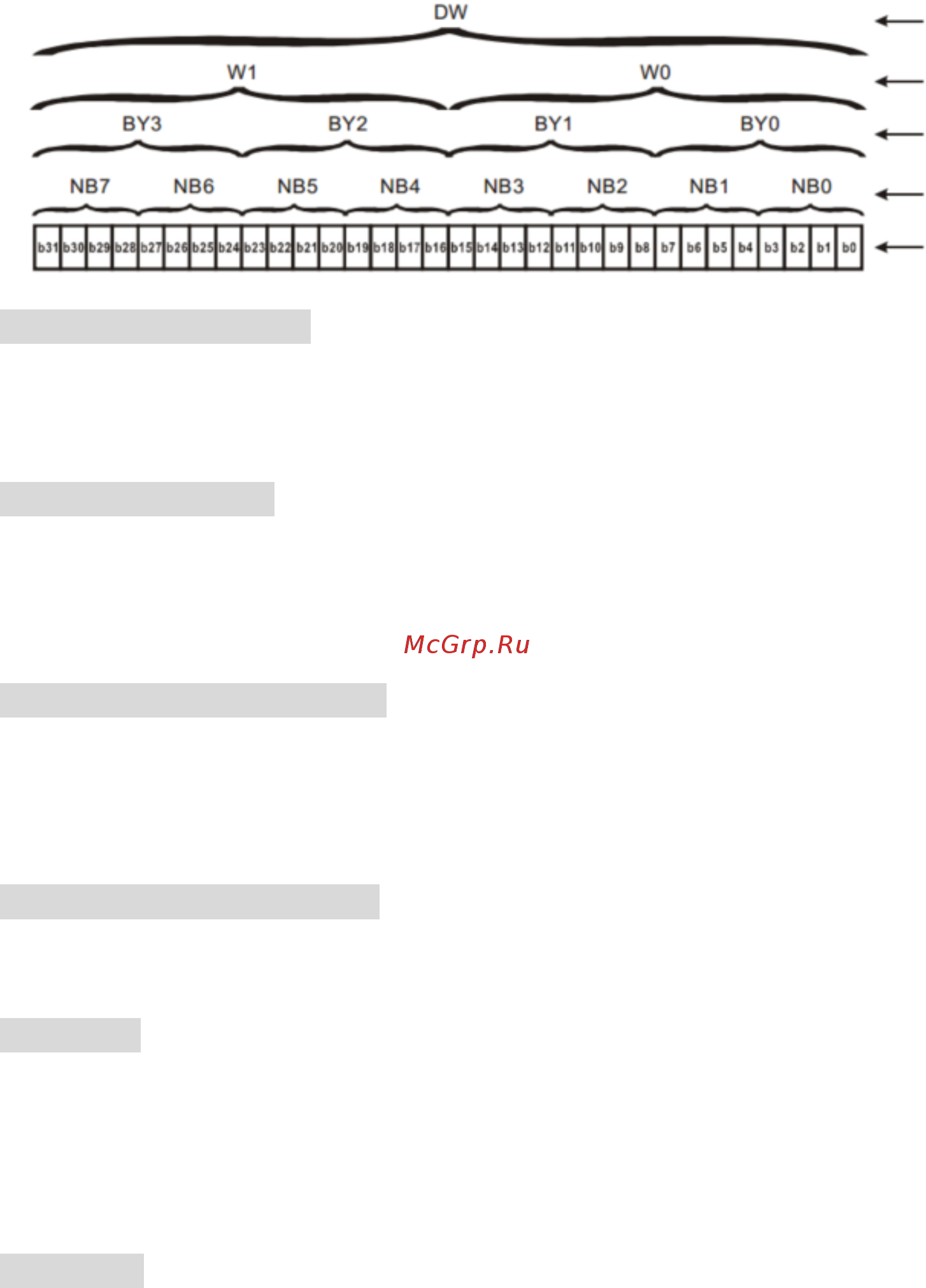

Соотношение между битами, полубайтами, байтами, словами и двойными словами показано ниже:

Двойное слово

Слово

Байт

Полубайт

Бит

Восьмеричное число, OCT

Клеммы внешних входов и выходов DVP-ПЛК нумеруются восьмеричными числами.

Пример: Внешние входы: X0~X7，X10~X17… (Таблица номеров устройств);

Внешние выходы: Y0~Y7，Y10~Y17… (Таблица номеров устройств)

Десятичное число, DEC

В ПЛК десятичные числа используются для следующих целей:

 Для задания значений таймеров T и счетчиков C, например TMR C0 K50 (Константа K).

 Для нумерации устройств M, T, C и D, например M10 или T30 (номер устройства).

 Как операнды в прикладных командах, например MOV K123 D0 (Константа K).

Двоично-десятичное число, BCD

Для отображения десятичной цифры используется один полубайт; последовательность из 16 бит (4-х

полубайт) может отобразить 4-значное десятичное число. Главным образом используется для ввода

значений при помощи кругового переключателя или вывода значений на семисегментный индикатор

дисплея.

Шестнадцатеричное число, HEX

Применение шестнадцатеричных чисел в ПЛК: используются как операнды в прикладных программах,

например, MOV H1A2B D0 (Константа H).

Константа K

Десятичные значения обычно имеют в ПЛК префикс "K", например K100. Такое сочетание обозначает

десятичное число 100.

Исключения: K может комбинироваться с устройствами X, Y, M, или S для обозначения данных в форме

полубайта, байта, слова или двойного слова, например K2Y10 или K4M100. Здесь K1 соот-

ветствует комбинации из 4 бит, а K2-K4 соответственно 8-, 12- и 16-битные комбинации.

Константа H

Шестнадцатеричные значения обычно имеют в ПЛК префикс "H", например H100, что соответствует

шестнадцатеричному числу 100.
