файл скачан с сайта deltronics.ru
Глава 16 Применение функции ПЛК| MS300
16-36

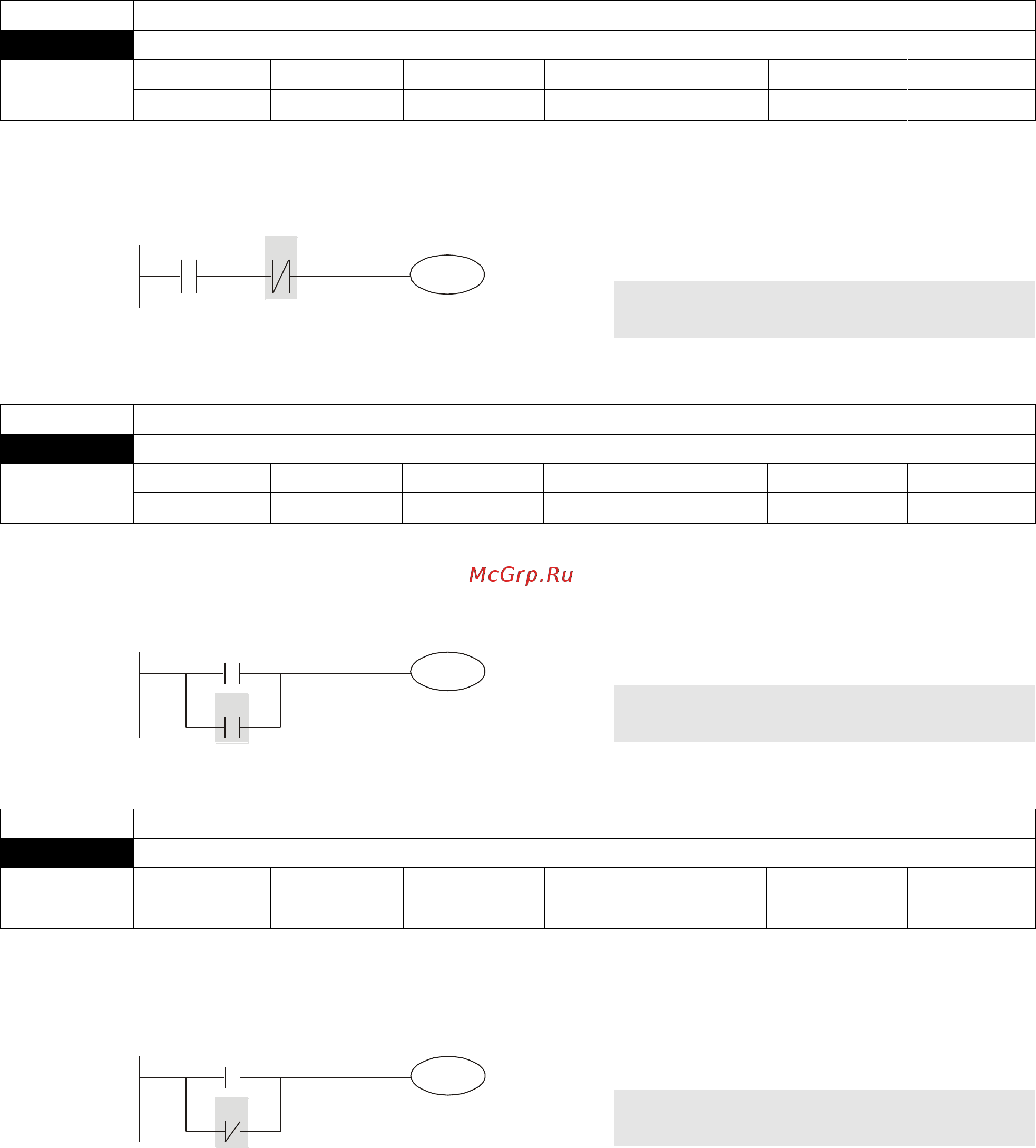

Команда
Функция
ANI
Последовательный контакт B
Операнд
X0~X17
Y0~Y17
M0~M799
T0~159
C0~C79
D0~D399
－
Описание:
Команда ANI используется для последовательного включения НЗ контакта B; она добав-
ляет состояние этого контакта к результату выполнения предыдущих команд по логике
"И" и сохраняет полученное значение в накопительном регистре.
Пример:
Лестничная диаграмма:
X0
X1
Y1
Код команды:
Описание:
LD
X1
Вставка НО контакта X1
ANI
X0
Последовательное под-
ключение НЗ контакта X0
OUT
Y1
Подключение обмотки Y1
Команда
Функция
OR
Параллельный контакт A
Операнд
X0~X17
Y0~Y17
M0~M799
T0~159
C0~C79
D0~D399
－
Описание:
Команда OR используется для параллельного включения НО контакта А; она добавляет
состояние этого контакта к результату выполнения предыдущих команд по логике "ИЛИ"
и сохраняет полученное значение в накопительном регистре.
Пример:
Лестничная диаграмма:
X0
X1
Y1
Код команды:
Описание:
LD
X0
Вставка НО контакта X0
OR
X1
Параллельное подключе-
ние НО контакта X1
OUT
Y1
Подключение обмотки Y1
Команда
Функция
ORI
Параллельный контакт B
Операнд
X0~X17
Y0~Y17
M0~M799
T0~159
C0~C79
D0~D399
－
Описание:
Команда ORI используется для параллельного включения НЗ контакта B; она добавляет
состояние этого контакта к результату выполнения предыдущих команд по логике "ИЛИ"
и сохраняет полученное значение в накопительном регистре.
Пример:
Лестничная диаграмма:
X0
X1
Y1
Код команды:
Описание:
LD
X0
Вставка НО контакта X0
ORI
X1
Параллельное подключе-
ние НЗ контакта X1
OUT
Y1
Подключение обмотки Y1
