файл скачан с сайта deltronics.ru

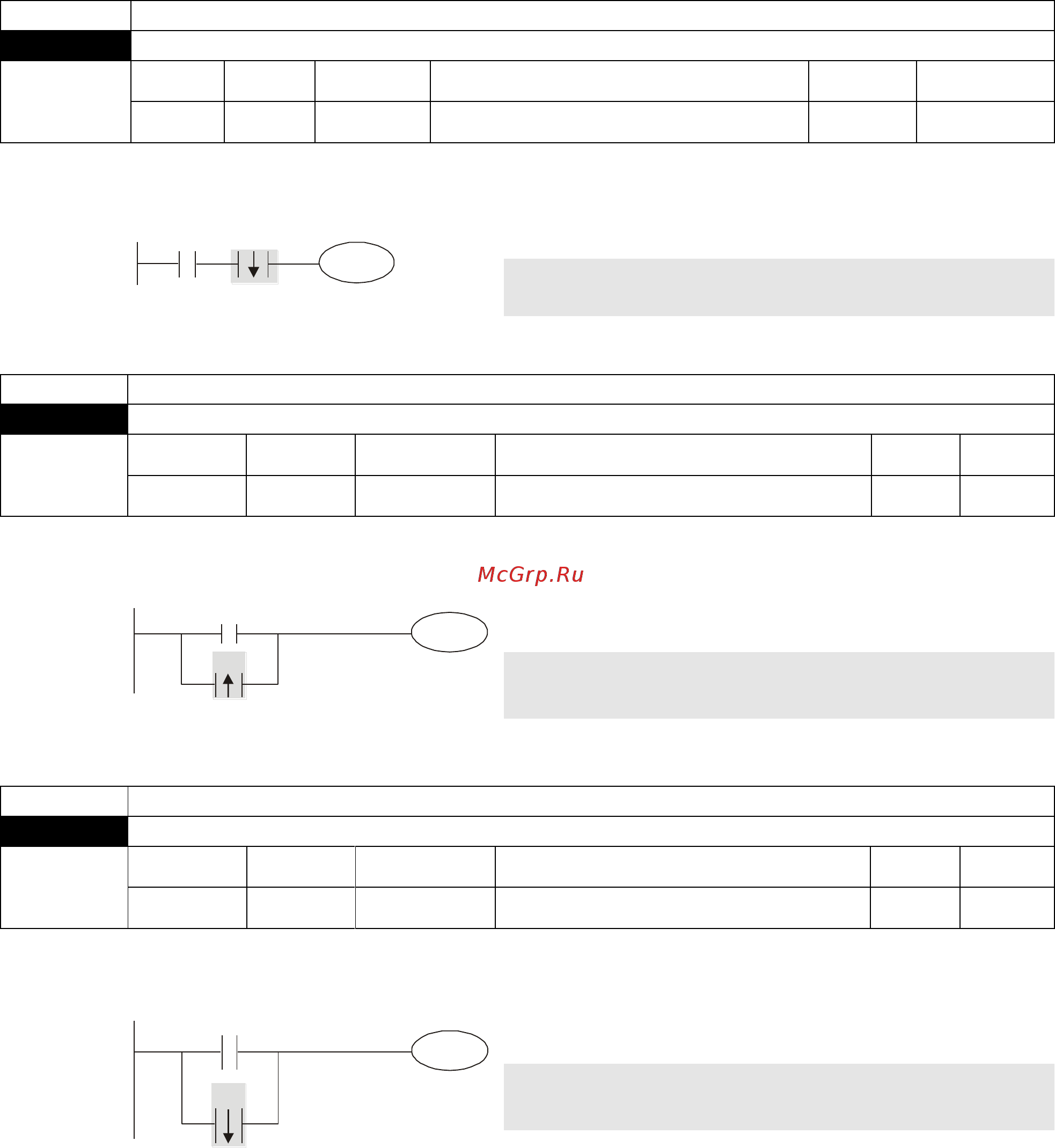

Глава 16 Применение функции ПЛК| MS300
16-42
Команда
Функция
ANDF
Последовательный контакт с действием по заднему фронту
Операнд
X0~X17
Y0~Y17
M0~M799
T0~159
C0~C79
D0~D399
－
Описание:
Команда ANDF используется для фиксации заднего фронта изменения операнда и исполь-
зования его по логике "И".
Пример:
Лестничная диаграмма:
X1
Y1
X0
Код команды:
Описание:
LD
X0
Вставка НО контакта X0
ANDF
X1
Последовательное подключение
заднего фронта X1
OUT
Y1
Подключение обмотки Y1
Команда
Функция
ORP
Параллельный контакт с действием по переднему фронту
Операнд
X0~X17
Y0~Y17
M0~M799
T0~159
C0~C79
D0~D399
－
Описание:
Команда ORP используется для фиксации переднего фронта изменения операнда и ис-
пользования его по логике "ИЛИ".
Пример:
Лестничная диаграмма:
X0
X1
Y1
Код команды:
Описание:
LD
X0
Вставка НО контакта X0
ORP
X1
Параллельное подключение перед-
него фронта X1
OUT
Y1
Подключение обмотки Y1
Команда
Функция
ORF
Параллельный контакт с действием по заднему фронту
Операнд
X0~X17
Y0~Y17
M0~M799
T0~159
C0~C79
D0~D399
－
Описание:
Команда ORF используется для фиксации заднего фронта изменения операнда и исполь-
зования его по логике "ИЛИ".
Пример:
Лестничная диаграмма:
X0
X1
Y1
Код команды:
Описание:
LD
X0
Вставка НО контакта X0
ORF
X1
Параллельное подключение заднего
фронта X1
OUT
Y1
Подключение обмотки Y1
