файл скачан с сайта deltronics.ru
Глава 6 Клеммы управления| MS300
6-4
Клеммы
Назначение
Заводская настройка (режим NPN)
+10V
Питание потенциометра
+10,5 ± 0,5В / 20 мА
AVI
Аналоговый вход (напряже-
ние)
Программируемый аналоговый вход, см. параметр 03-00
Сопротивление: 20кОм
Диапазон 0 ~ Макс. выходная частота (01-00):
0 ~ +10В / -10 ~ +10В
Диапазон определяется параметрами 03-00, 03-28
ACI
Аналоговый вход (ток)
Программируемый аналоговый вход, см. параметр 03-01
Сопротивление: 250 Ом
Диапазон 0 ~ Макс. выходная частота (01-00):
0~20мА / 4~20мА / 0~10В
Диапазон определяется параметрами 03-01, 03-29
AFM
Многофункциональный ана-
логовый выход
Переключение: заводская настройка 0~10В (режим напряже-
ния), используйте переключатель и параметр 03-31 для пере-
хода в режим тока (0~20мА / 4~20мА). Следуйте рисунку на
обратной стороне передней крышки или описанию на с. 6-1.
Режим напряжения
Диапазон: 0~10В (03-31=0) соответствует диапазону контроли-
руемого параметра.
Макс. выходной ток: 2мА
Макс. нагрузка: 5кОм
Режим тока
Диапазон: 0~20мА (03-31=1) / 4~20мА (03-31=2) соответствует
диапазону контролируемого параметра.
Макс. нагрузка: 500 Ом
ACM
Общий провод аналоговых
сигналов
Общий провод для клемм аналоговых сигналов

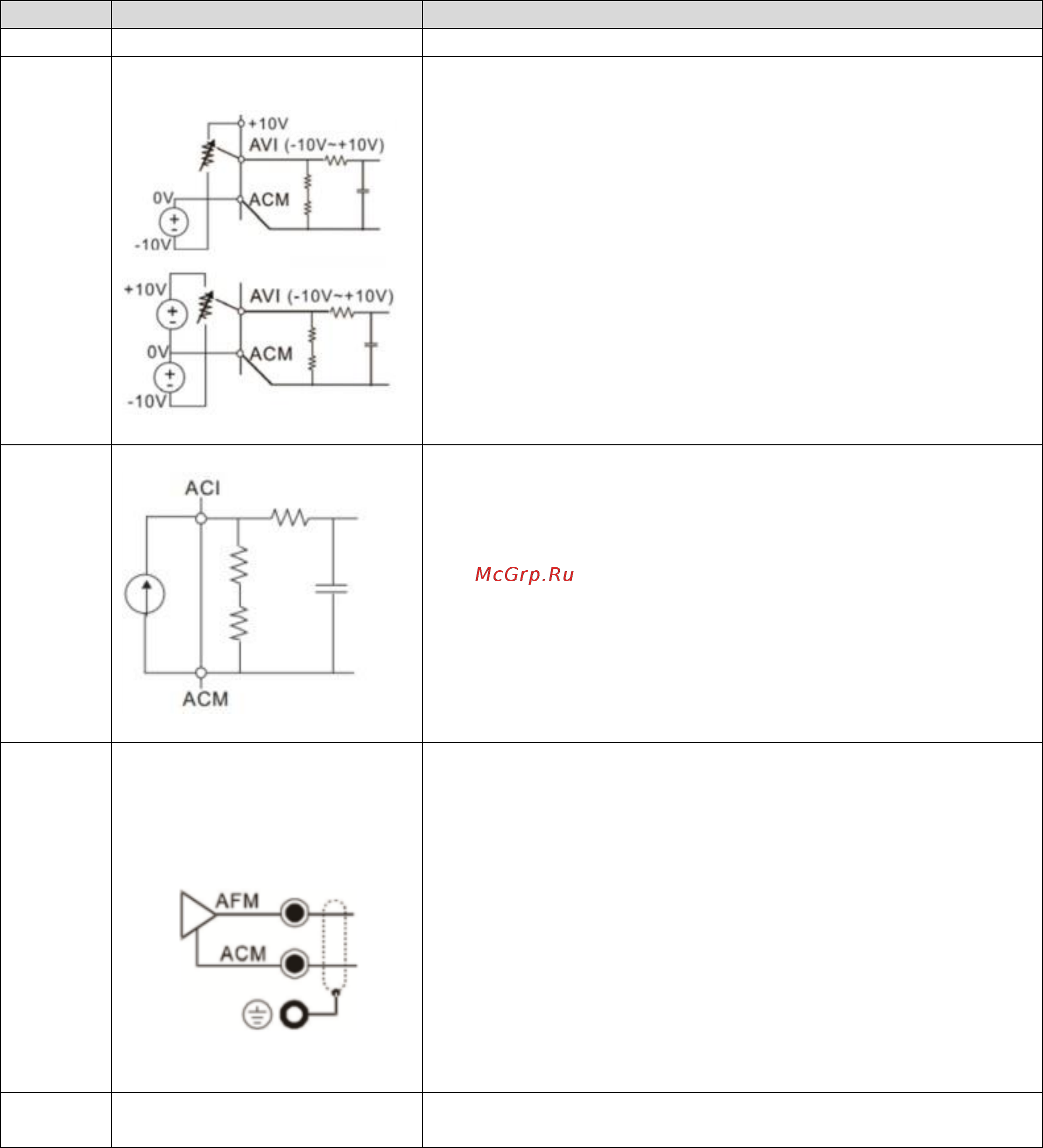

Внутренние цепи
Внутренние цепи
Внутренние цепи
Цепь ACI
