Глава 5 Силовые клеммы| MS300
5-5
5-2 Клеммы силовых цепей
При подключении силовых клемм необходимо использовать кабельные наконечники, размеры ко-
торых показаны на рисунке 1 ниже.
После запрессовки кабеля в кольцевой наконечник открытые части соединения необходимо за-
крыть термоусадочной трубкой с изолирующей способностью до 600В переменного тока. См. рису-
нок 2.
Кольцевой наконечник
Термоусадочная трубка
Провод

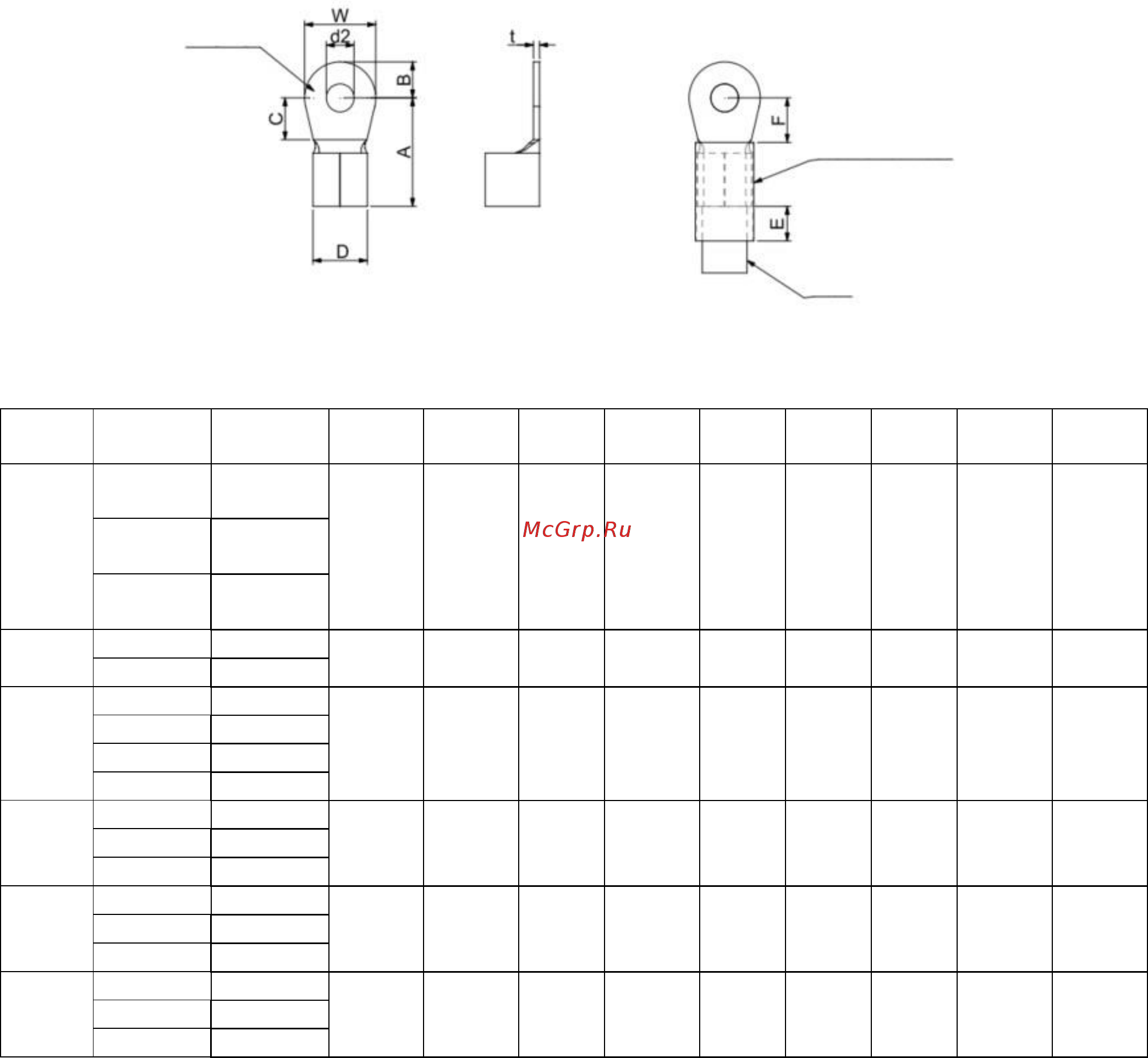

Рис. 1 Рис. 2
Размеры кольцевого наконечника
Типо-
размер
AWG
Набор
P/N
A
(MAX)
B
(MAX)
C
(MIN)
D
(MAX)
d2
(MIN)
F
(MIN)
W
(MAX)
t
(MAX)
A
18
RNBS
1-3.7
9.8
3.2
4.8
4.1
3.7
4.2
6.6
0.8
16
RNBS
2-3.7
14
RNBS
2-3.7
B
14
RNBS2-4
12.1
3.6
6.1
5.6
4.3
4.5
7.2
1
12
RNBS5-4
C
14
RNBS2-4
17.8
5.0
6.1
7.2
4.3
5.5
8.0
1.2
12
RNBS5-4
10
RNBS5-4
8
RNBS8-4
D
12
RNBS5-4
17.8
5.0
6.1
7.2
4.3
5.5
8.0
1.2
10
RNBS5-4
8
RNBS8-4
E
8
RNBS8-5
27.1
6.1
10.5
11.5
5.3
6.5
12.2
1.7
6
RNB14-5
4
RNBS22-5
F
6
RNBS14-6
35.0
9.0
13.3
14.0
6.2
19.5
18.0
1.8
4
RNBS22-6
2
RNBS38-6
Единицы: мм
