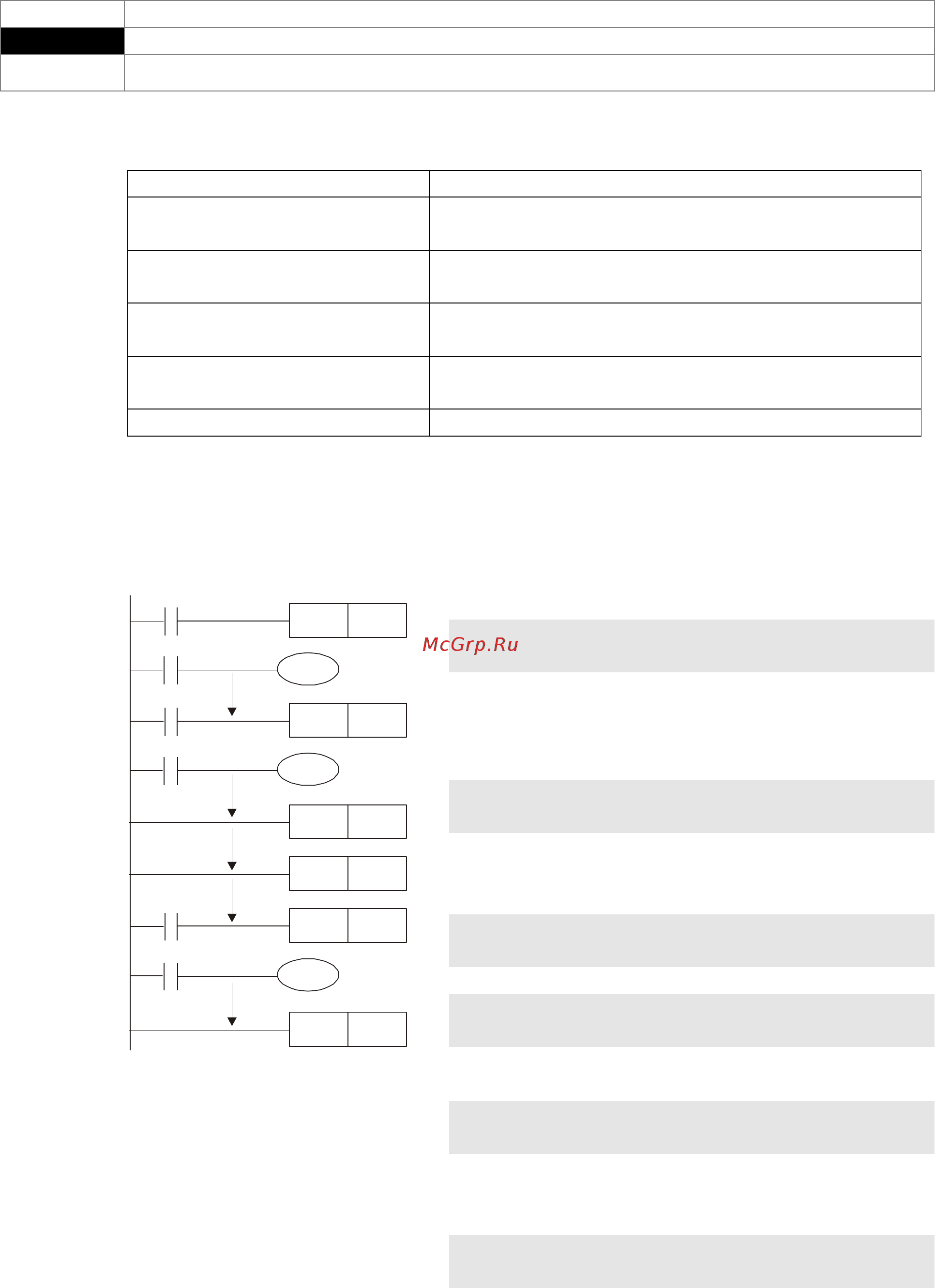

Глава 16 Применение функции ПЛК| MS300
16-40
Команда
Функция
MC/MCR
Начало/конец исключаемого участка программы
Операнд
N0~N7
Описание:
Команда MC определяет дальнейшую работу программы. Если она выполнена, то уча-
сток программы между командами MC и MCR также будет выполнен. Если команда MC
не выполнена, то команды между MC и MCR обрабатываются следующим образом:
Команда
Выполнение
Таймер
Значение таймера обнуляется, его обмотка теряет
питание, контакты в исходном положении
Счетчик
Обмотка теряет питание, накопленное значение и
состояние контактов не меняются
Обмотка, управляемая коман-
дой OUT
Выключена
Операнды, управляемые ко-
мандами SET и RST
Не изменяются
Прикладные команды
Не выполняются
Команда MCR ставится в конце исключаемого участка программы. Перед MCR не
должно быть никаких контактов.
Команды управления MC-MCR обеспечивают вложенную структуру программы с уров-
нем вложенности до 8; Для нумерации уровней вложения используются значения N0-
N7, как показано в программе ниже:
Пример:
Лестничная диаграмма:
X0
MC
N0
X1
Y0
X2
MC
N1
X3
Y1
MCR
N1
MCR
N0
X10
MC
N0
X11
Y10
MCR
N0
Код команды:
Описание:
LD
X0
Вставка НО контакта X0
MC
N0
Начало исключаемого участка про-
граммы N0
LD
X1
Вставка НО контакта X1
OUT
Y0
Подключение обмотки Y0
:
LD
X2
Вставка НО контакта X2
MC
N1
Начало исключаемого участка про-
граммы N1
LD
X3
Вставка НО контакта X3
OUT
Y1
Подключение обмотки Y1
:
MCR
N1
Конец исключаемого участка про-
граммы N1
:
MCR
N0
Конец исключаемого участка про-
граммы N0
:
LD
X10
Вставка НО контакта X10
MC
N0
Начало исключаемого участка про-
граммы N0
LD
X11
Вставка НО контакта X11
OUT
Y10
Подключение обмотки Y10
:
MCR
N0
Конец исключаемого участка про-
граммы N0
