файл скачан с сайта deltronics.ru
Глава 8 Опциональные платы| MS300
8-13
Механическая спецификация
Вес
28 г
Окружающая среда
Помехозащищенность
ESD (IEC 61800-5-1, IEC 6100-4-2)
EFT (IEC 61800-5-1, IEC 6100-4-4)
Импульсное напряжение (IEC 61800-5-1, IEC 6100-4-5)
Устойчивость к кондуктивным помехам (IEC 61800-5-1, IEC 6100-4-6)
Работа / Хранение
Работа: -10°C ~ 50°C (температура)，90% (влажность)
Хранение: -25°C ~ 70°C (температура)，95% (влажность)
Устойчивость к ударам /
вибрации
Международные стандарты:
IEC 61131-2, IEC 68-2-6 (TEST Fc) / IEC 61131-2 & IEC 68-2-27(TEST Ea)

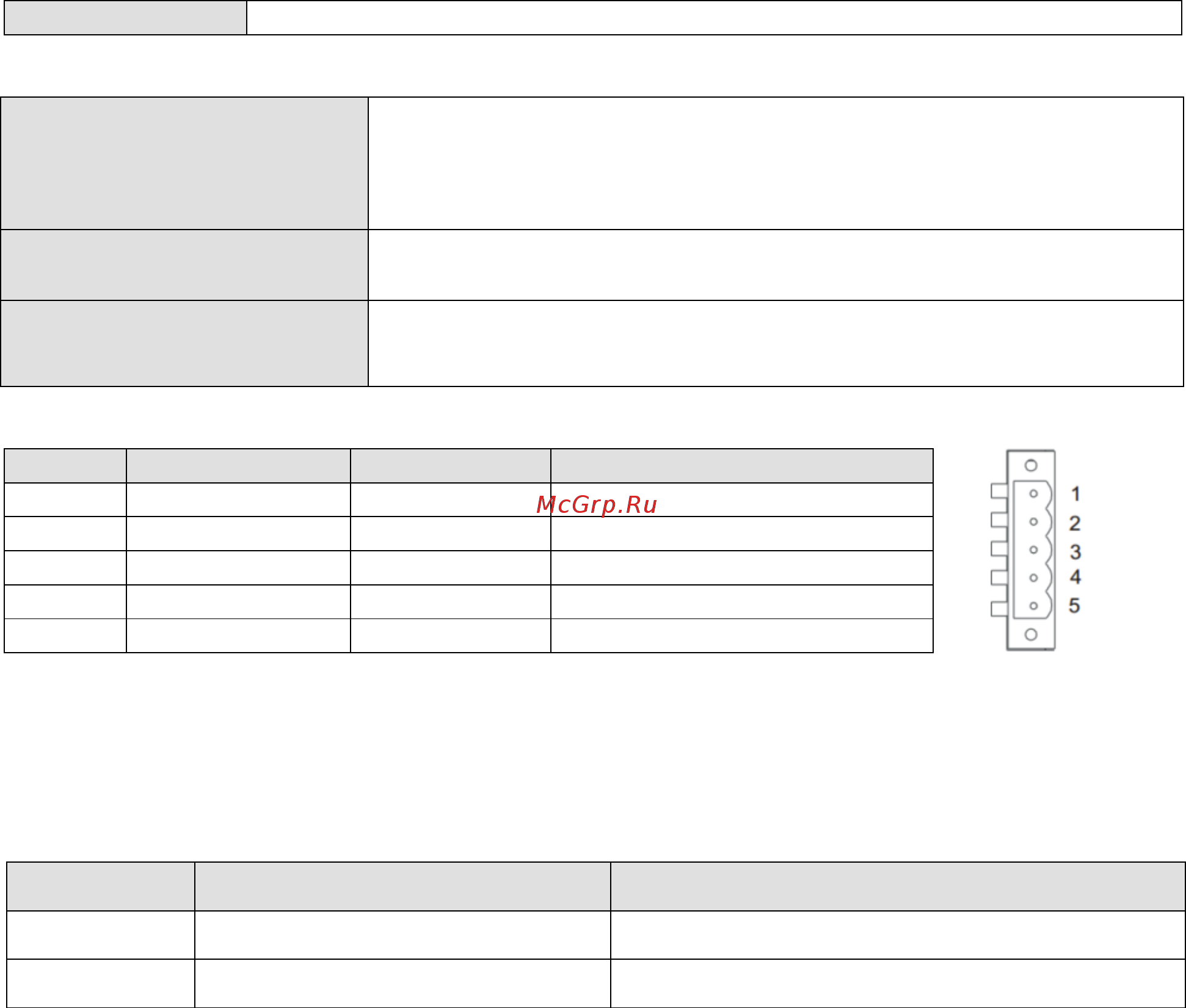

Разъем DeviceNet
Контакт
Сигнал
Цвет
Назначение
1
V+
Красный
+24 В
2
H
Белый
Сигнал+
3
S
-
Земля
4
L
Синий
Сигнал-
5
V-
Черный
0 В
Светодиодные индикаторы и поиск неисправностей
На плате CMM-DN01 расположены три светодиодных индикатора. POWER отображает состояние
питания. MS и NS – это двухцветные светодиоды, отображающие состояние связи и ошибки модуля.
POWER
Состояние
Индикация
Необходимые действия
Вкл
Питание в норме
Не нужны
Выкл
Нет питания
Проверьте питание CMM-DN01
