Глава 16 Применение функции ПЛК| MS300
16-98
API
FREQ
S1 S2 S3
Режим управления скоростью
142
P
Биты
Слова
16-битная команда (7 шагов)
FREQ
Действие по
уровню
FREQP
Действие по
импульсу
32-битная команда
－
－
－
－
Флаги: M1015
X
Y
M
K
H
KnX
KnY
KnM
T
C
D
S1
＊
＊
＊
S2
＊
＊
＊
S3
＊
＊
＊
Примечания по использованию операндов: нет
Описание:
S1
: Задание частоты.
S2
: Время разгона.
S3
: Время замедления.
S2, S3: При установке времени разгона / замедления количество знаков после за-
пятой определяется значением параметра 01-45.
Пример:
При 01-45=0 единица равна 0.01 с.
Значение 50 операнда S2 (время разгона) на диаграмме ниже соответствует 0.5 с, а
значение 60 операнда S3 (время замедления) соответствует 0.6 с.
Команда FREQ задает частоту преобразователя и время разгона / замедления; она
также использует специальные регистры:
M1025: Управление пуском (Вкл) и остановом (Выкл) (Требуется также включение
M1040).
M1026: Направление вращения вперед (Выкл) / назад (Вкл).
M1040: Включение Пуск/Стоп.
M1042: Разрешение (Вкл) / запрещение (Выкл) быстрого останова.
M1044: Пауза (Вкл) / окончание паузы (Выкл)
M1052: Запрет изменения частоты (Вкл) / разрешение изменения частоты (Выкл)

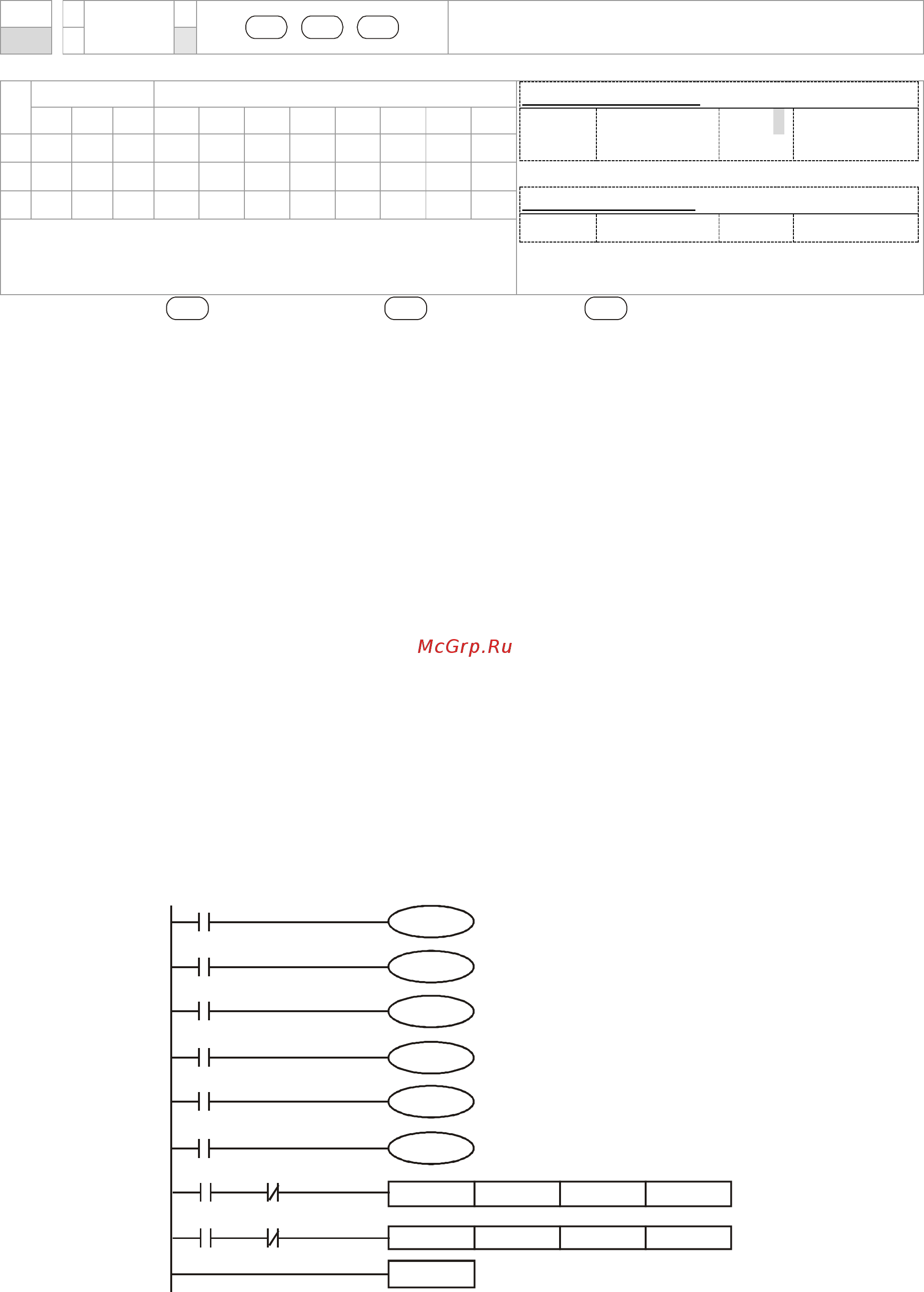

Пример:
M1025: Управление пуском (Вкл) и остановом (Выкл), M1026: Направление враще-
ния вперед (Выкл) / назад (Вкл). M1015: частота достигнута.
Если M10=Вкл, то задание частоты равно K300 (3.00 Гц), а время разгона и замед-
ления равно 0.
Если M11=Вкл, то задание частоты равно K3000 (30.00 Гц), время разгона равно 50
(0.5 с), время замедления равно 60 (0.6 с) (при 01-45=0), направление вращения –
назад.
END
M13
M1044
FREQP
K300 K0 K0
FREQ
K3000 K50 K60
M11
M10
M10
M11
M1000
M1040
M12
M1042
M1000
M1025
M11
M1026
M14
M1052
Параметр 09-33 определяет, будет ли обнулено задание частоты перед началом
работы ПЛК.
