Глава 7 Опциональные компоненты| MS300
7-45

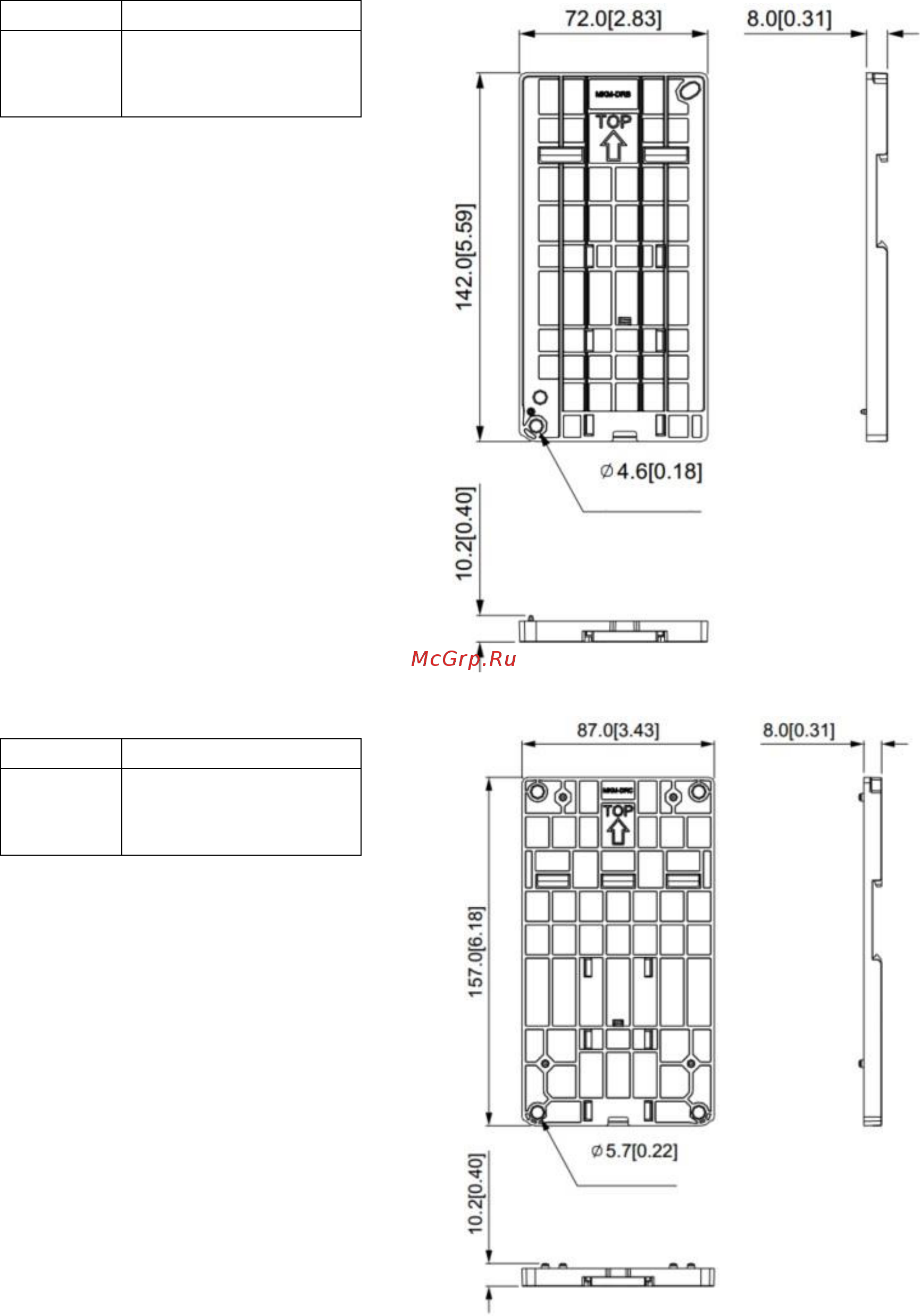

7-12 Монтаж на DIN-рейку
MKM-DRB (для типоразмеров A и B)
Винт
Момент
2 шт. М4
8~10 кг-см
[6.9~8.7 фунт-дюйм]
[0.7~0.98 Нм]
(гайка М4)
единицы: мм [дюймы]
MKM-DRС (для типоразмера С)
Винт
Момент
4 шт. М5
10~12 кг-см
[8.7~10.4 фунт-дюйм]
[0.98~1.18 Нм]
(гайка М5)
единицы: мм [дюймы]
