Глава 16 Применение функции ПЛК| MS300

16-19

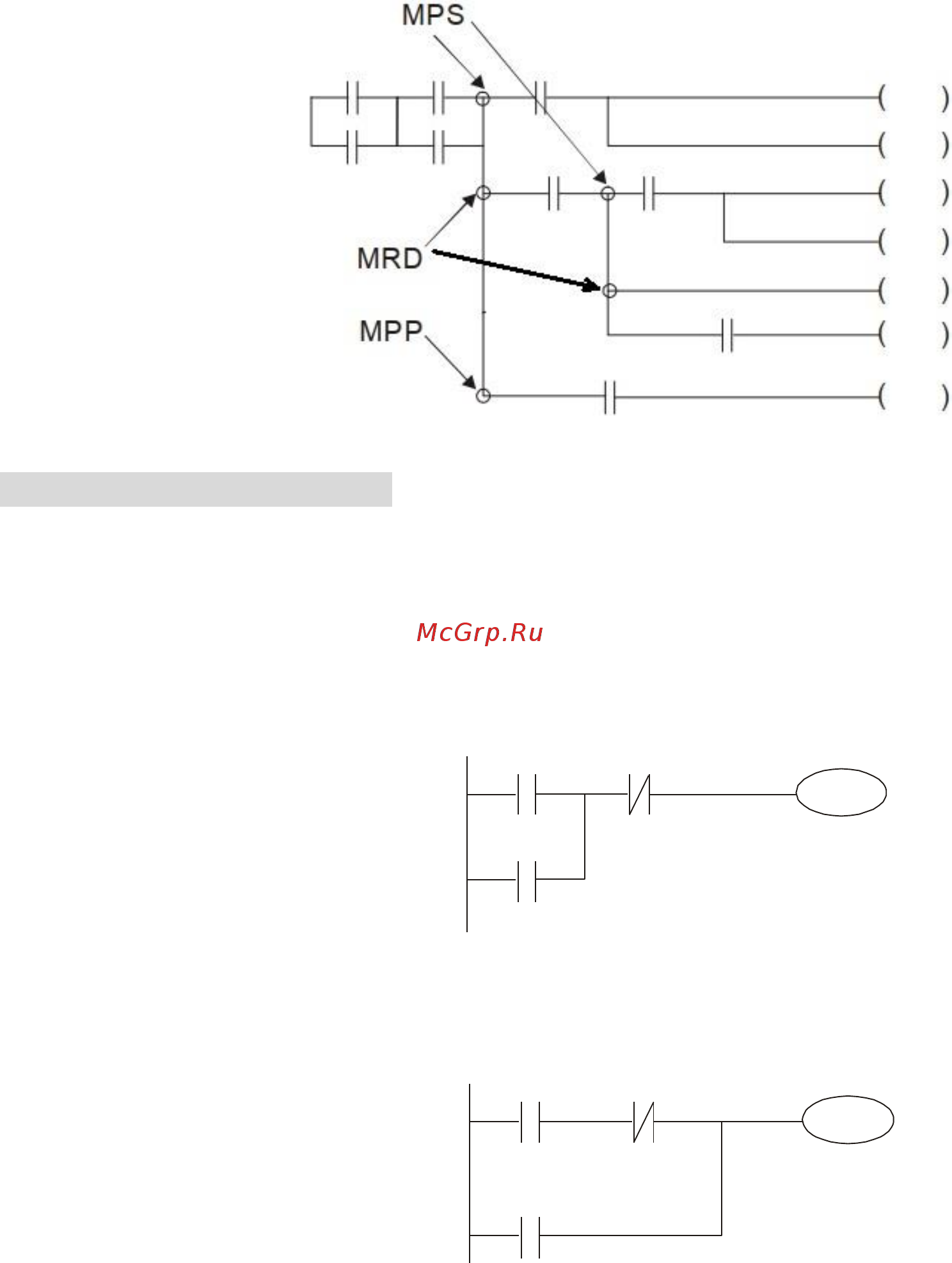

Команда MRD используется для чтения из памяти данных точки разветвления; поскольку логическое

состояние вдоль вертикальной линии одинаково, то данные могут использоваться несколько раз. Ко-

манда MRD отображается на диаграмме символом "├".

Команда MPP считывает состояние их верхней точки ветвления, используя стек (pop); Эта команда

обозначает также завершение вертикальной линии диаграммы. Команда MPP отображается на диа-

грамме символом "└". Хотя при использовании описанного метода ошибок быть не должно, програм-

ма компиляции иногда может пропускать вывод одинаковых состояний, как показано на следующем

рисунке:

16-4-4 Примеры часто используемых фрагментов

Пуск, останов и самоблокировка

В некоторых применениях требуется использовать для пуска и останова кнопки без фиксации; в этом

случае необходимо организовать самоблокировку. Такая цепь может быть реализована одним из сле-

дующих способов:

Пример 1: Цепь с приоритетом останова

Если при выключенном состоянии НЗ контакта Х2 включить НО контакт X1, то включится

обмотка Y1; если теперь включится X2, катушка Y1 потеряет питание, что соответствует

приоритету останова.

START

STOP

Пример 2: Цепь с приоритетом пуска

Если при выключенном состоянии НЗ контакта Х2 включить НО контакт X1, то включится

обмотка Y1; если теперь включится X2, катушка Y1 сохранит питание, что соответствует

приоритету пуска.

START

STOP
