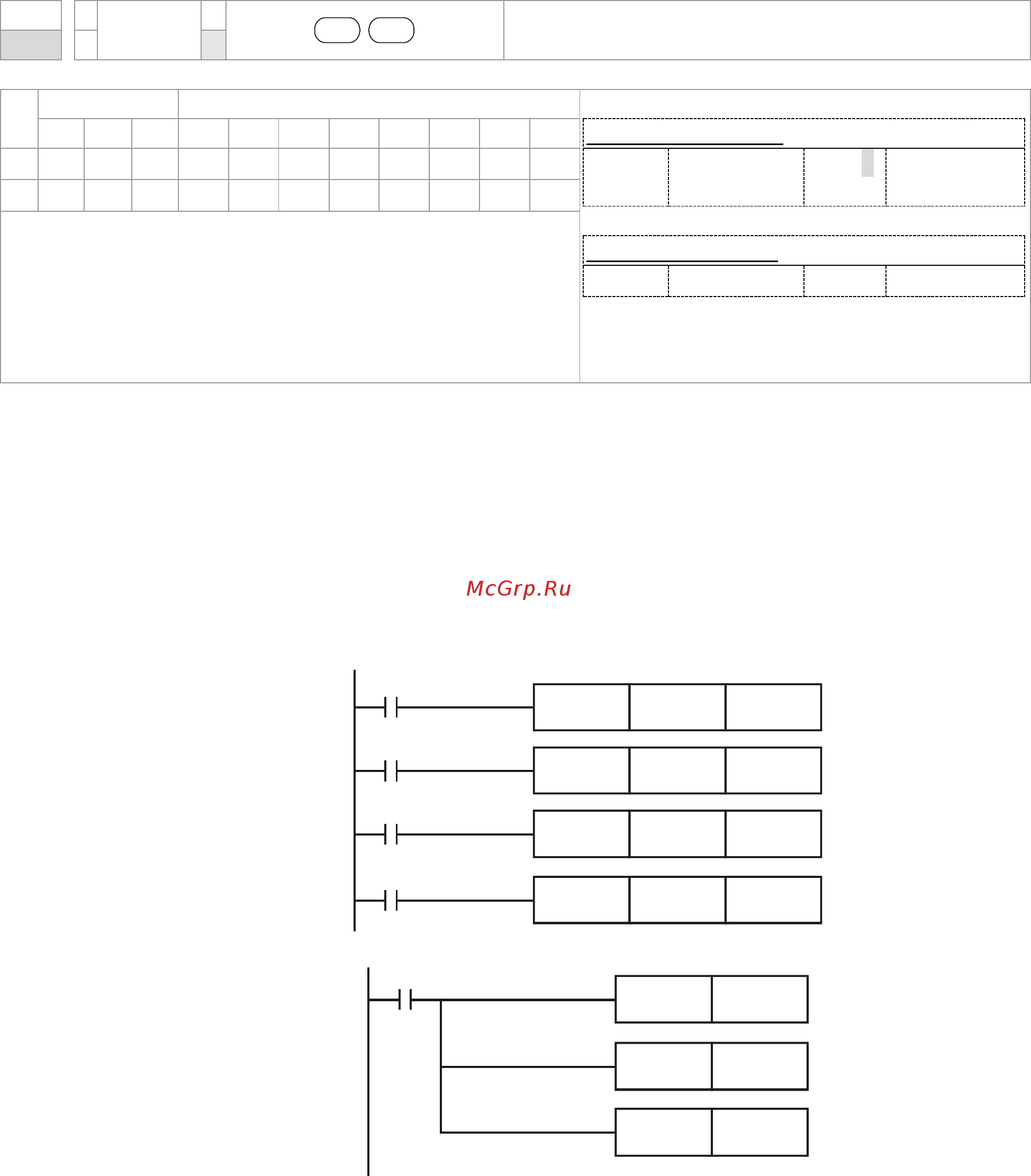

Глава 16 Применение функции ПЛК| MS300
16-62
API
ZRST
D1 D2
Сброс диапазона
40
P
Биты
Слова
16-битная команда (5 шагов)
ZRST
Действие по
уровню
ZRSTP
Действие по
импульсу
32-битная команда
－
－
－
－
Флаги: нет
X
Y
M
K
H
KnX
KnY
KnM
T
C
D
D1
＊
＊
＊
＊
＊
D2
＊
＊
＊
＊
＊
Примечания по использованию операндов:
Номер операнда D
1
≤ номера операнда D
2
Операнды D
1
, D
2
должны соответствовать устройствам
одного типа
В таблице спецификаций устройств описано их исполь-
зование
Описание:
D
1
: Начало диапазона. D
2
: Конец диапазона.
Если номер операнда D
1
> номера операнда D
2
, то будет сброшен только операнд
D
2
.
Пример:
Если X0 = Вкл, то промежуточные реле M300 – M399 будут сброшены (переведены
в выключенное состояние).
Если X1 = Вкл, то 16-битные счетчики C0 – C127 будут сброшены (записан 0, контак-
ты и обмотка – в выключенном состоянии).
Если X10 = Вкл, то таймеры T0 – T127 будут сброшены (записан 0, контакты и об-
мотка – в выключенном состоянии).
Если X3 = Вкл, то в регистры D0 – D100 будет записан 0.
ZRST M300 M399
ZRST C0 C127
ZRST T0 T127
ZRST D0 D100
X0
X1
X10
X3
Примечание:
Устройства Y, M, T, C, D могут быть сброшены независимо командой RST.
RST M0
X0
RST T0
RST Y0
