Installationsablauf
<Sicherheitshinweise für Heberleitung des Wasserablaufs>
Die Installationshöhe darf 280 mm nicht überschreiten.
Es sollte ein rechter Winkel mit dem Gerät 300 mm ab dem Gerät gebildet werden.
Hinweis:
Die Neigung des Wasserablaufschlauchs (1) sollte innerhalb von 75 mm liegen. Üben Sie nicht zu viel Kraft darauf auf. Werden mehrere
Wasserschläuche zusammengeschlossen, gehen Sie bitte wie folgt vor.
Die Spezikationen der Wasserschläuche müssen die Anforderungen des in Betrieb bendli
-
chen Geräts erfüllen.
(2) Prüfen Sie nach der Installation, ob das Wasser ungehindert abläuft.
• Prüfen Sie mit einer Wasserwaage oder einem mit Wasser gefüllten Polyäthylenrohr, ob das
Innengerät horizontal ausgerichtet ist, und prüfen Sie, ob die Maße der Deckenöffnung stim
-
men. Entfernen Sie die Wasserwaage, bevor Sie die Zierblende installieren.
• Befestigen Sie die Schrauben so, dass der Höhenunterschied zwischen den zwei Seiten des
Innengeräts weniger als 5 mm beträgt.
• Befestigen Sie es zuerst vorübergehend mit Schrauben.
• Bringen Sie zwei temporäre Befestigungsschrauben an, dann weitere zwei Schrauben, und
ziehen Sie dann alle vier Schrauben fest an.
• Schließen Sie die Drahtleitungen des Synchro-Motors an.
• Schließen Sie die Signalleitung an.
• Wenn die Fernbedienung nicht reagiert, prüfen Sie, ob die Verdrahtung richtig ist, und starten
Sie die Fernbedienung 10 Sekunden nach dem Abschalten der Stromversorgung neu.
<Einschränkungen bei der Installation des Bedienfelds>
• Installieren Sie das Bedienfeld in der Ausrichtung, die in der Abbildung dargestellt ist. Bei
falscher Ausrichtung ist ein Wasserleck die Folge, während Schwenk- und Signalempfang
angezeigt werden, der nicht verbunden werden kann.
• Schicken Sie 1200 cc Wasser durch den Lufteinlass oder das Inspektionsloch, um den Was
-
serablauf zu prüfen.
Nach der Verdrahtung
• Prüfen Sie den Wasserabuss im Kühlbetrieb.
Wenn die Verdrahtung unvollständig ist
• Entfernen Sie die Abdeckung der Steuerbox, verbinden Sie 1PH-Strom mit Anschluss 1 und 2
auf der Anschlussleiste. Bedienen Sie das Gerät mit der Fernbedienung.
• Beachten Sie, dass der Lüfter in dieser Betriebsart nicht laufen wird.
• Nachdem Sie sich von einem reibungslosen Wasserablauf überzeugt haben, müssen Sie die
Stromversorgung unterbrechen.

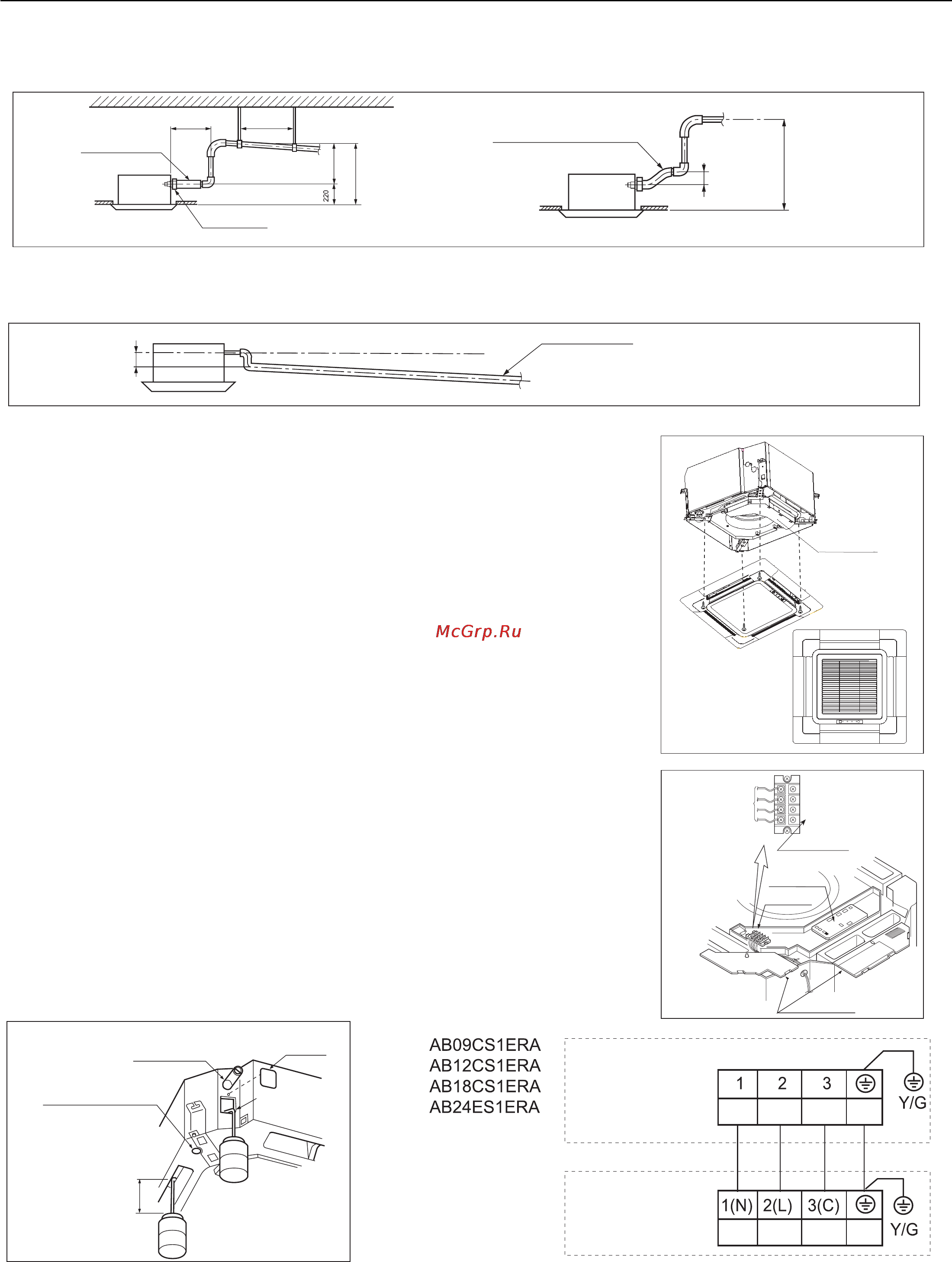

Unter 300 mm
Abussschlauch
(Zubehör)
1~1,5 m
Aufhängehalterung
Klammer
(Zubehör)
Unter 280
Heberleitung des
Wasserablaufs
Unter 500
Mitgeliefertes steifes
Rohr (Zubehör)
Unter 75
Unter 500
Wasserschläuche mit einem
T-Verbinder verbinden.
Über 100
Elektrische Steuerbox
Mit Außengerät
verbinden
Abdeckung
der
Steuerbox
Anschlussleiste
Leiterplatte auf
Innengerät
Anschlussleiste
Gießkanne der Kunts-
stofeitung sollte etwa
100 mm lang sein
Methode der Wasserauffüllung
über das mitgelieferte steife Rohr
Wartung
Wasserablaufport für
Wartungszwecke
(Lassen Sie Wasser über
dieses Loch ablaufen)
Inspektionsloch
100 mm
Füllen Sie Wasser über
Inspektionsloch nach
Füllen Sie Wasser
über Lufteinlass nach
Anschlussleiste
des
Außengeräts
Anschlussleiste
des
Innengeräts
18
