Procédure d'installation
CÂBLAGE
•
Toutes les pièces fournies, les matériaux et la mise en place
du câblage, doivent être conformes aux codes et réglementa-
tions locaux.
•
N'utilisez que des conducteurs en cuivre.
•
Lorsque vous effectuez le câblage, référez-vous également
au schéma de câblage.
•
Tous les travaux de câblage doivent être effectués par des
techniciens qualiés.
•
Installez un disjoncteur, capable de couper l'alimentation de
tout le système.
•
Consultez le Manuel d'installation de l'unité extérieure pour
les spécications des ls, du disjoncteur, des interrupteurs et
du câblage, etc.
•
Branchement de l'unité
•
Retirez le couvercle de la boîte de distribution (1). Tirez les
ls dans le tube en caoutchouc A, après avoir brancher les
autres ls. Serrez le collier A. Branchez les ls à l'intérieur du
bornier, en respectant la polarité.
•
Enroulez du matériau d'étanchéité
autour des ls. (Assu-
rez-vous de la faire. Vous risquez sinon s'observer la forma-
tion de buée).
•
Après la connexion, remplacez le couvercle du boîtier de
commande (1) et (2).
AVERTISSEMENT :
Veillez à respecter les points suivant lorsque vous
connectez le bornier d'alimentation électrique :
Ne branchez pas des ls de différentes spécications sur
le même bornier.
(Des ls mal serrés peuvent entraîner la surchauffe du
circuit)
Branchez des ls de mêmes spécications, comme le
montre l'illustration de droite.

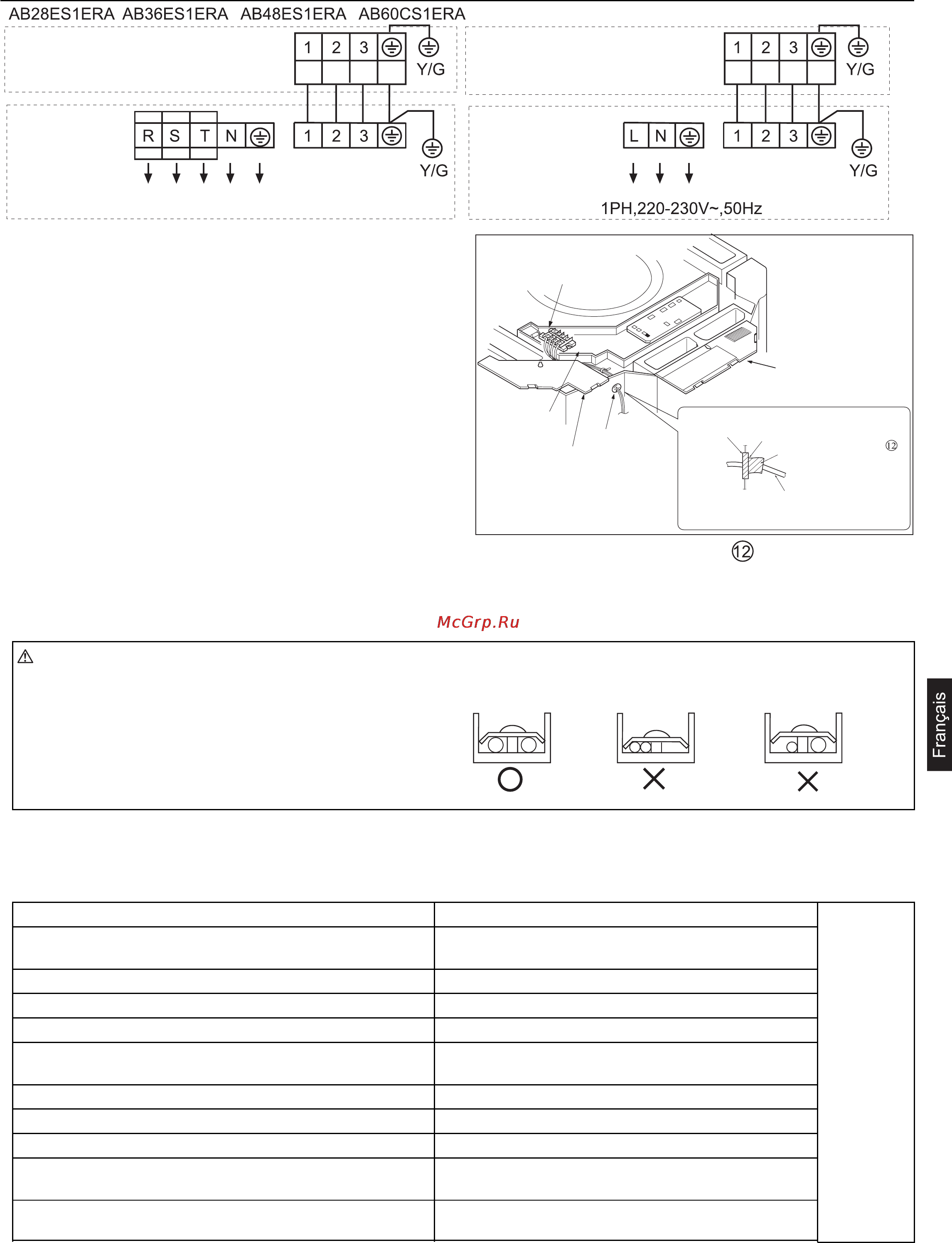

EXEMPLE DE CÂBLAGE
Pour le circuit de l'unité extérieure, veuillez consultez le Manuel d'installation de l'unité extérieure.
Remarque : tous les ls électriques disposent de leurs propres pôles. Les pôles doivent correspondre à ceux du bornier.
Attention aux points suivants, à vérier après installation
Points à contrôler Une mauvaise installation peut entraîner Contrôle
L'unité intérieure est-elle fermement installée ? L'unité risque de tomber, de générer des vibrations
ou du bruit.
Le contrôle d'absence de fuite de gaz a-t-il été effectué ? Cela peut entraîner un niveau insufsant de gaz.
L'unité est-elle bien isolée ? Risque de formation de buée ou de gouttes d'eau.
La vidange de l'eau s'effectue-t-elle de façon homogène ? Risque de formation de buée ou de gouttes d'eau.
La tension d'alimentation correspond-elle à celle indiquée
sur la plaque signalétique ?
Problème ou pièces brûlées.
Le câblage et les tuyaux sont-ils bien mis en place ? Problème ou pièces brûlées.
L'unité est-elle mise à la terre ? Risque d'électrocution.
Les dimensions de câbles sont-elles correctes ? Problème ou pièces brûlées.
Existe-t-il des obstacles au niveau de l'entrée d'air et de la
grille de sortie des unités intérieure et extérieure ?
Risque d'entraîner un refroidissement faible.
Avez-vous noté la longueur des tuyaux et la quantité de
réfrigérant chargée ?
Il est difcile de contrôler la quantité de réfrigérant
chargée.
Attention :
après l'installation, vériez l'absence de fuite de réfrigérant.
Branchez des ls de
mêmes spécications
des deux côtés.
Ne branchez pas des ls
de mêmes spécications
d'un seul côté.
Ne branchez pas des ls
de différentes spécica-
tions.
Bornier
Couvercle du boîtier de
commande (2)
Fil de mise à la terre
Couvercle du boîtier de commande (1)
Tuyau en caoutchouc A
N'oubliez pas de l'étanchéier. Risque de pénétration d'eau.
Tuyau en caoutchouc
Tampon d'étanchéité (petite taille
)
(Enrouler autour du l)
Câblage sur site
Fixez le tampon
d'étanchéité
Remarque : étanchéier, sans laisser d'espace libre.
Entrée
Sortie
19
Bornier
unité extérieure
Alimentation
380-400V, 3N~, 50Hz
Bornier
unité intérieure
Bornier
unité extérieure
Bornier
unité intérieure
Alimentation
