Processo di installazione
PRIMA DELL'INSTALLAZIONE <Non buttare alcun accessorio prima che sia stata completata l’installazione>
• Determinare in che modo trasportare l’unità sul luogo d’installazione.
• Non rimuovere gli imballaggi nché l’unità non raggiunge il luogo d’installazione.
• Se il disimballaggio è inevitabile, proteggere in modo appropriato l’unità.
SELEZIONE DEL LUOGO D’INSTALLAZIONE
(1) Il luogo d’installazione deve soddisfare i requisiti che seguono e deve essere accettato dal cliente:
• Luogo in cui può essere garantito un appropriato usso dell’aria.
• Luogo in cui il usso dell’aria non può essere ostruito.
• Luogo in cui lo scarico dell’acqua è appropriato.
• Luogo sufcientemente solito per sopportare il peso dell’unità.
• Luogo in cui non si sono inclinazioni evidenti su softto.
• Luogo in cui ci sia spazio sufciente per eseguire le operazioni di manutenzione.
• Luogo in cui la lunghezza delle tubature dell’unità interna ed esterna sia entro i limiti. (Fare riferimento al Manuale d’instal-
lazione dell’unità esterna.)
• Luogo in cui unità interna, unità esterna, cavi d’alimentazione, cavi dell’unità interna siano ad almeno 1 m di distanza da
apparecchi radio e TV. Questo aiuta ad evitare distorsioni delle immagini e disturbi. (Se le onde radio sono potenti, si pos-
sono vericare interferenze anche se è mantenuta la distanza di 1 m)
(2) Altezza del softto
L’unità interna può essere installata su softti con altezza di 2,5 m. (Fare riferimento alle Norme locali ed al Manuale d’ L’unità interna può essere installata su softti con altezza di 2,5 m. (Fare riferimento alle Norme locali ed al Manuale d’L’unità interna può essere installata su softti con altezza di 2,5 m. (Fare riferimento alle Norme locali ed al Manuale d’
installazione del pannello ornamentale.)
(3) Installazione dei bulloni d’ancoraggio.
Vericare che il luogo d’installazione sia sufcientemente solido per sopportare il peso. In caso contrario, prendere le Vericare che il luogo d’installazione sia sufcientemente solido per sopportare il peso. In caso contrario, prendere leVericare che il luogo d’installazione sia sufcientemente solido per sopportare il peso. In caso contrario, prendere le
misure necessarie. (La distanza dei fori è segnata sul modello di carta. Fare riferimento al modello per il posto che deve
essere rafforzato)
Modello
PREPARAZIONE PER L’INSTALLAZIONE

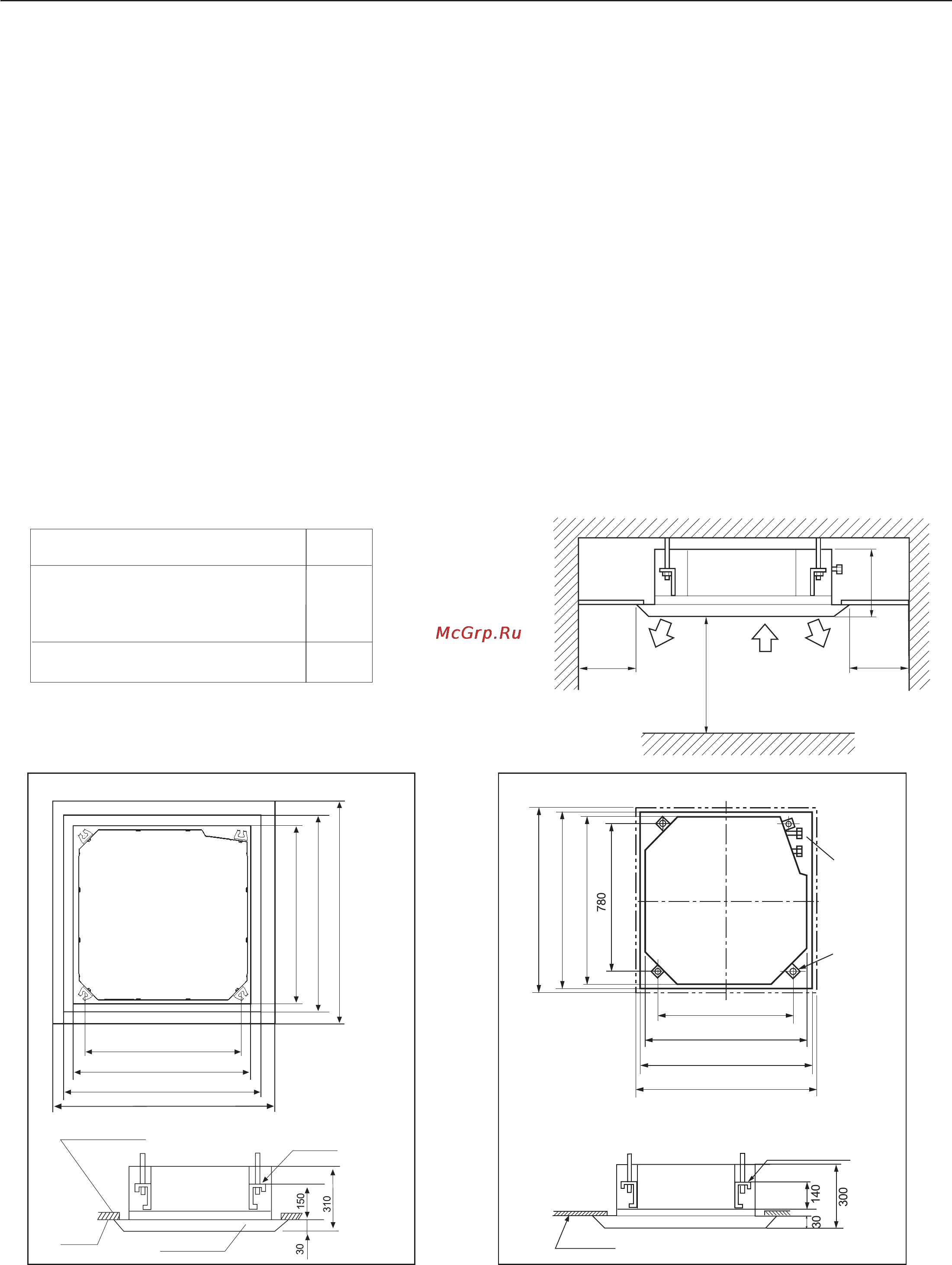

(1) Posizione del foro su softto tra l’unità ed i bulloni d’ancoraggio.
Spazio per l’installazione
Bocchetta
di uscita
dell'aria
Presa
d'aria
Bocchetta
di uscita
dell'aria
Superiore
a 1500
Superiore
a 1500
Superiore a 2500
Softto
Pannello ornamentale
Softto
Distanza tra i bulloni d’
ancoraggio 535 mm
780 (Distanza tra i
bulloni d’ancoraggio)
Unità interna 570 mm
Apertura sul softto 650 mm
Pannello ornamentale 700 mm
La sovrapposizione tra il softto ed il pannello
ornamentale deve essere di 25 mm
Bulloni d’ancoraggio
Unità interna 570mm
Apertura sul softto 650 mm
Pannello ornamentale 700 mm
950 (pannello ornamentale)
890 (apertura sul softto)
840 (unità interna)
Distanza tra
840 (unità interna)
890 (apertura sul softto)
950 (pannello ornamentale)
Tubo refrige-
rante
Bulloni d’
ancoraggio
Staffa
89+-<H*<G8 89+1<H*<G8
89~2:H*<G8 89*+:H*<G8
89*1:H*<G8 89,/<H*<G8
89-1<H*<G8 89/~<H*<G8
?
,*~
,~~
DE7@FT8HSD DE89FT8HSD DE8?FT8HSD DE9;HT8HSD DE9?HT8HSD
