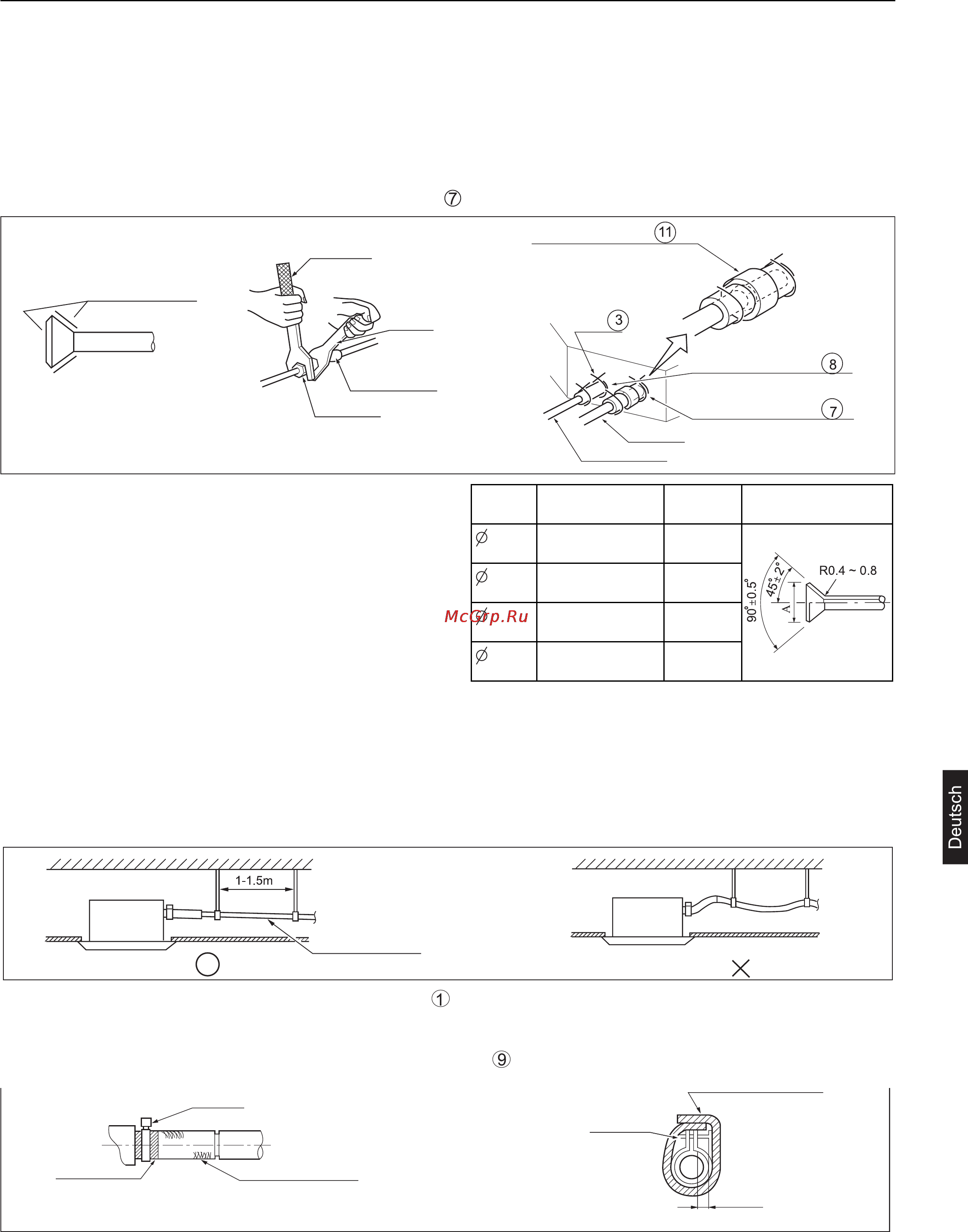

Installationsablauf
ROHRLEITUNG DES KÄLTEMITTELS (für die Rohrleitung im Außenbereich beziehen Sie sich bitte auf die Installations-
anleitung für das Außengerät.)
• Das Außengerät ist bereits mit Kältemittel aufgefüllt.
• Beziehen Sie sich beim Anschluss und Abtrennen der Rohrleitung vom Gerät auf Abb. 1.
• Die Größe der Ringmutter entnehmen Sie bitte Tabelle 1.
• Tragen Sie Kältemittelöl innen und außen an der Ringmutter auf. Ziehen Sie das Band mit 3-4 Umdrehungen fest an.
• Beachten Sie das in Tabelle 1 angegebene Drehmoment. (Zu viel Kraft kann die Ringmutter beschädigen, wobei ein Gasleck ent
-
stehen könnte).
• Überprüfen Sie die Rohrverbindungen auf Gaslecks. Isolieren Sie die Rohrleitungen, wie in der unteren Abbildung dargestellt ist.
• Dichten Sie die Verbindungen der Gasleitung und die Isolierung
ab.
Tabelle 1 Rohrgrö-
ße
Anzugsmoment A (mm) Ringform
6.35
1420~1720 N.cm
(144~176 kgf.cm)
8.3-8.7
9.52
3270~3990 N.cm
(333~407 kgf.cm)
12.0-12.4
12.7
4950~6030 N.cm
(490~500 kgf.cm)
12.4-16.6
15.88
6180~7540 N.cm
(630~770 kgf.cm)
18.6-19.0
INSTALLATION DES WASSERABFLUSSROHRS
(1) Installieren Sie das Wasserabussrohr
• Der Rohrdurchmesser sollte so groß wie oder größer als die Rohrleitung des Geräts sein (Polyäthylenrohr; Größe: 25 mm; Außen
-
durchm.: 32 mm)
• Das Abussrohr sollte kurz sein und eine Abwärtsneigung von mindestens 1/100 aufweisen, damit sich keine Luftblasen bilden.
• Ist keine Abwärtsneigung vorhanden, heben Sie das Rohr mittels anderweitiger Maßnahmen hoch.
• Achten Sie auf einen Abstand von 1-1,5 m zwischen den Aufhängehalterungen, um einen geraden Wasserschlauch zu erhalten.
• Verwenden Sie das mitgelieferte steife Rohr und die Klammer mit dem Gerät. Stecken Sie das Wasserrohr bis zum weißen
Klebeband in den Wasserpfropfen. Ziehen Sie die Schelle fest an, bis der Schraubenkopf weniger als 4 mm vom Schlauch entfernt
ist.
• Umwickeln Sie den Abussschlauch bis zur Schelle mit Dichtungsband
.
• Isolieren Sie den Abussschlauch im Zimmer.
Flüssigkeitsleitung
Apple-Kältemittelöl
Drehmomentschlüssel
Schlüssel
Rohrverbindung
Ringmutter
Dichtungspolster mittlerer Größe (Zubehör)
(Rohrverbindung mit Dich
-
tungspolster bedecken.)
Klammer
Isolierung (Zubehör)
(Für Flüssigkeitsleitung)
Isolierung (Zubehör)
(Für Gasleitung)
Gasleitung
Neigung
über
1/100
Klammer (Zu
-
behör)
Klammer
Band (weiß)
Mitgeliefertes steifes Rohr
Großes Dichtungspolster
(Zubehör)
Unter 4mm
17
