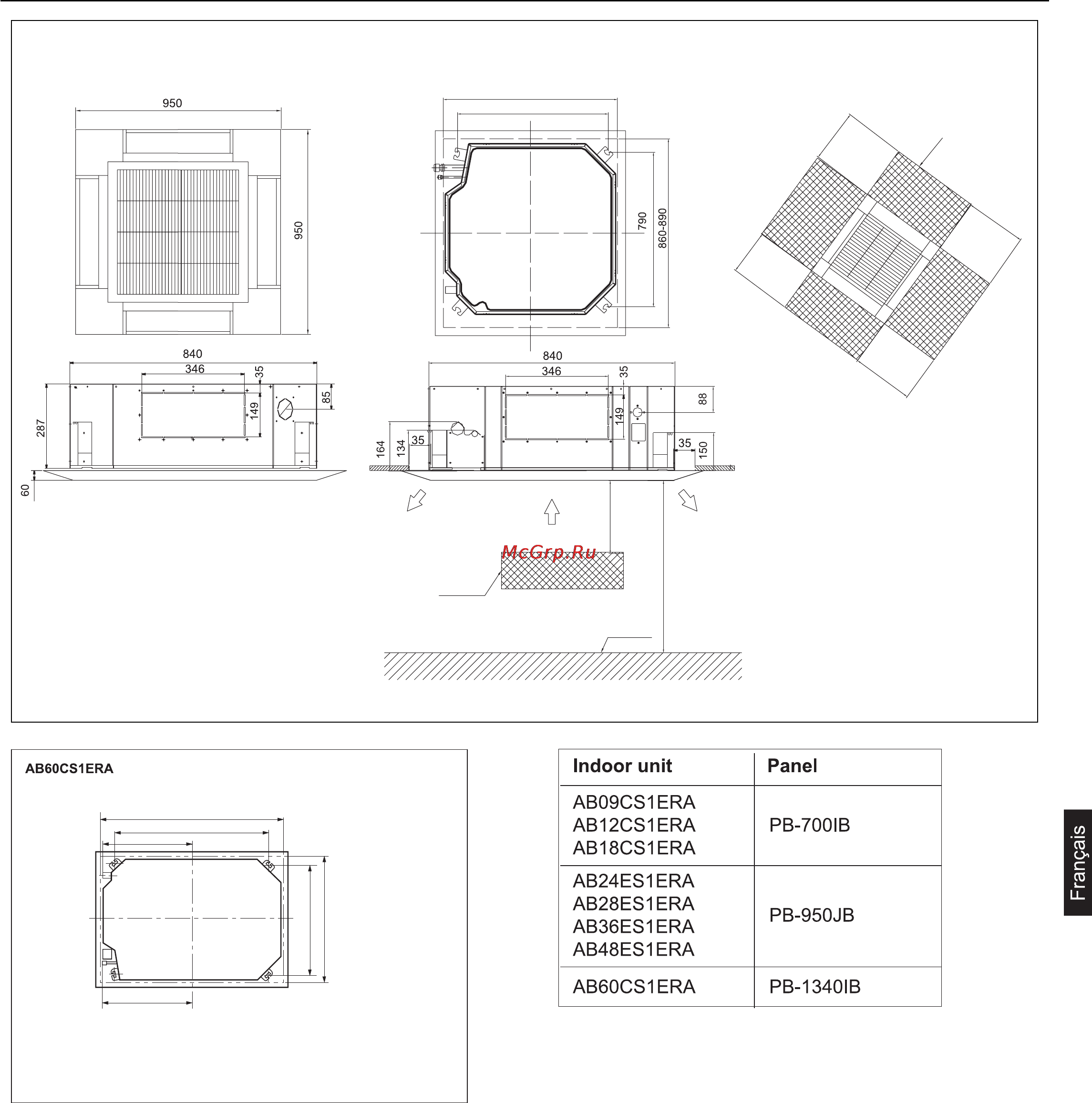

Procédure d'installation
15
860-890 Apertura nel soffitto
Barrière
Sol
Mur ou barrière
min 1500
min
1500
min 1500
min 1500
min 1000
690 Ancrage pas
DE:=HT8HSD DE;?HT8HSD
Note : le trou dans le plafond peut arriver jusqu'à
910 mm, mais il faut tenir compte que le panneau
décoratif doit recouvrir le plafond sur au moins
20mm.
1280
Ouverture dans le plafond
Boulons d'ancrage pas
1070
515
515
860
Ouverture dans le plafond
Boulons d'ancrage pas
780
