12

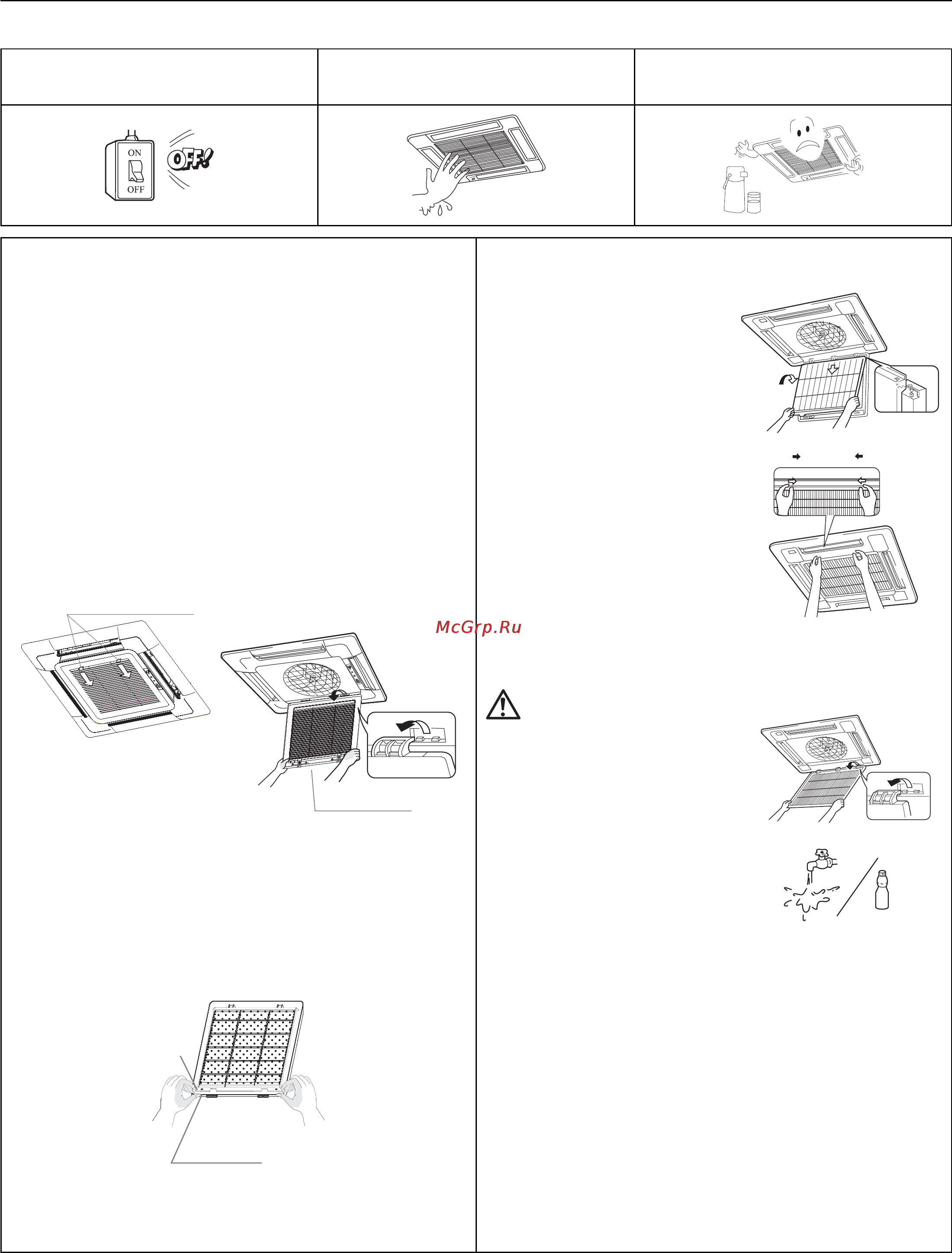

Maintenance
Nettoyez l'unité
Coupez l'alimentation depuis
l'interrupteur
Ne touchez pas l'appareil avec les
mains mouillées.
N'utilisez pas d'eau chaude
REMARQUE : Pour plus de détails, consultez votre four-
nisseur.
Nettoyage du ltre à air
• Ne tirez pas sur le ltre à air, vous risque de l'abimer.
• Si l'endroit où est installé le climatiseur est plein de pous-
sière, le ltre à air doit être lavé plus fréquemment (habi-
tuellement deux fois par semaine).
1. Retirez la grille d'entrée d'air
Référez-vous à l'image 1. Appuyez sur les deux boutons à
la verticale sur le côté de la grille, puis soulevez-la d'environ
45° pour pouvoir la retirer.
2. Retirez le ltre à air (Image 2)
Appuyez sur le bord extérieur de la grille d'entrée d'air
avec votre pouce. Retirez en même temps et légèrement
le contour inférieur du panneau ltrant avec votre doigt. Le
panneau ltrant se désolidarise du bouton encastré. Vous
pouvez maintenant y avoir accès facilement.
Nettoyez la grille d'entrée d'air
(1). Ouvrez la grille d'entrée
d'air
Tirez sur les deux poignées
en même temps. Sortez-les
lentement. (Procédure inverse
pour la fermeture).
(2). Retirez le ltre à air
Veuillez vous référer à la sec-
tion "Nettoyer le ltre à air"
(3). Retirer la grille d'entrée
d'air
Ouvrez la grille d'entrée d'air
de 45°, puis soulevez-la.
(4). Nettoyage
Remarque
N'utilisez pas d'eau de plus de
50°C pour le nettoyage. Risque
de décoloration ou de déforma-
tion.
Utilisez une brosse douce, de
l'eau et du détergent neutre pour
le nettoyage. Puis retirez l'excès
d'eau.
Quand il y a trop de poussière
Utilisez un ventilateur soufant
ou vaporisez directement un
détergent spécial cuisine sur la
grille d'entrée d'air. Patientez 10
minutes avant de rincer à l'eau.
(5). Installez la grille d'entrée
d'air
Veuillez vous référer à la procédure 3.
(6). Installez le ltre à air
Veuillez vous référer à la section "Net-
toyer le ltre à air"
(7). Fermez la grille d'entrée d'air
Veuillez vous référer à la procédure 1.
PS : les illustrations ci-dessus correspondent à certains
modèles et sont à adapter à la machine réelle.
Appuyez sur le bouton en-
castré en suivant le sens de
la èche.
Image 1
Retirer la grille d'entrée
d'air.
Image 2
Bord de la grille
d'entrée d'air
Contour inférieur du
panneau ltrant
Ouvrir
