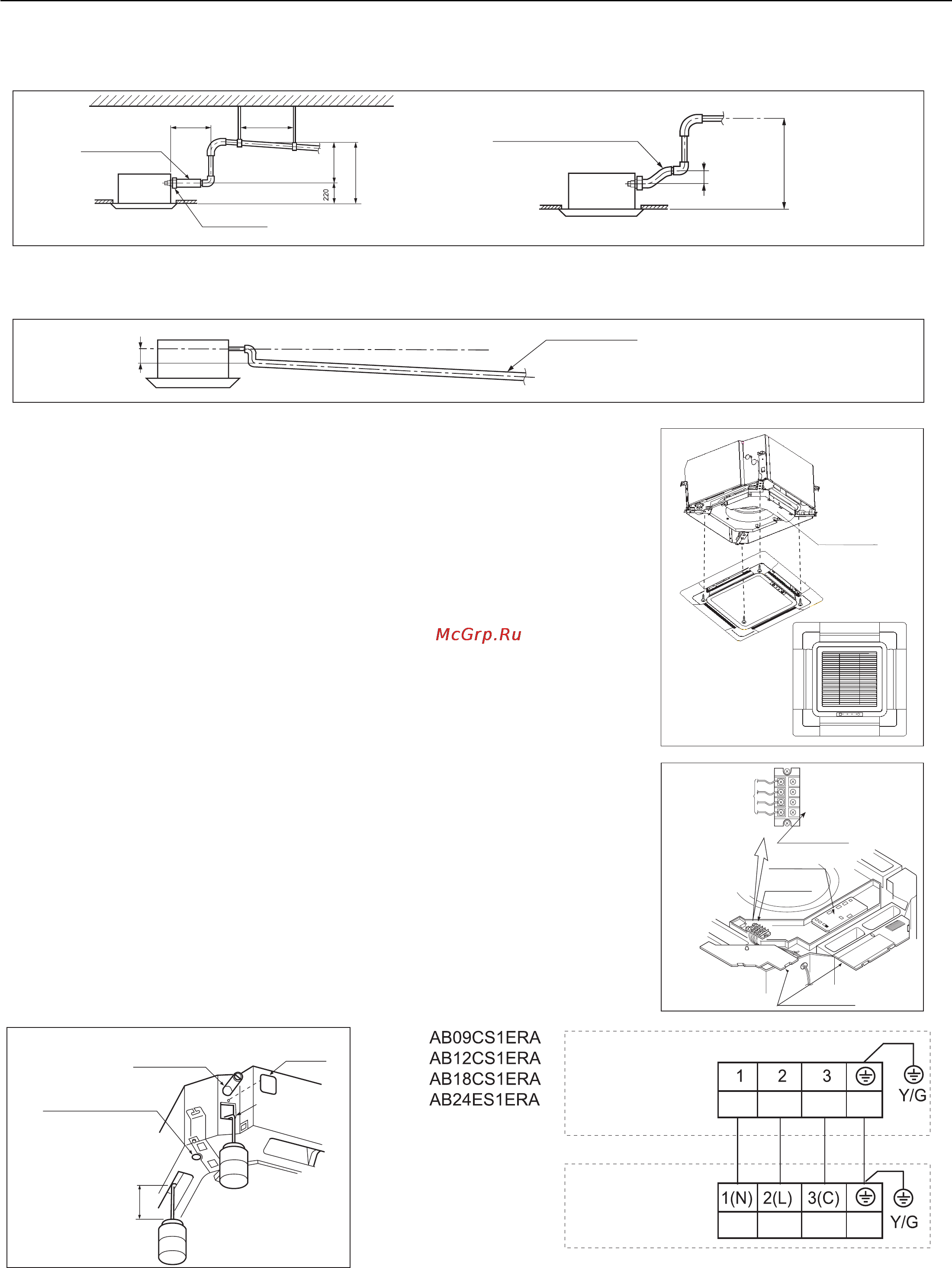

Procédure d'installation
<Consignes pour soulever le tuyau de vidange de l'eau>
La hauteur d'installation doit être inférieure à 280 mm.
Il doit former un angle droit avec l'unité, 300 mm de l'unité.
Remarque :
La pente du tuyau de vidage de l'eau (1) doit être dans les 75 mm. N'appliquez pas de force exagérée sur le tuyau.
Si plusieurs tuyaux souples d'eau sont joints, suivez les procédures ci-dessous.
Les spécications des tuyaux d'eau doivent être conformes aux exigences de l'unité
utilisée.
(2) Vériez que le drainage de l'eau s'effectue de façon homogène, après installation.
• Contrôlez si l'unité intérieure est horizontale avec un niveau, ou un tuyau en polyé
-
thylène rempli d'eau. Vériez l'exactitude de l'ouverture au plafond. Enlevez l'indica-
teur de niveau avant d'installer le panneau de décoration.
• Serrez les vis de façon à ce que la différence de hauteur entre les deux côtés de
l'unité intérieure soit inférieure à 5 mm.
• Commencez par xer l'unité de façon temporaire.
• Serrez temporairement les deux vis, puis les deux autres. Terminez en serrant les
quatre vis.
• Connectez les câbles du moteur synchrone.
• Branchez le l du signal.
• Si la télécommande ne répond pas, contrôlez l'exactitude du câblage. Redémarrez
la télécommande 10 secondes après la coupure de l'alimentation.
<Limites d'installation du tableau de contrôle>
• Installez le tableau de contrôle dans le sens indiqué sur l'illustration. Un mauvais
sens d'installation va entraîner une fuite d'eau. L'écran afchera en même temps,
l'impossibilité de connecter la réception du signal et du positionnement.
• Chargez 1200 ccd d'eau, via la sortie d'air ou l'orice d'inspection, pour observer la
vidange de l'eau.
Après le câblage
• Contrôlez la vidange de l'eau en mode refroidissement.
Lorsque le câblage est incomplet
• Retirez le couvercle du boîtier de commande, branchez une alimentation 1PH à la
borne 1, et la borne 2 sur le bornier. Utilisez la télécommande pour faire fonctionner
l'unité.
• Remarque : le ventilateur ne tournera pas.
• Conrmez la vidange homogène de l'eau, puis coupez l'alimentation électrique.
inférieur à 300mm
Tuyau de vidange
(accessoire)
1~1,5 m Support de suspension
Collier
(accessoire)
inférieur à 280
Relever le tuyau de
vidange de l'eau
inférieur à 500
Tuyau rigide à fournir
(accessoire)
inférieur à 75
inférieur à 500
Connectez les tuyaux d'eau
avec un joint en T.
Supérieur à 100
Boîtier de commande
électrique
Connecté à l'unité
extérieure
Couvercle du boîtier de
commande
Bornier
Carte à circuits imprimés
de l'unité intérieure
Bornier
L'arrosoir pour le tuyau plas-
tique, doit faire au moins
100 mm de long.
Méthode de chargement en eau
Tuyau rigide à fournir
Maintenance
Orice de vidange de l'eau
pour la maintenance
(Vidangez l'eau depuis cet
orice)
Orice d'inspection
100mm
Chargez l'eau depuis
l'orice d'inspection
Chargez l'eau depuis la
sortie d'air
Bornier de l'unité
extérieure
Bornier de l'unité
intérieure
18
